Háþróaður skiptirofa birgir

CDADAer leiðandi kínverskur framleiðandi og birgir skiptirofa. Með alhliða framleiðslugetu okkar bjóðum við bæði heildsölu og OEM sérsniðna þjónustu. Vörur okkar eru í samræmi við ýmsar alþjóðlegar vottanir og staðla, sem tryggir að þú getir valið þær af fullu öryggi.

Hvað er DIN skiptirofi?

A DIN skiptirofi er mát, járnbrautarsettur flutningsrofibúnaður sem er hannaður til að flytja rafmagnsálag á öruggan hátt milli tveggja aflgjafa. Að fara eftirIEC 60947-6-1 (flutningsskiptabúnaður) ogIEC 60947-3 (rofaaftengingar), þessir rofar eru staðlaðirDIN járnbrautarfesting (TH35, 35 mm topphúfur) sem gerir kleift að samþætta óaðfinnanlega í dreifiborðum við hliðinaMCBs, RCD og önnur einingatæki.

DIN skiptirofar þjóna sem mikilvægir hlutir fyrir:

Handvirk flutningur milli rafmagns og varaafls (rafalla, UPS)

Heimildaval í tvöföldu framboðskerfum

Einangrun álags til viðhalds og öryggis

Orkustjórnun (hámarksrakstur, skipting með tveimur gjaldskrám)

Núverandi einkunnir eru frá16A til 125A fyrir mát DIN teinagerðir, með stærri spjaldfestum útgáfum sem ná til3200A. Rekstrarstöður fylgja venjulegaI-0-II uppsetningu (Heimild 1 - Slökkt - Heimild 2), sem tryggir skýra sjónræna vísbendingu og jákvæða broteinangrun.

Modular Width Standards (DIN Rail):

2 einingar (35 mm): 16A-40A, 2-póla

3 einingar (52,5 mm): 40A-63A, 2/3 stöng

4 einingar (70 mm): 63A-125A, 3/4-stöng

Kjarnaaðgerðir og rekstrarregla

Vélrænt læsingarkerfi

Hluti	Virka	Tæknilýsing
Snúningshandfang	Handvirk aðgerð, stöðuvísun	I-0-II stöður, hengilæsanleg í OFF (3 læsingar), IP65 vörn
Cam vélbúnaður	Keyrir snertihreyfingu, tryggir röð	Nákvæmni vélknúnir kambásar, smellur, jákvætt drif
Hafðu samband við System	Bera og brjóta álagsstraum	Silfurblendi (AgNi/AgCdO), tvöfalt brot á stöng, þurrkavirkni
Vélrænn læsing	Kemur í veg fyrir samtímis lokun beggja heimilda	Sterk vélræn tenging, óháð notkun handfangsins
Auka tengiliðir	Stöðuvísun, stjórnun, merki	1NO+1NC eða 2NO á rofa, 10A einkunn, jákvæð aðgerð
DIN járnbrautarklemma	Smellafesting, örugg festing	Vorstál, 50-100N klemmukraftur, titringsþolið

Rekstraröð (I-0-II)

Staða I (Heimild 1 tengd):

Aðaltengiliðir lokaðir á Source 1 hlið

Heimild 2 tengiliðir opna endanlega

Vélræn samlæsing kemur í veg fyrir lokun Source 2

Staða 0 (slökkt/einangrun):

Bæði Source 1 og Source 2 tengiliðir opnast

Tvöföld broteinangrun á stöng

Sýnilegt snertibil fyrir öryggisstaðfestingu

Hengilæsanleg fyrir viðhaldslæsingu

Staða II (Heimild 2 tengd):

Heimild 1 tengiliðir opnir endanlega

Aðaltengiliðir lokaðir á Source 2 hlið

Vélræn samlæsing kemur í veg fyrir lokun Source 1

Öryggiseiginleikar

Jákvæð vísbending um hlé: Sýnilegur snertiskilur staðfestir einangrun

Þvingaðir opnir tengiliðir: Vélrænt tengdur við handfangsstöðu, getur ekki soðið lokað

Hurðalæsing: Kemur í veg fyrir opnun girðingar þegar rofinn er ON

Hengilásaðstaða: Allt að 3 hengilásar í OFF stöðu til öryggis við viðhald

Stöðugar stöður: Hefur ekki áhrif á titring, högg eða spennusveiflur

Umhverfi umsókna og notkunartilvik

Umsókn	Sérstök notkun	Dæmigert forskrift	Uppsetning
Afritun íbúða	Rafmagnsflutningur fyrir heimili, litlar skrifstofur	16A-63A, 2P/4P, AC-22A, I-0-II, DIN teinn	DIN járnbraut
Atvinnuhúsnæði	UPS framhjáveiting, tvöfalt rafmagn, álagslosun	100A-250A, 4P, AC-23A, vélknúin eða handvirk	DIN / Panel
Iðnaðarverksmiðjur	Mikilvægt vinnsluafl, framboð véla	160A-630A, 3P/4P, AC-23A, opin umskipti	Panelfesting
Gagnaver	Tvö rafveita, UPS viðhaldshjáveita	250A-800A, 4P, AC-33B, skarast tengiliðir	Panelfesting
Heilsugæsla	Nauðsynleg hringrás sjúkrahúsa, lífsöryggisálag	160A-400A, 4P, AC-33B, sjálfvirkur flutningur	Panel/ATS
Endurnýjanleg orka	Rat-sólrofi, rafhlöðugeymsla	63A-250A, 4P, DC-einkunn, I-0-II, DIN tein	DIN járnbraut
Innviðir	Metro grip, flugvallarlýsing, fjarskipti	400A-1600A, 3P/4P, AC-23A, vélknúin	Panelfesting
Marine/Offshore	Rafmagn um borð, framboð á palli	100A-400A, 3P/4P, suðrænt, IP65	Meðfylgjandi

Orkustjórnun með tveimur gjaldskrám: Handvirkir DIN skiptirofar gera sjálfvirka eða handvirka skiptingu á milli:

Hámarks-/útafhámarksverð: Flytja álag sem ekki er mikilvægt í ódýrari gjaldskrár

Grid/Sólarhagræðing: Hámarka eigin neyslu, lágmarka innflutning á neti

Krefjast svars: Fylgstu með álagi við hámarkseftirspurn

Framleiðsluferli og framleiðsluferli

Nákvæmni framleiðsluröð

Hráefni IQC → Cam Mechanism Machining → Snertikerfisframleiðsla → Húsmótun → Skaft- og handfangssamsetning → Sameining tengibrúar → Vélræn samlæsingarsamsetning → Auka snertifesting → Kvörðun og prófun → Lokasamsetning → Gæðastaðfesting → Pökkun

Mikilvægar framleiðslustig

Sviði	Upplýsingar um ferli	Gæðaeftirlitspunktar
Cam Mechanism Machining	Nákvæm CNC vinnsla á kambásprófílum úr verkfræðiplasti (POM) eða málmi (sinkblendi), hitameðferð fyrir slitþol	Málsviðvik ±0,05 mm, yfirborðsáferð Ra 0,8, hörku HRC 45-55, snúningstog 0,5-2Nm
Hafðu samband við Fabrication	Silfur-nikkel (AgNi 90/10) eða silfur-kadmíum oxíð (AgCdO) snertiflötur, lóðað á koparbera, myndar þurrkunarrúmfræði	hörku HV 80-120, snertiviðnám <5mΩ, lóðstyrkur >50MPa, silfurþykkt ≥2mm
DIN járnbrautarhúsmótun	Hitaplast með miklum höggum (PA66 GF30 eða PBT GF30), 280-320°C innspýting, 17,5 mm einingahlutfall mikilvægt	Málsviðvik ±0,1 mm, mælikvarði >600V, UL 94 V-0, hitaþol 160°C
Skaft- og handfangssamsetning	Sinkhúðað skaft úr stáli eða ryðfríu stáli, fjölliðahandfang með stöðumerkingu, leguinnsetning	Samkvæmni togs, 45° eða 90° vísitölu nákvæmni, handfangshaldskraftur >50N
Vélrænn læsing	Nákvæmni vélrænn samlæsingarpalli, gormhlaðin, jákvæð staðfesting á tengingu	Samlæsingarstyrkur >200N, kemur í veg fyrir samtímis lokun, 10.000 lotur ending
Hafðu samband við Bridge Integration	Brú úr koparblendi með sveigjanlegum tengingum, silfurhúðuðum snertiflötum, fjöðraður þrýstingur	Snertiþrýstingur 8-15N/mm², þurrkafjarlægð 2-4mm, sjálfhreinsandi aðgerð
Loka kvörðun	Snúningstog, snertitímasetning, samstilling hjálparsnertibúnaðar, rafmagnssannprófun	100% sjálfvirk próf, gagnaskráning, QR rekjanleiki

Forskriftir um aðalhráefni og íhluta

Hluti	Efnislýsing	Staðlar birgja	Helstu eiginleikar
Cam vélbúnaður	Asetal samfjölliða (POM) eða sinkblendi (ZA-8)	ISO 1043, ASTM B669	Lítill núningur, slitþol, víddarstöðugleiki, sjálfsmurandi
Helstu tengiliðir	Silfur-nikkel (AgNi 90/10) eða silfur-kadmíum oxíð (AgCdO)	ASTM B152, IEC 60368	Leiðni ≥90% IACS, rofþol, suðuvörn, 20.000 hringrásarlífi
Hafðu samband við Bridge	Koparblendi (CuCr1Zr eða CuNi2Si), silfurhúðað	ASTM B187	Mikil leiðni, gormaeiginleikar, þreytuþol
Skaft og vélbúnaður	Ryðfrítt stál 304 eða sinkhúðað stál 8.8	ASTM A240, ISO 898-1	Tæringarþol, togstyrkur >400MPa, segulgegndræpi lágt
DIN járnbrautarhúsnæði	PA66 GF30 (30% glertrefja) eða PBT GF30	IEC 60664-1, UL 94 V-0	Rekjastuðull >600V, höggstyrkur >7 kJ/m², 17,5 mm mát
Handfang og skothylki	ABS eða PC/ABS blanda, UV stöðugt	UL 94 HB, ISO 527	Höggþol, litfast, varanlegt mark
Return Springs	Olíuhert kolefnisstál SWOSC-V eða ryðfríu stáli 301	JIS G 3560, ASTM A313	Þreytulíf >20.000 lotur, stöðugt tog, slökun <5%
Flugstöðvar	Kopar C36000 eða kopar C11000 með tinhúðun (5-8μm)	ASTM B16/B187	Straumþéttleiki 1,0-1,2 A/mm², togþol 2,0-3,5Nm, tæringarþol
DIN járnbrautarklemma	Vorstál 65Mn eða ryðfrítt stál 304, sinkhúðað	GB/T 1222, ISO 3506	Klemmukraftur 50-100N, þreyta í 10.000 lotum, titringsþolinn
Auka tengiliðir	Silfur-nikkel eða gullflettingar, fjöðraðir	IEC 60947-5-1	10A einkunn, <50mΩ snertiviðnám, 100.000 hringrásarlíf

Samræmi við staðla og prófunarreglur

Alþjóðlegur staðlarammi

Standard	Gildissvið	Gildandi einkunnir
IEC 60947-6-1	Flutningsrofabúnaður - Sjálfvirkir og handvirkir flutningsrofar	Aðalstaðall fyrir skiptirofa, AC-33B nýting
IEC 60947-3	Rofar, aftengingar, rofarofa og öryggisamsetningareiningar	Einangrunaraðgerð, AC-21A/AC-22A/AC-23A nýting
IEC 60947-1	Almennar reglur um lágspennu- og stýribúnað	Almennar kröfur, hitastigshækkun, rafeiginleikar
EN 60947-6-1 / EN 60947-3	Evrópskar samræmdar útgáfur	CE-merki, samræmi við ESB-markað
GB/T 14048.11 / GB/T 14048.3	Kínverskir landsstaðlar	CCC vottun, Kína markaður

Lykilmunur:

IEC 60947-6-1: Sérstakt fyrir flutningsrofa, inniheldur AC-33B (mótorálag með sjálfvirkri flutningi), samhæfingarkröfur

IEC 60947-3: Almennur rofaaftengistaðall, einangrunaraðgerð, AC-23A mótorrofi

Lögboðnar gerðarprófanir (IEC 60947-6-1 og IEC 60947-3)

Prófflokkur	Sérstakt próf	Samþykkisviðmið
Hitastig hækkun	Stöðugur straumur á einkunninni In	Tengi ≤65K (ber), ≤80K (húðuð), handfang ≤40K
Rafmagns eiginleikar	Afltíðniþol (2kV-2,5kV/1mín), hvata (6kV-8kV)	Engin bilun, engin blossi, leki <2mA
Framleiðslu- og brotgeta	AC-23A: 10×In gerð, 8×In brot; AC-33B: 6×Í gerð/brot	Árangursrík aðgerð, engin snertisuðu, engin yfirfall
Rekstrarafkoma	Vélrænn: 10.000-20.000 lotur; Rafmagn: AC-23A 3.000-6.000 lotur	<5% svif færibreytu, slit á snertingu <50%
Skammtímaþolið straum	Icw í 1s (skammhlaupsþol)	Engin aflögun, engin snertisuðu, virkur eftir prófun
Skammhlaupsframleiðslugeta	Icm (hámarksstraumþol)	Engar skemmdir, tengiliðir eru áfram virkir
Vélrænn læsing	Kraftur til að sigra samlæsingu, þrekpróf	>200N ósigurkraftur, 10.000 lotur ending
Umhverfismál	Rakur hiti, þurr hiti, kuldi, titringur, lost	Virkar eftir kælingu, engin tæring
EMC (vélknúin/ATS)	Ónæmi fyrir truflunum sem geisla/leiða	Engin óþægindi, EN 60947-6-1 viðauki E

Gæðaeftirlit og skoðunarstaðlar verksmiðju

Komandi efni QC (IQC)

Efni	Skoðunarvörur	Sýnatökuáætlun	Búnaður
Hitaplast korn	Glerinnihald, seigja, raki, eldfimi	Á hverja lotu	Bræðsluflæðisvísir, DSC, UL 94 tæki
Silfur ábendingar um snertingu	Hreinleiki, þéttleiki, hörku, lóðablöndur	Á hverja lotu	Litrófsmælir, hörkuprófari, málmvinnslusmásjá
Fjaðrstál	Togstyrkur, þreytuþol, mótun	Á hverja lotu	Togvél, þreytuprófari, hörkuprófari
Koparblendi	Leiðni, hörku, víddarþol	Á hverja lotu	Leiðnimælir, hörkuprófari, CMM
Ryðfrítt stál	Efnasamsetning, segulgegndræpi, tæringarþol	Á hverja lotu	Litrófsmælir, tæringarprófun

Gæðaeftirlit í vinnslu (IPQC)

Stöð	Stjórna færibreytur	Tíðni	Aðferð
Cam vinnsla	Málsviðvik ±0,05 mm, yfirborðsáferð, hörku	Hverjar 100 einingar	CMM, yfirborðsgrófleikaprófari, hörkuprófari
Hafðu samband við lóða	Hiti 780-820°C, andrúmsloft, liðstyrkur	Hverjar 100 einingar	Hitaeining, skurðstyrkprófari
Húsmótun	Hiti 280-320°C, þrýstingur, víddar	Sérhver hringrás	SCADA eftirlit, SPC töflur
Skaftsamsetning	Samkvæmni togs, nákvæmni vísitölu, varðveislukraftur	Hver eining	Togmælir, kraftmælir
Samlæsibúnaður	Trúlofunarkraftur, ósigurviðnám, hringrásarprófun	Hverjar 100 einingar	Kraftmælir, þolprófari
Hafa samband við brú	Snertiþrýstingur, þurrka fjarlægð, viðnám	Hver eining	Kraftmælir, ör-ohmmælir

Endanleg gæðaeftirlit (FQC) & Outgoing QC (OQC)

Prófunarhlutur	Standard	Sýnisstærð
Snúningstog	0,5-2,0Nm, slétt notkun, jákvæð vísitala	100%
Snertiþol	<5mΩ á stöng við nafnstraum	100%
Rafmagn þolir spennu	2,5kV AC/1 mín	100%
Einangrunarþol	>100MΩ @ 500V DC	100%
Vélræn staðfesting á læsingum	Samtímis lokunarvarnir, ósigurkraftur >200N	100%
Auka tengiliðaaðgerð	Samstilling, viðnám, samfella	100%
DIN járnbrautarfesting	Smellakraftur 50-100N, varðveisla, afnámskraftur	100%
Sjón- og víddarskoðun	17,5 mm mát, merkingarþol, IP einkunn	100%
Þolsýni	100 vélrænar lotur, athuga slit á snertingu	AQL 1.0
Heilleiki umbúða	Fallpróf, titringur (ISTA 3A), merking	Á lóð

Framleiðsluinnviðir og framleiðslugeta

Háþróaður framleiðslubúnaður

Búnaðarflokkur	Véllýsing	Virka	Getu
Nákvæm vinnsla	5-ása CNC vinnslustöð (Mazak/Haas)	Kambásbúnaður, skaft, nákvæmnisíhlutir	5.000 myndavélarsett/dag
Sprautumótun	120 tonna hitaplastpressa (Arburg/Engel)	DIN teinahús, handfang, hylki	8.000 húsnæði/dag
Hafðu samband við Fabrication	Sjálfvirkur lóðaofn (H₂/N₂ andrúmsloft)	Silfur snertioddur lóðað á koparbera	10.000 tengiliðir á dag
Vormótun	CNC vorspóluvél (Wafios)	Afturfjaðrir, snertifjaðrir, DIN klemmur	20.000 vor/dag
Samkoma	Vinnusamsetningarfrumur	Samsetning vélbúnaðar, kvörðun, prófun	3.000 einingar/dag á línu
Prófunarbúnaður	Sjálfvirkur skiptirofi prófunarbekkur	Tog, viðnám, samlæsing, sannprófun tímasetningar	500 einingar/klst
	Vélrænn þolprófari (20.000 lotur)	Lífsprófun, sliteftirlit	200 einingar samtímis
	Rafmagnsþolsprófari (5kV AC)	Hi-pot próf, einangrun sannprófun	300 einingar á dag

Framleiðslugeta og afgreiðslutími

Vöruflokkur	Mánaðarleg afkastageta	Venjulegur afgreiðslutími	Brýn pöntunargeta
DIN járnbraut 2P (16A-63A)	100.000 einingar	4-5 vikur	3 dagar
DIN járnbraut 4P (40A-125A)	50.000 einingar	4-5 vikur	5 dagar

Verkfræði- og tækniteymisskipulag

deild	Starfsfólk	Sérfræðiþekking	Ábyrgð
R&D verkfræði	5 verkfræðinga	Skiptakerfi, snertieðlisfræði, efnisfræði, sjálfvirkni	Ný vöruþróun, einkaleyfisafn (25+ einkaleyfi), sérsniðin
Ferlaverkfræði	15 verkfræðingar	Nákvæm vinnsla, plastmótun, sjálfvirkni samsetningar, lean framleiðsla	Framleiðsluhagræðing, SOP skjöl, aukning afraksturs (>99%)
Prófun og staðfesting	12 verkfræðingar	IEC 60947-6-1 samræmi, þolpróf, umhverfishermun, EMC	Samhæfing tegundaprófa, bilanagreining, vottunarstjórnun
Umsóknarverkfræði	10 verkfræðingar	Hönnun raforkukerfa, sértæk samhæfing, samþætting rafala, ATS kerfi	Tæknileg aðstoð við viðskiptavini, hönnun kerfis, gangsetningu
Gæðatrygging	25 tæknimenn	ISO 9001, ISO 14001, tölfræðiferlisstýring, mælifræðirannsóknarstofa	Birgjaúttekt, ferliúttekt, leiðréttingaraðgerðir, kvörðun

Vottanir og samræmisskjöl

Vottun	Útgáfustofnun	Gildissvið	Gildistími
ISO 9001:2015	TÜV SÜD / SGS / Bureau Veritas	Gæðastjórnunarkerfi	Árlegt eftirlit
ISO 14001:2015	Intertek / SGS	Umhverfisstjórnun	Árlegt eftirlit
IEC 60947-6-1 Gerðarprófun	KEMA/DEKRA, Intertek, TÜV Rheinland	Flytja rofabúnað	Á hverja vöruflokk
IEC 60947-3 gerðarprófun	KEMA/DEKRA, Intertek	Afköst rofarofa	Á hverja vöruflokk
CE merking	Tilkynnt aðili	markaðsaðgangur ESB	Hönnunarháð
CCC (Kína)	CQC	Kínversk skylduvottun	5 ára gildistími
UL 1008	Rannsóknarstofur undirritara	Norður-Ameríkuflutningsrofar	Árleg verksmiðjuskoðun
VDE vottun	VDE prófunarstofnun	Þýskt gæðamerki	Á hverja vöruflokk
Samþykki SAA	Samþykki SAA	Ástralskur markaður	Á hverja vöruflokk

Hvers vegna DIN skiptirofaframleiðsla okkar stendur í sundur

Framleiðslustöðin okkar stendur fyrir 18 ára sérhæfingu í flutningsskiptabúnaði, sem skilar DIN skiptarofum sem fara yfir alþjóðlega staðla með:

Modular sérfræðiþekking: Djúpur skilningur á 17,5 mm DIN járnbrautareiningum, sem tryggir óaðfinnanlega samþættingu við MCB, RCD og dreifingarbúnað frá helstu framleiðendum

Nýsköpun í vélrænni samlæsingu: Sérsniðin samlæsingarbúnaður fyrir jákvætt drif með >200N ósigurviðnám, sem tryggir algera forvarnir gegn samhliða uppsprettu

Lóðrétt samþætting: Innanhúss kambásvinnsla, snertilóðun og hitaþjálu mótun sem tryggir fullkomið gæðaeftirlit og hraða aðlögun

Prófa innviði: $2,5M+ fjárfest í sjálfvirkum prófunum, þar með talið 20.000 lota vélrænni þolsannprófun, samlæsingarkraftprófun og umhverfishermingu

Alþjóðleg vottunarstefna: Fjölstaðlað samræmi (IEC 60947-6-1, IEC 60947-3, UL 1008, CE, CCC, VDE) sem gerir kleift að komast inn á markað í meira en 90+ löndum

ATS samþættingargeta: Vélknúnar útgáfur með Modbus-RTU, BACnet og Ethernet samskiptum fyrir snjallbyggingar og iðnaðar sjálfvirkni forrit

View as

DIN járnbrautarrofi 125A

Kauptu CDADA DIN Rail Switchover Switch 125A, sem framleiðandi í Kína með 40+ ára reynslu, varan okkar er IEC60947-3 vottuð, 3-staða (I-O-II), fyrir flutning á tvöföldum aflgjafa allt að 400V. Handvirkt, DIN-fest, tilvalið fyrir varabúnaður rafala og iðnaðarspjöld.

Sjá meira >> Sendu fyrirspurn >>

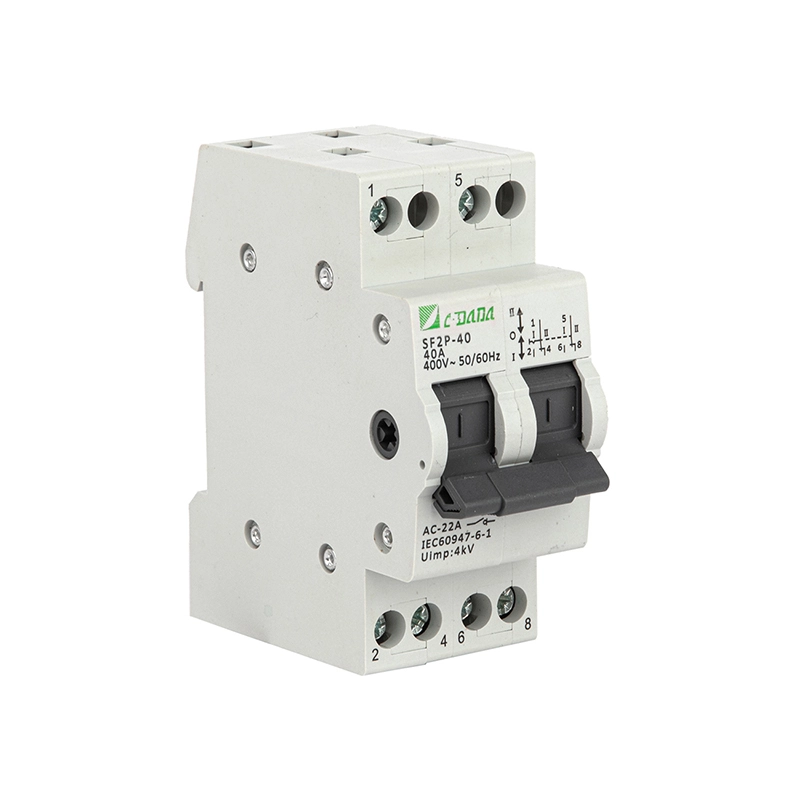

2P skiptirofi

2P skiptirofi er 16–125A, DIN-teina festur, IEC60947-3 vottaður. Ef þú ert að leita að faglegum framleiðanda og birgi þessara vara geturðu valið CADAD. Handvirk 3-staða (I-O-II) fyrir tvískiptingu aflgjafa. Það er hægt að nota fyrir vararaflaflutning, mótorsáttarstýringu og spennumælingu.

Sjá meira >> Sendu fyrirspurn >>

CDADA er Skiptingarrofi framleiðandi og birgir í Kína. Verksmiðjan okkar þjónar fjölbreyttum atvinnugreinum eins og raforkukerfum, sjálfvirkni bygginga og iðnaðarframleiðslu og býður upp á sveigjanlegar OEM / ODM lausnir.
