Hvað er jarðlekarásarrofi (CBR)?

AnJarðleka hringrás (CBR), einnig þekktur semJarðleka rafrásarrofi með samþættri yfirstraumsvörn (CBR) samkvæmt IEC 60947-2 viðauka B, er háþróaður lágspennuvarnarbúnaður sem sameinarafgangsstraumsvörn (jarðleka). meðyfirálags- og skammhlaupsvörn í einni mótuðu hylkiseiningu. Vinnur við málspennu allt að415V AC (50/60Hz) með núverandi einkunnir frá16A til 800A, CBRs þjóna sem alhliða verndartæki fyrir iðnaðar-, viðskipta- og mikilvæga innviði.

Ólíkt sjálfstæðumAfgangsstraumsrofar (RCCB)sem veita aðeins jarðlekavörn, CBR samþættir:

Varma-segulmagnaðir eða rafræn yfirstraumsvörn (L-S-I ferlar)

Greining afgangsstraums (10mA til 1000mA næmi)

Skammhlaupsrofgeta allt að 85kA

Þessi samþætting útilokar þörfina fyrir aðskildar MCB/RCCB samsetningar, dregur úr uppsetningarplássi og eykur áreiðanleika samhæfingar.

Vöruflokkar og stillingar

Flokkun	Tegund	Núverandi svið	Helstu einkenni
Tegund afgangsstraums	Tegund AC	16A – 800A	Greinir aðeins sinusoidal AC afgangsstrauma, almenn notkun
Tegund afgangsstraums	Tegund A	16A – 800A	Greinir AC + púlsandi DC (leiðrétt AC), nútíma rafeindahleðslu
Næmi (IΔn)	Mikil næmni	10mA - 30mA	Starfsmannavernd, lækningastöðvar, blautsvæði
	Miðlungs næmi	100mA – 300mA	Brunavarnir, almenn iðn
	Lítið næmi	500mA – 1000mA	Brunavarnir í stórlekavirkjum, sértæk vörn
Töf	Tafarlaus	Allar einkunnir	Almennur tilgangur, <40ms við 5×IΔn
Töf	Sértækt (S-gerð)	100mA – 1000mA	Seinkun á útfalli (130-500 ms á 1×IΔn), mismunun uppstreymis
Pólstilling	4-stöng	16A – 800A	Þrífasa + hlutlaus, stillanleg hlutlaus vörn (50-100%)
Uppsetning	Lagað	16A – 800A	Bein tenging, hagkvæm

Brotþolseinkunnir:

Standard (N): 25kA – 36kA (dreifingarkerfi)

Hátt (S): 50kA – 70kA (iðnaðarnet)

Ofurhár (H): 85kA (rafmagn)

Kjarnaaðgerðir og verndarmöguleikar

Samþættar verndaraðgerðir

Virka	Uppgötvunarregla	Tæknilegar breytur
Yfirálagsvörn (L)	Tvímálm hitastækkun eða rafræn RMS skynjun	0,8 – 1,0 × í stillingu, öfug tímaferill, ±10% nákvæmni
Skammhlaupseinkun (S)	Rafræn tímasetning eða segulseinkun	2-10 × In, 0,1s – 0,5s seinkun, sértæk samhæfing
Tafarlaus ferð (I)	Magnetic segulloka eða rafræn tafarlaus	5-20 × In, <20ms aðgerð, straumtakmörkun
Jarðleki (G/Δ)	Core Balance Current Transformer (CBCT)	10mA – 1000mA IΔn, ±10% næmni nákvæmni
Jarðmisgengi (GF)	Vector summa straumskynjun	20-100% af In, 0,1s-1,0s seinkun, kjarnajafnvægisaðferð
Sjálfseftirlit	Athugun á heilleika innri hringrásar	Stöðugt CBCT og útrásarspólueftirlit, bilunarviðvörunarútgangur

Afgangsstraumsgreiningartækni

TheCore Balance Current Transformer (CBCT) eðaToroidal Transformer myndar hjarta jarðlekavarna:

Venjulegur rekstur: Allir spennuleiðarar (fasi + hlutlausir) fara í gegnum hringlaga kjarna. Jafnvægir straumar mynda andstæð segulsvið sem hætta við núll nettóflæði - enginn aukastraumur framkallaður.

Bilunarástand: Þegar lekastraumur rennur til jarðar (með einangrunarbilun eða mannlegri snertingu) skapar straumójafnvægið leifar segulflæðis í hringlaga kjarnanum. Þetta flæði framkallar spennu í aukavindunni, sem virkjar viðkvæmt gengi eða rafræna útrásarrás.

Ferðaeiginleikar samkvæmt IEC 61008/61009:

1 × IΔn: Ferð ≤ 300ms (stundvís), ≤ 500ms (sértæk S-gerð)

2 × IΔn: Ferð ≤ 150ms (stundvís), ≤ 200ms (S-gerð)

5 × IΔn: Ferð ≤ 40ms (stundvís), ≤ 150ms (S-gerð)

Umhverfi umsókna og notkunartilvik

Iðnaðargeiri	Sérstök umsókn	Dæmigert forskrift
Gagnaver	Aðaldreifing, UPS framhjáveiting, strætó-tengivörn	250A-500A, gerð A, 300mA S-gerð sértæk, 70kA Icu, samskiptavirkt
Heilsugæslustöðvar	Aðaldreifing sjúkrahúsa, læknisfræðileg upplýsingatæknikerfi, skurðstofur	100A-400A, gerð A, 10mA/30mA mikið næmi, einangrunareftirlit
Framleiðslustöðvar	Mótorstýringarstöðvar, suðubúnaður, drif með breytilegum hraða	160A-500A, gerð B (fyrir VFD), 300mA, 50kA Icu, rafræn ferð
Atvinnuhúsnæði	Háhýsa dreifing, verslunarmiðstöðvar, flugvellir	125A-400A, gerð A, 100mA/300mA, 36kA Icu
Olía og gas / Marine	Úthafspallar, borpallar, raforkukerfi skipa	250A-500A, gerð A, 500mA, suðrænt (T2), tæringarþolið

Framleiðsluferli og framleiðsluferli

Nákvæmni framleiðsluröð

Raw Material IQC → Toroidal Transformer Framleiðsla → Mótað hylkisframleiðsla → Samsetning snertikerfis → Sameining rafrænna útrásareininga → Kvörðun afgangsstraumseiningar → Aðalsamsetning → Alhliða prófun → Endanleg QC → Pökkun

Mikilvægar framleiðslustig

Sviði	Upplýsingar um ferli	Gæðaeftirlitspunktar
Toroidal Transformer Winding	Nanókristallaður eða ferrítkjarna með mikilli gegndræpi (µr > 10.000), nákvæmni vinda á aðal- (gegnum-) og auka- (skynjun) vafningum, lofttæmi gegndreypingu	Staðfesting kjarna segulsviðs, aukaspenna við 1×IΔn ±5%, einangrunarviðnám >100MΩ
CBCT samþætting	Festing hringkjarna utan um alla fasa/hlutlausa leiðara, vörn gegn ytri segulsviðum, tenging við útrásarlið/rafeindatækni	Jafnvægispróf með 6×In álagi (engin óþægindi), ónæmi fyrir 3. harmonikum
Afgangsstraumsferðarkerfi	Viðkvæmt skautað gengi (5-50mW akstursafl) eða rafræn MOSFET kveikja, vélræn tenging við aðalútrásarstöng	Staðfesting á ferðaafli, viðbragðstími <20ms, hitastöðugleiki -25°C til +70°C
Framleiðsla á mótuðu hylki	BMC hitastillandi plast (DMC-2) sprautumótun, 150-180°C lækning, mikil rakningarþol >600V	Málþol ±0,1 mm, rafstyrkur >15kV/mm, logavarnarefni UL 94 V-0
Aðaltengiliður	Silfurhúðaðir kopar (AgNi 90/10) tengiliðir, CNC-vinnaðir armar, lóðun í köfnunarefnislofti	Snertiviðnám <50μΩ, silfurþykkt 8-12μm (XRF), hörku HV 100-150
Forritun rafrænnar aksturseininga	Örgjörva-undirstaða LSIG+Δ vörn, upphleðsla fastbúnaðar, ferilkvörðun, uppsetning samskiptareglur	±5% straumnákvæmni, ±10% tímanákvæmni, ZSI (Zone Selective Interlocking) sannprófun
Lokasamþætting og kvörðun	Samsetning á varma-segulmagnuðu eða rafrænu útrásarkerfi með leifstraumseiningu, vélrænni samlæsingu, handfangsbúnaði	Samsettur yfirstraumur + jarðlekaprófun, rafstraumur þolir 3kV/1mín

Forskriftir um aðalhráefni og íhluta

Hluti	Efnislýsing	Staðlar birgja	Helstu eiginleikar
Toroidal Core (CBCT)	Nanókristallað ál (Finemet) eða Mn-Zn ferrít (PC40)	IEC 60404-8, JIS C 2531	Hátt gegndræpi µr > 10.000, lágt þvingunargeta <2A/m, mettunarflæðisþéttleiki >1,2T
Skynspóluvír	Gljáður koparvír (0,05-0,1mm), flokkur F 155°C	IEC 60317	Niðurbrotsspenna >1kV, sveigjanleiki >10× þvermál, lóðanleiki 390°C
Ferðaboð	Polarized latching relay, næmi 5-50mW	IEC 61810	Viðbragðstími <10ms, spóluviðnám 1-5kΩ, vélrænt líf >10⁶ aðgerðir
Mótað Case Húsnæði	BMC (Bulk Moulding Compound) DMC-2, glertrefjastyrkt	IEC 60664-1, UL 94 V-0	Rekjastuðull >600V, hitaþol 180°C, höggstyrkur >8 kJ/m²
Helstu tengiliðir	Rafgreiningar kopar (Cu-ETP) + Silfur-nikkelhúðun (AgNi 90/10)	ASTM B152	Leiðni ≥100% IACS, boga rofþol, andsuðueiginleikar
Bimetallic frumefni	Inconel / óvirkt stál samsett (ASTM TM2)	ASTM B388	Sveigjuhraði 0,15-0,25 mm/°C, langtímastöðugleiki ±3%, skriðþol
Rafeindahlutir	PCB í iðnaðarflokki, Hall-effekt skynjarar, ARM Cortex-M4 örgjörvar	IEC 60721-3-3, IEC 61000	Notkunarhiti -25°C til +70°C, EMC ónæmisstig 4, SIL 2 fær
Flugstöðvar	T2 kopar (C11000) með tinhúðun (8-12μm)	ASTM B187/B16	Straumþéttleiki 1,2-1,5 A/mm², togþol 5-15Nm, tæringarþol
Rekstrarbúnaður	Vorstál (SWOSC-V) eða ryðfrítt stál (301)	JIS G 3560	Þreytulíf >20.000 lotur, togstyrkur 1800-2000MPa, slökun <5%

Samræmi við staðla og prófunarreglur

Alþjóðlegur staðlarammi

Standard	Gildissvið	Gildandi einkunnir
IEC 60947-2 viðauki B	Aflrofar með afgangsstraumsvörn (CBR)	Iðnaðar CBRs >80A, alhliða vernd
EN 60947-2	Evrópsk samræmd útgáfa af IEC 60947-2	CE-merki, samræmi við ESB-markað
GB/T 14048.2	Kínversk landsstaðal jafngildi	CCC vottun, Kína markaður

Lögboðnar gerðarprófanir (IEC 60947-2 + viðauki B)

Prófflokkur	Sérstakt próf	Samþykkisviðmið
Afgangs núverandi árangur	Útrásartími við 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (samstundis); S-gerð: ≤500ms, ≤200ms, ≤150ms
	Sleppur ekki við 0,5×IΔn	Engin ferð fyrir 2× einkunna seinkun
	Uppstreymiþol (8/20μs, 3kA)	Engin óþægindi, Tegund A: 250A hvati, Tegund F: 1000A, Tegund B: 3000A
Yfirstraumsvörn	Hitastig hækkar við einkunnina In	Útstöðvar ≤80K, hulstur ≤40K
	Skammhlaupsrof (Icu/Ics)	3 aðgerðir, árangursrík truflun, rafstraumsbati
	Staðfesting ferðaferils (L-S-I)	±10% straumnákvæmni, ±20% tímanákvæmni
Rafmagns eiginleikar	Afltíðniþol (2,5kV-3,5kV/1mín)	Engin bilun, ekkert yfirfall
Rafmagns eiginleikar	Hvatþol (8kV 1,2/50μs)	Engin truflandi útskrift
Vélræn og umhverfisleg	Vélrænt þrek (10.000-20.000 lotur)	<5% færibreytudrif, engin bilun
Vélræn og umhverfisleg	EMC ónæmi (IEC 61000-4 röð)	Engin óþægindi vegna truflana sem geisla/leiða

Gæðaeftirlit og skoðunarstaðlar verksmiðju

Komandi efni QC (IQC)

Efni	Skoðunarvörur	Sýnatökuáætlun	Búnaður
Toroidal kjarna	Segulgegndræpi, mettunarflæði, kjarnatap	Í hverja lotu, B-H ferilprófun	B-H greiningartæki, viðnámsgreiningartæki
Skynjarvír	Þvermál, einangrunarþykkt, bilunarspenna	AQL 0,65	Míkrómælir, rafmagnsprófari
BMC plastefni	Glerinnihald, seigja, lækningareiginleikar, mælingarvísitala	Á lotu, COA + prófun	Rheometer, DSC greiningartæki, mælingarprófunartæki
Silfurhúðun lausn	Málmstyrkur, pH, óhreinindi	Daglegt eftirlit	Atóm frásogsrófsmælir
Rafrænir íhlutir	Virknipróf, færibreytustaðfesting, vélbúnaðarútgáfa	100% AOI, 5% hagnýtur	LCR mælir, sveiflusjá, mörkaskönnun

Gæðaeftirlit í vinnslu (IPQC)

Stöð	Stjórna færibreytur	Tíðni	Aðferð
Toroidal spenni vinda	Snúningshlutfall, inductance, einangrunarviðnám	Hver eining	LCR mælir, einangrunarprófari
CBCT samkoma	Jafnvægispróf með nafnálagi, ónæmi fyrir harmonikum	Hverjar 100 einingar	Aðal innspýtingarpróf, harmonic rafall
Kvörðun afgangsstraums	Ferðaþröskuldur við IΔn, viðbragðstími, ekki ferð við 0,5×IΔn	Hver eining	Sjálfvirkur RCD prófari (0,5-1000mA forritanlegur)
Aðaltengiliður	Snertibil, þrýstingur, röðun, viðnám	Hverjar 100 einingar	Kraftmælir, ör-ohmmælir
Endanleg samþætting	Staðfesting á yfirstraumi + jarðlekaferð	Hver eining	Innbyggður prófunarbekkur (aðal innspýting + leka eftirlíking)

Endanleg gæðaeftirlit (FQC) & Outgoing QC (OQC)

Prófunarhlutur	Standard	Sýnisstærð
Afstandandi núverandi ferðatími	1×IΔn, 2×IΔn, 5×IΔn samkvæmt IEC 61008/61009	100%
Non-trip próf við 0,5×IΔn	2× metinn seinkun	100%
Yfirstraumsferðarferill	1,05×In, 1,25×In, 5×In, 10×In	100%
Rafmagn þolir spennu	2,5kV AC/1 mín	100%
Einangrunarþol	>100MΩ @ 500V DC	100%
Snertiþol	<50μΩ á stöng	100%
Sannprófun á togmerkingu	Lokaþétting samkvæmt forskrift	100%
Sjón- og víddarskoðun	Engir gallar á mikilvægum víddum	100%
Merkir varanleika	Þurrka leysiefni, slitpróf	AQL 1.0
Heilleiki umbúða	Fallpróf, titringur (ISTA 3A)	Á lóð

Framleiðsluinnviðir og framleiðslugeta

Háþróaður framleiðslubúnaður

Búnaðarflokkur	Véllýsing	Virka	Getu
Toroidal vindavélar	Sjálfvirk hringlaga vinda með spennustýringu	CBCT aðal/einni vinda, nákvæm lagskipting	5.000 spennar/dag
Kjarnaglæðingarofni	Tómarúmglæðing með köfnunarefnislofti	Nanókristallað kjarnahitameðferð, streitulosun	2.000 kjarna/lotu
Sprautumótun	300 tonna BMC hitastillandi pressa	CBR hús, bogarennu, tengiblokkir	3.000 tilfelli/dag
CNC vinnsla	5-ása lóðrétt vinnslumiðstöð	Nákvæm snertivinnsla, flókin rúmfræði	8.000 tengiliðasett/mánuði
Yfirborðsmeðferð	Sjálfvirk silfurhúðun lína	Snertihúðun 8-12μm, þykkt einsleitni ±1μm	4.000 kg/dag
Samkoma	Verkalýðssamkomur	Vélbúnaðarsamsetning, CBCT samþætting, kvörðun	1.500 einingar/dag á línu
Prófunarbúnaður	Innbyggður CBR prófunarbekkur	Sameinuð yfirstraumur + afgangsstraums sannprófun	300 einingar/klst
	EMC prófunarhólf (3m/10m, Teseq)	Ónæmis-/losunarprófun fyrir rafeindaeiningar	50 einingar á dag

Framleiðslugeta og afgreiðslutími

Vöruflokkur	Mánaðarleg afkastageta	Venjulegur afgreiðslutími	Brýn pöntunargeta
CBR 4P (16A-125A)	10.000 einingar	4-5 vikur	3 dagar (birgðahlutir)
CBR Industrial (160A-400A)	8.000 einingar	4-5 vikur	5 dagar
CBR Heavy Industrial (630A-800A)	3.000 einingar	4-5 vikur	7 dagar
Sérsniðnar stillingar (sérstök IΔn, línur)	Verkefnagrunnur	5-6 vikur	2 vikur

Verkfræði- og tækniteymisskipulag

deild	Starfsfólk	Sérfræðiþekking	Ábyrgð
R&D verkfræði	5 verkfræðingar	Afgangsstraumstækni, hönnun segulskynjara, innbyggð kerfi, rafeindatækni	Ný CBR þróun, tegund B/F/B+ nýsköpun, einkaleyfisafn (40+ einkaleyfi)
Ferlaverkfræði	18 verkfræðingar	Toroidal spenni framleiðsla, BMC mótun, nákvæmni samsetning, lean framleiðsla	Framleiðsluhagræðing, SOP skjöl, afrakstursaukning (>99,5%)
Prófun og staðfesting	15 verkfræðingar	Hástraumsprófun, afgangsstraumslíking, EMC, umhverfisprófun	Samhæfing tegundaprófunar (IEC 60947-2 viðauki B, IEC 61008/61009), bilunargreining
Umsóknarverkfræði	10 verkfræðingar	Sértæk samhæfing, jarðlekavarnarkerfi, rafbílar/endurnýjanleg forrit	Tæknileg aðstoð við viðskiptavini, rannsóknir á mismunun, gangsetningu vefsvæðis
Gæðatrygging	30 tæknimenn	ISO 9001, ISO 14001, tölfræðiferlisstýring, mælifræðirannsóknarstofa	Birgjaúttekt, ferliendurskoðun, leiðréttingaraðgerðir, kvörðunarstjórnun

Vottanir og samræmisskjöl

Vottun	Útgáfustofnun	Gildissvið	Gildistími
ISO 9001:2015	ZHONGDA HUAYUAN	Gæðastjórnunarkerfi	Árlegt eftirlit
IEC 60947-2 viðauki B gerðarprófun	Intertek	CBR iðnaðarframmistaða	Á hverja vöruflokk
CE merking	Tilkynnt aðili	markaðsaðgangur ESB	Hönnunarháð
CCC (Kína)	CQC	Kínversk skylduvottun	5 ára gildistími
CB áætlun	IECEE	Alþjóðleg vottun	Á hverja vöruflokk

Hvers vegna CBR framleiðsla okkar stendur í sundur

Framleiðsluaðstaða okkar stendur fyrir40 ára sérhæfing í afgangsstraums- og jarðlekavarnartækni, sem skilar CBR sem fara yfir alþjóðlega staðla með:

Sérfræðiþekking á toroidal spenni: Innri nanókristallaður kjarnaframleiðsla, nákvæmni vinda sjálfvirkni, og alhliða CBCT prófun sem tryggir <±5% næmni nákvæmni

Lóðrétt samþætting: Frá vinnslu kjarnaefnis til lokasamsetningar, fullkomin stjórn á mikilvægum íhlutum (hringlaga spennubreytum, rafeindabúnaði, mótuðum hulsum)

Háþróaður prófunarinnviði: $3M+ fjárfest í samþættum CBR prófunarkerfum sem geta samtímis sannprófun yfirstraums og afgangsstraums, DC næmisprófun af gerð B og EMC samræmi

Alþjóðleg vottunarstefna: Fjölstaðlað samræmi sem gerir kleift að komast inn á markað í yfir 100+ löndum án óþarfa prófana

Fyrir tækniforskriftir, sértækar samhæfingarrannsóknir, leiðbeiningar um tegund B umsóknar eða tímasetningu verksmiðjuendurskoðunar, veitir verkfræðiteymi okkar beint samráð til að tryggja að jarðlekavarnararkitektúr þinn uppfylli bæði öryggiskröfur starfsmanna og markmið um samfellu í rekstri.

View as

MCCB með lekavörn

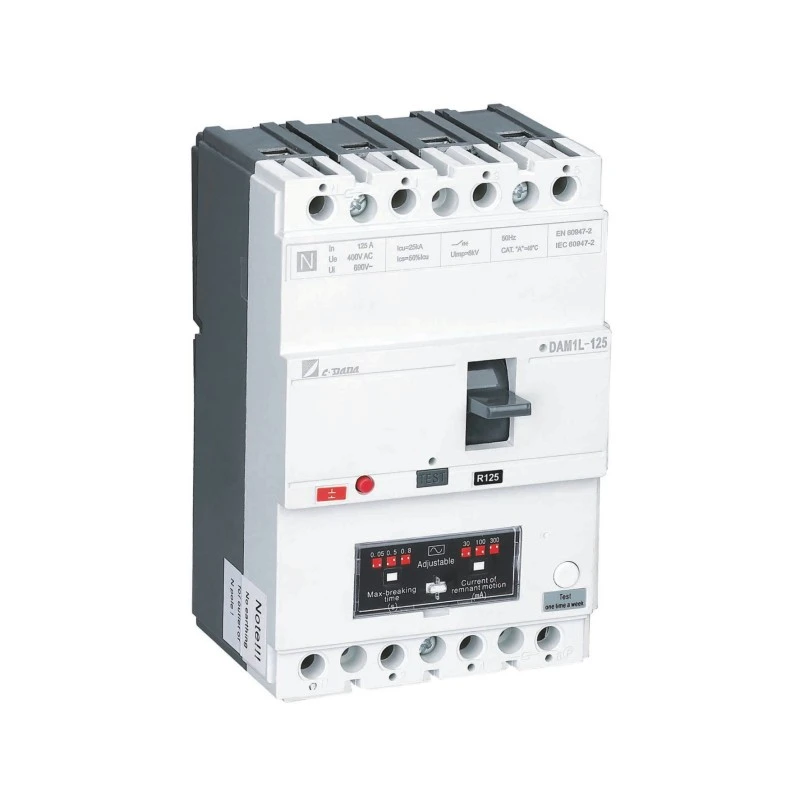

Heimild CDADA MCCB með lekavörn (DAM1L Series) frá Shanghai DADA Electric, sem áreiðanleg verksmiðja, getum við boðið tæknilega aðstoð og OEM þjónustu. 4P, 16–500A, stillanlegur jarðleki (30mA–1000mA), CE/CB/SEMKO vottuð. Tilvalið fyrir bruna- og persónulegt öryggi í byggingum, göngum og iðnaðarsvæðum.

Sjá meira >> Sendu fyrirspurn >>

Rafstraumsrofi með afgangsstraumsaðgerð

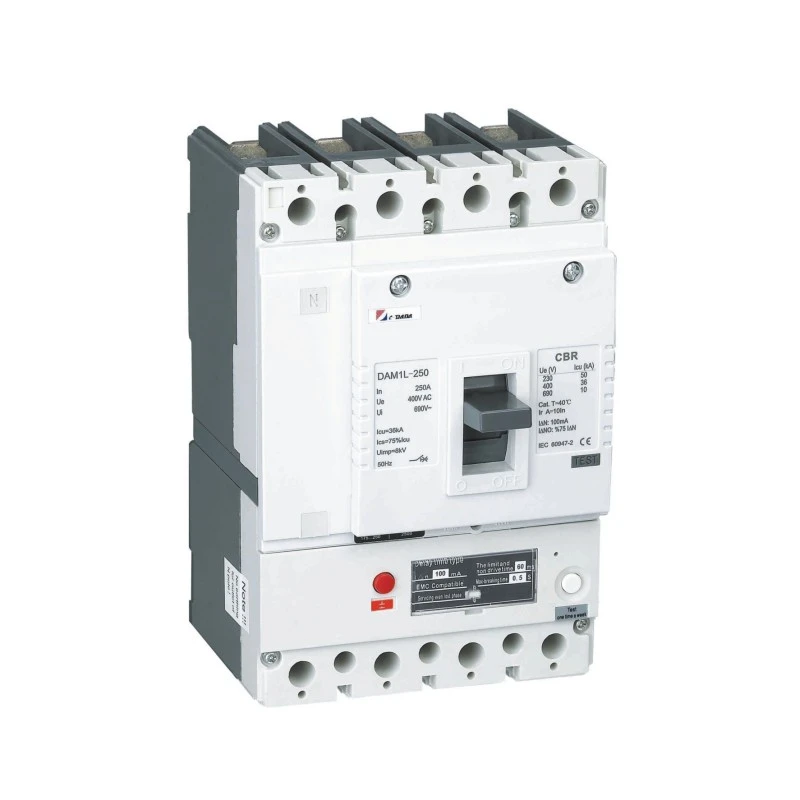

CDADA, faglegur framleiðandi með 40+ ára reynslu, getur boðið hágæða AC TYPE rafrásarrof með afgangsstraumsaðgerð (DAM1L). 4P, 10–500A, CE/CB/SEMKO vottað. True AC-gerð CBR fyrir sinusoidal leka eingöngu. Tilvalið fyrir bruna-/persónuvörn í íbúðarhúsnæði og iðnaði.
