Hágæða DC hringrásarframleiðandi

CDADAer áreiðanlegur framleiðandi og birgir DC aflrofa. Vörur okkar eru hágæða, áreiðanlegar og tæknilega háþróaðar. Við sérhæfum okkur í að þróa sérsniðnar lausnir fyrir atvinnugreinar eins og nýja orku, sem veitir þér alhliða, einhliða OEM þjónustu.

Hvað er DC hringrásarrofi?

A DC aflrofi er sérhæfður hlífðarbúnaður sem er hannaður til að rjúfa jafnstraumsrásir (DC) við ofhleðslu, skammhlaup eða bilunaraðstæður. Ólíkt riðstraumsrofunum sem njóta góðs af náttúrulegum núllgengjum (100-120 sinnum á sekúndu við 50/60Hz), verða jafnstraumsrofarnir að slökkvasamfelldur einstefnubogi sem skortir eðlislæga sjálfslokandi eiginleika. Þessi grundvallarmunur krefst háþróaðrar bogaslökkvandi tækni, sem gerir DC-rofar líkamlega stærri, flóknari og dýrari en hliðstæða þeirra.

DC aflrofar starfa yfir spennusvið frá12V til 1500V DC, með núverandi einkunnir sem spanna2A til 2500A. Þeir þjóna sem mikilvægir verndaríhlutir í sólarljóskerfum (PV) kerfum, rafhlöðuorkugeymslukerfum (BESS), hleðslukerfi fyrir rafbíla (EV).cture, gagnaver með DC afldreifingu, iðnaðar DC mótorstýringum og sjórafkerfi.

Kjarnaáskorunin í DC truflunum liggur íeðlisfræði um útrýmingarboga: Jafnstraumsbogar viðhalda stöðugum plasmasúlum með hitastig yfir 10.000°C, sem krefst þvingaðrar lengingar, kælingar og afjónunar í gegnum segulsvið, bogarennur og sérhæfð snertiefni.

Vöruflokkar og stillingar

Flokkun	Tegund	Straum/spennusvið	Helstu einkenni
Með byggingu	DCMCB (smámynd)	2A – 125A, 250V – 1000V DC	DIN járnbrautarfesting, fastar ferðastillingar, PV fyrir íbúðarhúsnæði/atvinnuhúsnæði
	DCMCCB (mótað hulstur)	10A – 2500A, 500V – 1500V DC	Stillanlegar ferðaeiningar, mikil brotgeta, iðnaðar/notabúnaður
	DCACB (Air Circuit Breaker)	630A – 6300A, 1000V DC	Útdráttarhönnun, rafeindavörn, orkudreifing
	Solid-State DC Breaker	100A – 5000A, allt að 1500V DC	Hálfleiðara-undirstaða, <1ms rekstur, engin ljósboga, aukakostnaður
Eftir spennueinkunn	Lágspenna	12V – 250V DC	Bifreiðar, sjóflutningar, fjarskipti
	Meðalspenna (PV staðall)	250V – 1000V DC	Sólarorkustrengir, samsetningarboxar, íbúðarhúsnæði/atvinnuhúsnæði
	Háspenna	1000V – 1500V DC	PV, rafhlöðugeymsla, hraðhleðsla rafbíla
Með Pole Configuration	1-stöng	250V DC	Einstrengs PV, lágspenna DC
	2-póla (röð)	500V – 750V DC	Miðspennu PV, tvípóla röð tengi
	3-stöng	750V DC	Þriggja fasa DC kerfi, sérhæfð iðnaðar
	4-póla (röð)	1000V – 1500V DC	Háspennu PV, rafhlaða rekki, EV innviði
Með Trip Technology	Hita-segulmagnaðir	2A – 800A	Bimetallic ofhleðsla + segulloka skammhlaup, hagkvæmt
	Rafræn	100A – 2500A	Örgjörva-undirstaða, stillanlegar línur, samskipti
	Aðeins segulmagnaðir	10A – 100A	Aðeins skammhlaup, mótorvörn, hröð notkun

Gagnrýnin tilnefning:Skautnæmni Jafnstraumsrofar verða að vera merktir meðjákvætt (+) og neikvætt (-) skautanna, með núverandi stefnuljósum. Uppsetning með öfugri pólun getur leitt til skelfilegrar bilunar vegna ósamhverfra bogahegðunar.

Kjarnaaðgerðir og rekstrarregla

DC Arc áskorunin

Ólíkt riðstraumsbogum sem slökkva náttúrulega við núverandi núllpunkta, bjóða jafnstraumsbogar upp á einstaka slökkviáskoranir:

Parameter	AC Arc	DC Arc
Núverandi bylgjuform	Skútulaga, núllpunktar á 10 ms fresti (50Hz)	Stöðug, stöðug stærð
Bogaspenna	Sveiflast með straumi	Stöðugt, krefst þvingaðrar útrýmingar
Bogaútrýming	Eðlilegt á núllpunkti	Þvinguð lenging + kæling krafist
Arc energy	Púls, lægra meðaltal	Stöðugur, þéttur hiti
Snertiklæðnaður	Í meðallagi	Alvarlegt án viðeigandi slökunar
Áskilið bil	Minni	2-3× stærri fyrir jafngilda spennu

Arc Extinction Technologies

Tækni	Vélbúnaður	Umsókn	Frammistaða
Magnetic Blowout	Lorentz kraftur F = I × L × B knýr boga í skiptingarplötur á 50-200 m/s	Alhliða fyrir DC MCB/MCCB	Algengasta, hagkvæmasta, 10-20kA brot
Bogagunnur með skiptingarplötum	Boga skipt í röð hluta, kælt, afjónað	Staðlað í öllum jafnstraumsrofum	Nauðsynlegur hluti, spennufall á plötu 30-50V
Varanlegir seglar	NdFeB seglar (0,1-0,3T) hornrétt á bogaleið	Lítið DC MCBs	Enginn utanaðkomandi aflgjafi, hitastöðugt að 150°C
Rafsegulútblástursspóla	Sjálfvirkur spólu myndar sviði í réttu hlutfalli við bilunarstraum	Stórstraums MCCB	Kraftur eykst með núverandi aðlögunarvörn
Vakuum truflun	Bogi slökktur í lofttæmi (enginn jónandi miðill)	Háspennu DC, sérhæft	Frábært fyrir >1000V DC, langt líf, dýrt
Loftsprengja	Þjappað loft kælir og teygir boga	Kraftmikill iðnaður, arfleifð	Mikið viðhald, sjaldan notað í nútíma hönnun

Magnetic Blowout Eðlisfræði

Lorentz kraftjöfnan stjórnar DC bogameðferð:

F = I × L × B

Hvar:

F = Kraftur á boga (Newtons)

I = Bogastraumur (Amper)

L = Bogalengd (metrar)

B = Segulflæðisþéttleiki (Tesla)

Dæmi um útreikning:

Bogastraumur: 1000A

Bogalengd: 0,02m (2cm)

Segulsvið: 0,2T

Kraftur: F = 1000 × 0,02 × 0,2 = 4N

Hröðun: a = 4N / (5×10⁻⁴ kg/m × 0,02m) = 400.000 m/s²

Þessi gríðarlega hröðun rekur ljósbogann inn í klofningsplötur innan millisekúndna, þar sem hann er sundurgreindur, kældur og slokknaður.

Umhverfi umsókna og notkunartilvik

Iðnaðargeiri	Sérstök umsókn	Dæmigert forskrift	Mikilvægar kröfur
Sól PV (íbúð)	Strengjavörn, tengibox	10A-32A, 250V-500V DC, 2-póla, C-ferill	UV viðnám, IP65 hlíf, 20kA Icu
Solar PV (auglýsing)	Samskiptabox aðal, inverter vörn	63A-125A, 500V-1000V DC, 4-póla, 10-20kA Icu	Mikið andrúmsloft (60°C), öfugstraumþol
Sól PV (veita)	Miðlægur inverter, DC safn	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	Sértæk samhæfing, fjarvöktun
Orkugeymsla fyrir rafhlöðu	Rafhlöðuvörn, DC strætó	125A-630A, 750V-1500V DC, rafræn ferð, 4-póla	Tvíátta vörn, hár skammhlaupsstraumur
EV hleðsla	DC hraðhleðslutæki vörn, rafhlöðuviðmót	200A-400A, 500V-1000V DC, mikið þol	Tíð aðgerð, mikil ásókn, SIL 2 öryggi
Gagnaver	380V DC dreifing, UPS vörn	63A-250A, 380V DC, mikið brot, lágorkuhleypni	Lágmarks niður í miðbæ, sértæk samhæfing
Rail dráttur	Metro, sporvagn, járnbraut DC framboð	1000A-4000A, 750V-1500V DC, DC ACB	Mikið vélrænt þol, titringsþol
Marine/Offshore	Skip DC dreifing, úthafspallar	100A-400A, 500V DC, tæringarþolið	Saltúði, suðrænt, óþarfi tripping

Framleiðsluferli og framleiðsluferli

Nákvæmni framleiðsluröð

Raw Material IQC → Snertikerfisframleiðsla → Bogarrennusamsetning → Segulkerfissamþætting → Mechanism Samsetning → Kvörðun ferðaeininga → Aðalsamsetning → Hástraumsprófun → Loka QC → Umbúðir

Mikilvægar framleiðslustig

Sviði	Upplýsingar um ferli	Gæðaeftirlitspunktar
Hafðu samband við Fabrication	Silfur-wolfram (AgW 70/30) eða kopar-wolfram (CuW 80/20) snertiflötur, lóðað á koparbera, þurrka rúmfræði myndar	hörku HV 120-180, rofþol, snertiviðnám <1mΩ, lóðstyrkur >80MPa
Arc Chute Smíði	Keramikskiptiplötur (6-15 plötur eftir spennu), stálbogahlauparar, varanleg segulsamþætting, bjartsýni ljósbogahólfs rúmfræði	Rafmagnsstyrkur >3kV, bogaslökkvitími <10ms, segulflæðisþéttleiki 0,15-0,25T
Segulblásturskerfi	Staðsetning NdFeB varanlegs seguls (N52 gráðu), vinnsla á skauthlutum, fínstilling segulrásar, hitastigsuppbót	Flæðiþéttleiki ±10% umburðarlyndi, hitastuðull -0,1%/°C, afsegulsviðnám
Vélbúnaðarþing	Snögg-/fljótskipting, gormaorkugeymsla, snertilaus tenging, snertifjaðrir	Opnunarhraði tengiliða >1,2 m/s, vélrænt þol 20.000 lotur, ferðatími <20ms
Kvörðun ferðaeininga	Kvörðun tvímálms hitaeininga (±5% nákvæmni), stilling á segulmagnaðir segullokabili, sannprófun tímastraumsferils	1,05×Í enga ferð, 1,25×Í ferð <1 klst., 5×Í tafarlausri, gagnaskráningu
Hástraumsprófun	Aðal innspýtingsprófun við 10kA-20kA, sannprófun á bogaslökkvi, mæling á hitahækkun	Sannprófun á rofgetu, slit á snertingu <5% eftir prófun, endurheimt rafmagns

Forskriftir um aðalhráefni og íhluta

Hluti	Efnislýsing	Staðlar birgja	Helstu eiginleikar
Helstu tengiliðir	Silfur-wolfram (AgW 70/30) eða kopar-wolfram (CuW 80/20)	ASTM B702, IEC 60368	Hár rofþol, andsuðu, leiðni 45-55% IACS
Arc Chute Plates	Súrál keramik (Al₂O₃ 95%) eða steatít	IEC 60672	Hitaþol >1200°C, rafstyrkur >15kV/mm, bogaslökkvi
Varanlegir seglar	NdFeB N52 (Neodymium-Iron-Bor)	IEC 60404-8-1	Remanence 1.48T, þvingun >1000kA/m, hitastig stöðugt að 150°C
Segulstöng stykki	Lágt kolefnisstál 1008 eða kísilstál	ASTM A1008	Mikið gegndræpi, lítil varfærni, segulflæðisleiðsögn
Mótað hulstur	BMC (DMC-2) hitastillandi eða PA66 GF30	IEC 60664-1, UL 94 V-0	Rekjastuðull >600V, hitaþol 180°C, ljósbogavörn
Hafðu samband við Springs	Beryllíum kopar (CuBe2) eða ryðfríu stáli 301	ASTM B196	Þreytuþol >50.000 lotur, stöðugur þrýstingur, tæringarþol
Flugstöðvar	Kopar C11000 með tini eða silfurhúðun	ASTM B187	Straumþéttleiki 1,5-2,0 A/mm², lágt snertiþol, oxunarþol
Bimetallic frumefni	Inconel / óvirkt stál samsett	ASTM B388	Sveigjuhraði 0,2mm/°C, stöðugleiki ±3%, kvörðunarnákvæmni ±5%
Rafeindahlutir (fyrir rafeindabúnað)	PCB í iðnaðarflokki, Hall skynjarar, ARM örgjörvar	IEC 60721-3-3	-25°C til +70°C notkun, EMC Level 3, SIL 2 hæf

Samræmi við staðla og prófunarreglur

Alþjóðlegur staðlarammi

Standard	Gildissvið	Gildandi einkunnir
IEC 60947-2	Lágspennurofabúnaður - Aflrofar (innifalið DC)	Alhliða staðall fyrir DC rofar allt að 1500V DC
IEC 60898-2	Aflrofar fyrir DC rekstur (heimili)	DC MCBs allt að 125A, 220V DC (1-póls), 440V DC (2-póla)
IEC 61643-31	SPDs fyrir ljósvökvaforrit	Samhæfing DC bylgjuvarnar með brotsjórum
GB/T 14048.2	Kínverskur landsstaðall	CCC vottun fyrir Kína markað

Mikilvægar DC prófunarkröfur:

Mikilvægt DC hleðslustraumpróf: Staðfesting á stöðvunarstraumi þar sem ljósbogatími eykst verulega

Skammhlaupsrofgeta: Prófað við hámarks DC spennu með tilgreindum tímafasta (L/R hlutfall)

Ofhleðsla frammistöðu: Staðfesting á hitaferð á 1,45×In í 1 klst

Lögboðnar gerðarprófanir (IEC 60947-2 fyrir DC)

Prófflokkur	Sérstakt próf	Samþykkisviðmið
Hitastig hækkun	Stöðugur straumur á einkunninni In	Tengi ≤80K (silfur), ≤65K (ber), hulstur ≤40K
Rafmagns eiginleikar	Afltíðniþol (2,5kV-3,5kV/1mín), högg (8kV)	Engin bilun, ekkert yfirfall
Slagareiginleikar	Ofhleðsla: 1,05×In (engin ferð), 1,25×In/1,45×In (ferð innan marka)	Hefðbundinn útrásartími á hverja kúrfu
	Skammhlaup: 5×In, 10×In tafarlaus ferð	<20ms aðgerð
Rekstrarafkoma	Vélrænn: 20.000 lotur; Rafmagn: 10.000 lotur	<5% færibreytudrif
Skammhlaupsrof	Icu (fullkominn), Ics (þjónusta) við nafnjafnspennu	Vel heppnuð truflun, engin snertisuðu
Mikilvægur DC álagsstraumur	Staðfesting á tímamörkum fyrir ljósboga	Engin óhófleg ljósbogamyndun innan einkunnasviðs
Magnetic Blowout Staðfesting	Bogaslökkvitími, heilleiki bogahólfs	<10ms lengd ljósboga, ekkert hólfsbrot
Umhverfismál	Rakur hiti, kuldi, þurr hiti, titringur	Virkar eftir kælingu

Gæðaeftirlit og skoðunarstaðlar verksmiðju

Komandi efni QC (IQC)

Efni	Skoðunarvörur	Sýnatökuáætlun	Búnaður
Ábendingar um snertingu við wolfram	Þéttleiki, hörku, silfurinnihald, víddarþol	Á hverja lotu	Litrófsmælir, hörkuprófari, CMM
NdFeB seglar	Remanence, þvingun, hitastuðull, málun	Á hverja lotu	Hysteresisgraph, Helmholtz spóla
Keramik plötur	Rafmagnsstyrkur, hitaáfallsþol, mál	Á hverja lotu	Rafmagnsprófari, hitaáfallshólf
Koparberar	Leiðni, hörku, málunarþykkt	Á hverja lotu	Leiðnimælir, míkrómeter, XRF
Hitaplast	Glerinnihald, seigja, lækningartími, eldfimi	Á hverja lotu	DSC, bræðslumælir, UL 94 tæki

Gæðaeftirlit í vinnslu (IPQC)

Stöð	Stjórna færibreytur	Tíðni	Aðferð
Hafðu samband við lóða	Hiti 800-850°C, andrúmsloft, liðstyrkur	Hverjar 100 einingar	Hitaeining, skurðarprófari, málmgreining
Segulstaðsetning	Pólun sannprófun, flæðiþéttleiki, röðun	Hver eining	Flæðimælir, sjónkerfi
Bogarrennusamsetning	Platabil, segulstilling, rúmfræði hlaupara	Á 50 einingum	Go/no-go mælar, flæðiþéttleiki kortlagning
Kvörðun vélbúnaðar	Opnunarhraði, snertiþrýstingur, útfallskraftur	Hver eining	Háhraðamyndavél, kraftmælir, sjálfvirkur bekkur
Ferðaeiningaprófun	Tím-straumferill, tafarlaus ferð, umhverfisuppbót	Hver eining	Aðal inndælingarprófari (10.000A), gagnaskráning

Endanleg gæðaeftirlit (FQC) & Outgoing QC (OQC)

Prófunarhlutur	Standard	Sýnisstærð
Staðfesting á skautun	Rétt +/-/straumstefnumerking	100%
Snertiþol	<1mΩ á stöng	100%
Rafmagn þolir spennu	2,5kV AC/1 mín	100%
Einangrunarþol	>100MΩ @ 500V DC	100%
Slagareiginleikar	1,05×In, 1,25×In, 5×In, 10×In staðfesting	100%
Segulblástursaðgerð	Bogaslokkunarpróf við nafnstraum	100%
Vélrænn rekstur	10 ON-OFF lotur, sléttur gangur	100%
Sjón- og víddarskoðun	Úthreinsun, skrið, merkja varanleika	100%
Stórstraumssýni	Staðfesting á rofgetu (10kA)	AQL 0,65
Heilleiki umbúða	Fallpróf, titringur (ISTA 3A)	Á lóð

Framleiðsluinnviðir og framleiðslugeta

Háþróaður framleiðslubúnaður

Búnaðarflokkur	Véllýsing	Virka	Getu
Hafðu samband við Fabrication	Tómarúm lóðaofn (10⁻³ mbar, 900°C)	Volfram-silfur snertilóð	5.000 tengiliðir á dag
Segulsamsetning	Sjálfvirk staðsetning seguls með pólunarskynjun	NdFeB segulsamþætting, flux sannprófun	3.000 samkomur/dag
Arc Chute Production	Pressun á keramikplötu, brennslu, málmvinnslu	Framleiðsla á skiptingarplötum	10.000 plötur á dag
Vélbúnaðarþing	Verkalýðssamkomur	Háhraðasamsetning, kvörðun	2.000 einingar/dag á línu
Prófunarbúnaður	Aðal innspýtingarprófunarsett (20.000A DC getu)	Staðfesting á hástraumsferð	300 einingar á dag
	Bogaslokknunarprófunarhólf (háhraða myndgreining)	Bogahegðunargreining, sannprófun á útblástur	50 einingar á dag
	Umhverfisprófunarhólf (hitastig, raki, titringur)	IEC 60068-2 samræmi	100 einingar á dag

Framleiðslugeta og afgreiðslutími

Vöruflokkur	Mánaðarleg afkastageta	Venjulegur afgreiðslutími	Brýn pöntunargeta
DC MCB 1P/2P (10A-63A, 250V-500V)	200.000 einingar	4-5 vikur	5 dagar
DC MCB 4P (63A-125A, 1000V)	100.000 einingar	4-5 vikur	7 dagar
DC MCCB (125A-400A, 500V-1000V)	30.000 einingar	4-5 vikur	10 dagar
DC MCCB (630A-1600A, 1000V-1500V)	10.000 einingar	4-5 vikur	2 vikur
Háspenna DC (1500V+, sérhæft)	Verkefnagrunnur	8-12 vikur	4 vikur

Verkfræði- og tækniteymisskipulag

deild	Starfsfólk	Sérfræðiþekking	Ábyrgð
R&D verkfræði	5 verkfræðinga	Eðlisfræði jafnstraumboga, segulsviðsuppgerð, snertiefni, rafeindatækni	Ný þróun DC brotsjór, einkaleyfisafn (35+ einkaleyfi), HVDC nýsköpun
Ferlaverkfræði	20 verkfræðingar	Vacuum lóðun, segulsamsetning, keramikvinnsla, sjálfvirkni	Framleiðsluhagræðing, afrakstursaukning (>98%), Industry 4.0 samþætting
Prófun og staðfesting	15 verkfræðingar	Hástraums DC prófun, ljósbogaslokkunargreining, umhverfishermun, EMC	Samhæfing tegundaprófunar (IEC 60947-2), bilunargreining, vottun
Umsóknarverkfræði	12 verkfræðingar	Sól PV hönnun, rafhlöðugeymslukerfi, EV hleðsla, DC örnet	Tækniaðstoð viðskiptavina, kerfishönnun, sértæk samhæfing
Gæðatrygging	30 tæknimenn	ISO 9001, ISO 14001, tölfræðiferlisstýring, mælifræðirannsóknarstofa	Birgjaúttekt, ferliendurskoðun, leiðréttingaraðgerðir, kvörðunarstjórnun

Af hverju framleiðsla okkar á DC hringrásarrofa stendur í sundur

Framleiðsluaðstaða okkar stendur fyrir15 ára sérhæfing í DC hringrásarvörn, sem skilar brotsjórum sem fara yfir alþjóðlega staðla í gegnum:

Sérfræðiþekking á eðlisfræði boga: Sérstök segulblásturshönnun með bjartsýni Lorentz krafta rúmfræði, sem nær <10ms bogaútrýmingu við 1500V DC

Lóðrétt samþætting: Innanhúss wolfram-silfur snertilóð, NdFeB segulsamsetning og keramikbogaframleiðsla sem tryggir fullkomið gæðaeftirlit

Prófa innviði: $4M+ fjárfest í hástraums DC rannsóknarstofum sem geta gert 20.000A truflunarprófanir, ljósbogaslokknun á háhraða myndgreiningu (100.000 fps) og umhverfishermun

Áhersla á endurnýjanlega orku: Sérhæfð hönnun fyrir PV sólarorku (1000V-1500V), rafhlöðugeymslu (tvíátta vörn) og rafhleðslu rafbíla (þolir mikla innblástur)

Nýsköpun í föstu formi: Þróun á hálfleiðurum byggðum jafnstraumsrofum fyrir <1ms notkun í mikilvægum rafhlöðuvarnarforritum

Fyrir tækniforskriftir, samhæfingu sólarljósaverndar, hönnun rafhlöðugeymslukerfis eða tímaáætlun verksmiðjuúttektar, veitir verkfræðiteymi okkar beint samráð til að tryggja að DC raforkukerfin þín uppfylli bæði öryggiskröfur og markmið um rekstraráreiðanleika.

View as

1000V DC mótað hylkisrofi

CDADA er áreiðanlegur framleiðandi í Kína, getur boðið 1000V DC mótað hylki hringrás um allan heim. Það er allt að 800A, IEC-samhæft, fyrir sólarorku og jafnstraumsnet. 2P/4P valkostir, 20–40kA brot, með einangrun og fylgihlutum. DIN eða pallborðsfesting. Treyst af alþjóðlegum sólarsamþætturum.

Sjá meira >> Sendu fyrirspurn >>

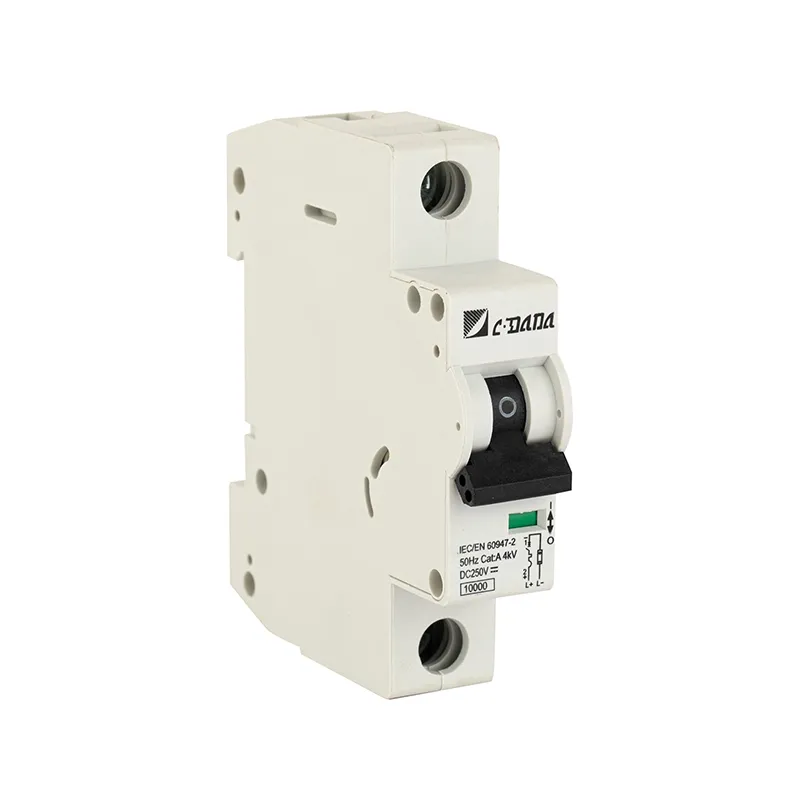

250V DC smárafrásarrofi

CDADA er góður kostur til að vera birgir þinn fyrir DAB7-63 250V DC smárafrásarrofa 1P, 1–63A, með 6kA rofgetu. Þessi vara er tilvalin fyrir sólarorku, fjarskipta- og DC kerfi. DIN-teinn festur, með skýrum ON/OFF vísi og RoHS samræmi. Vinsamlegast hafðu samband við okkur til að fá beint verksmiðjuverð.

Sjá meira >> Sendu fyrirspurn >>

CDADA er DC aflrofi framleiðandi og birgir í Kína. Verksmiðjan okkar þjónar fjölbreyttum atvinnugreinum eins og raforkukerfum, sjálfvirkni bygginga og iðnaðarframleiðslu og býður upp á sveigjanlegar OEM / ODM lausnir.
