Föst gerð mótað tilfelli rafrásarrofi

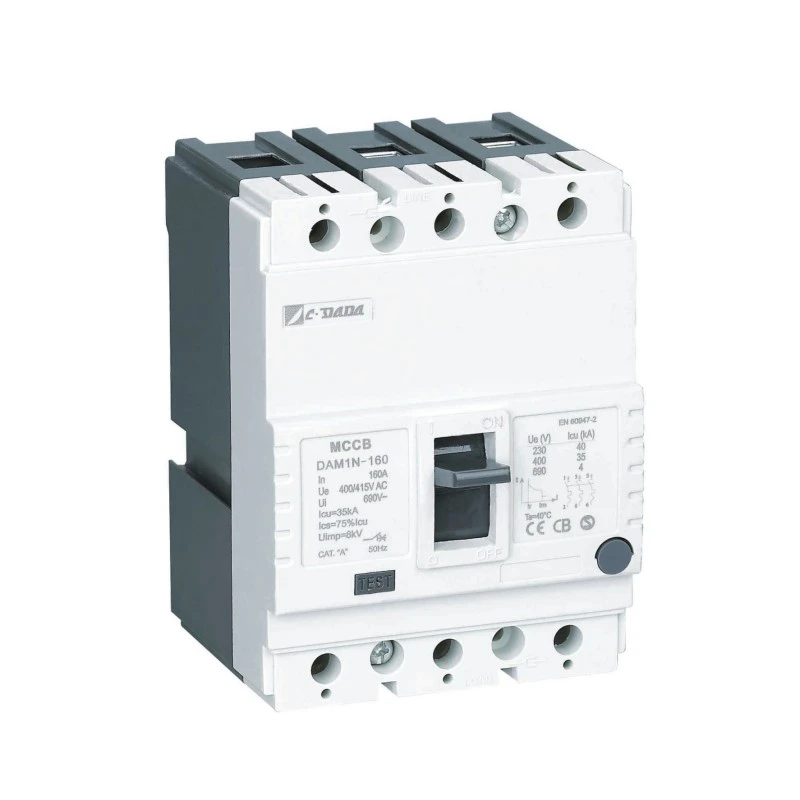

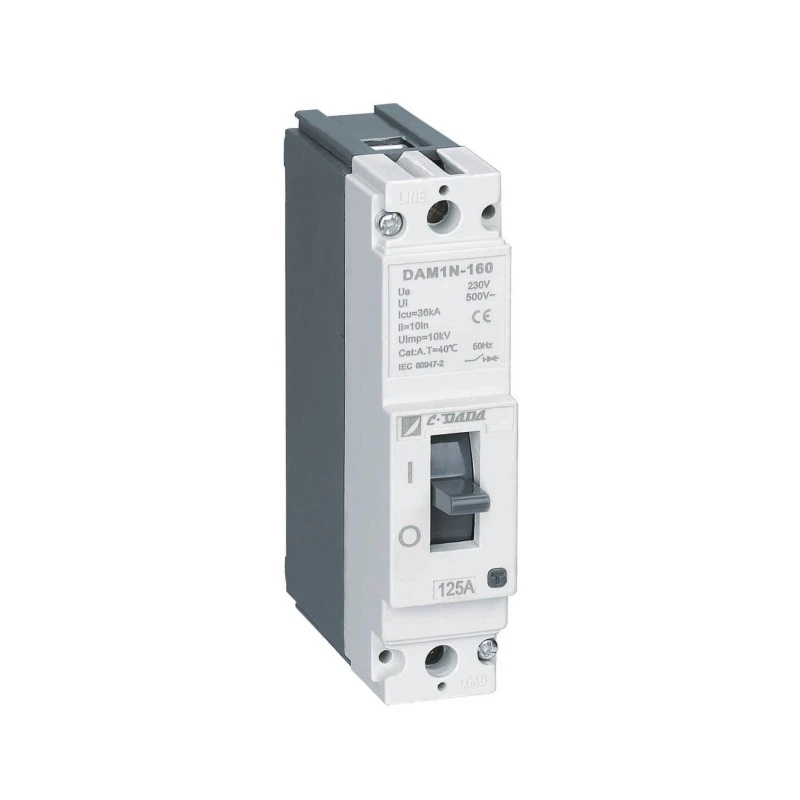

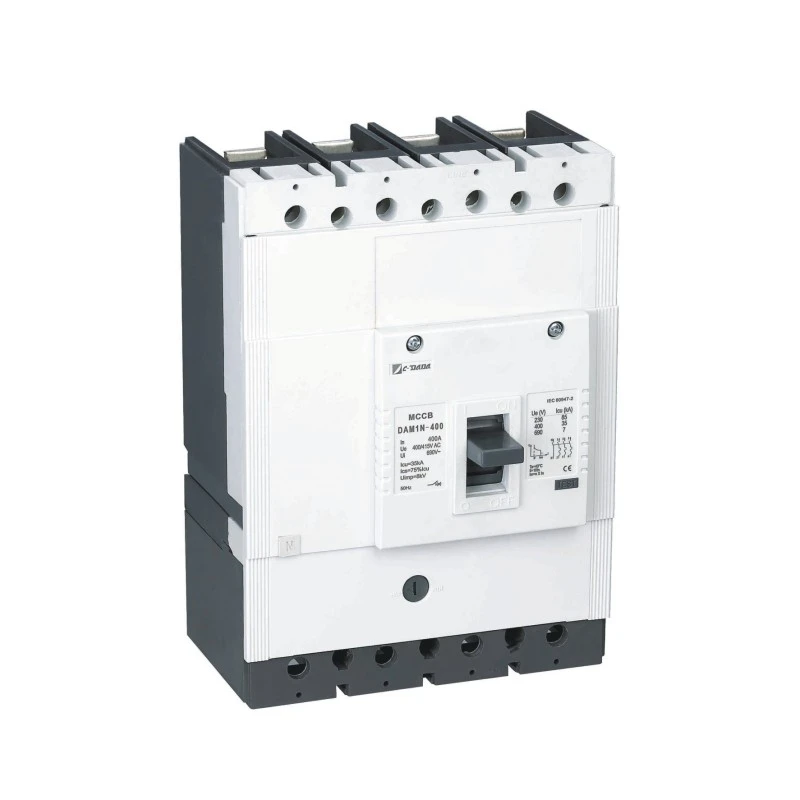

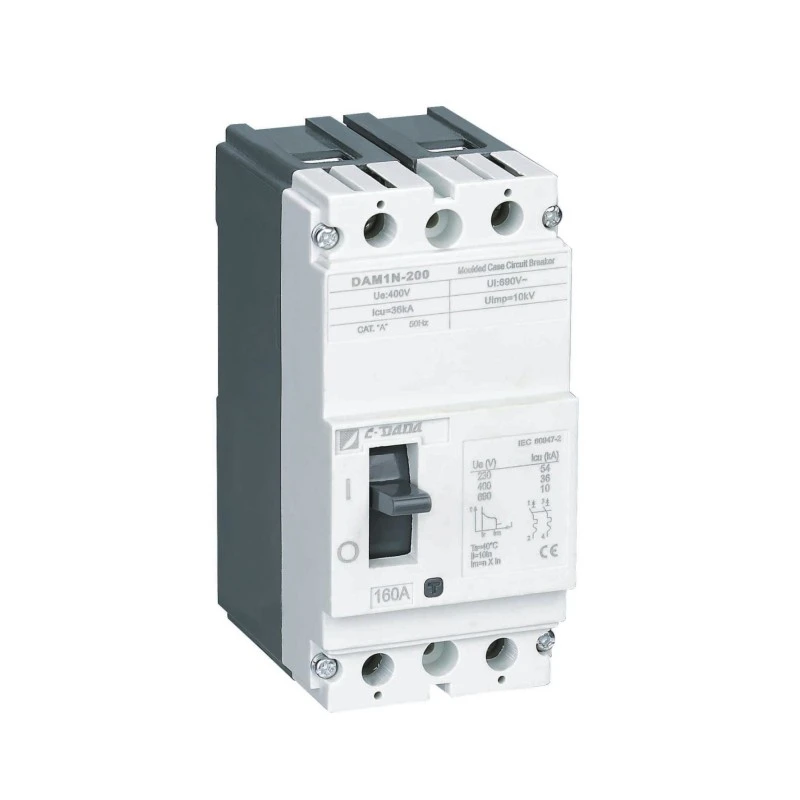

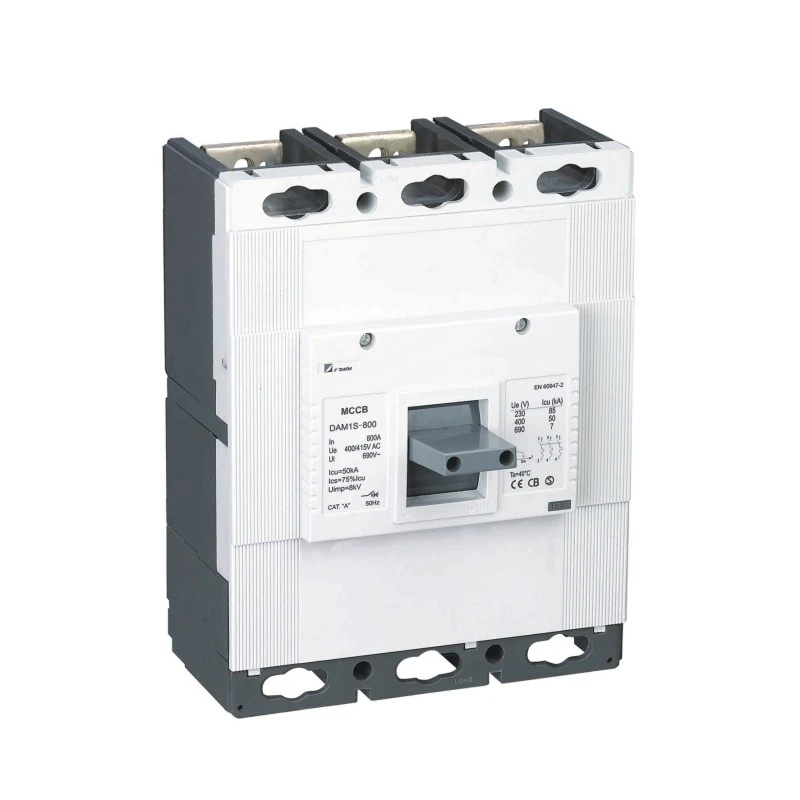

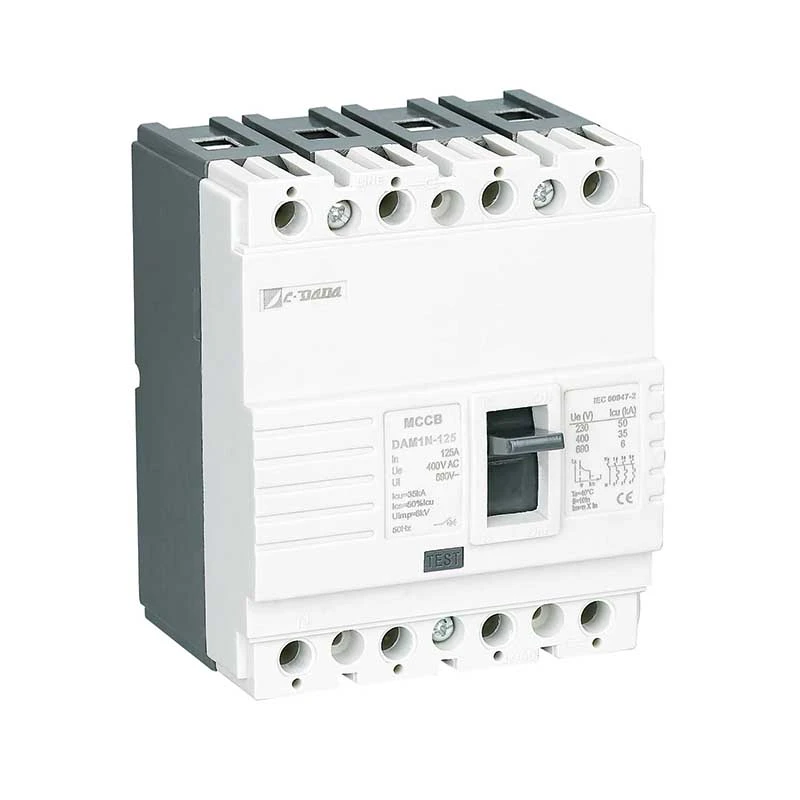

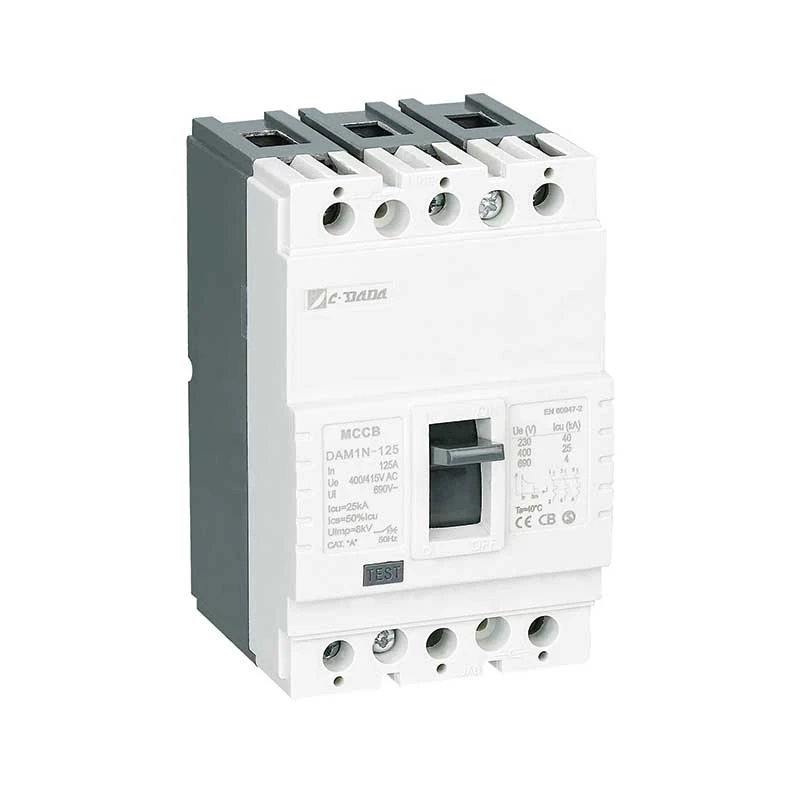

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1 röð uppfyllir þarfir hvers kyns forrits, allt frá litlum notendum til iðnaðar spenni og dreifingaruppsetningar.

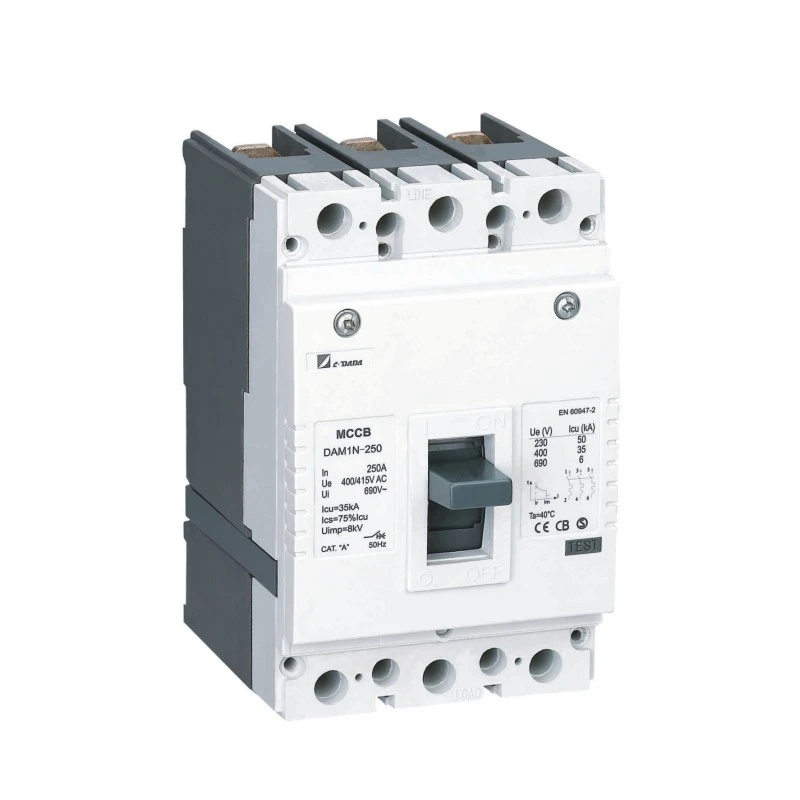

DAM1 röðin hefur sjö rammastærðir, allt að 1600A, brotgetu allt að 100 kA, rekstrarspenna allt að 1000 volt, uppfyllir auðveldlega margs konar alhliða rafmagns- og vélrænan aukabúnað, býður upp á margs konar uppsetningarlausnir til að hámarka þarfir hvers raforkukerfis.

Með alþjóðlegri vottun KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 er besti kosturinn fyrir raftækjaverksmiðjur og OEM um allan heim.

Lykilforskriftir

Rafmagnsbreytur DAM1 MCCB mótaðs aflrofa

● Icu:O-t-CO próf(O:Opið maneuver,CO:Close-Open maneuver,t:Biðtímalengd)

● Ics:O-t-CO-t-CO próf (O:opið maneuver, CO:Close-Open maneuver,t:Biðtíminn)

★ ON/I staða: Það gefur til kynna að tengiliðir rofans séu lokaðir. Í þessari stöðu er rofarstöngin í efstu stöðu

★ TRIP Staða: Það gefur til kynna að rofinn sé opnaður vegna einhverrar bilunar (of mikið álag eða skammhlaup). Í þessu tilviki er rofarstöng í miðstöðu á milli ON og OFF stöðu. Til þess að færa rofann, sem er í akstursstöðu, í ON stöðu; ýttu rofarstönginni niður eins og sýnt er með OFF-merkinu

Brotinn skal stilltur með "smelli" hljóði. Eftir það skaltu toga í stöngina eins og sýnt er með ON tákninu til að loka rofanum

★ OFF/0 Staða: Það gefur til kynna að tengiliðir rofa séu opnir. Þannig er rofarstöngin í neðstu stöðu.

Eðlisfræðilegar breytur DAM1-125 MCCB mótaðs hylkisrofa

Vinnureglur og verndarkerfi

★ Hitavörn (ofhleðsla)

Tvímálmröndin beygist þegar hún er hituð með viðvarandi yfirstraumi (> málstraumur). Beygjuhraðinn er í réttu hlutfalli við núverandi stærðargráðu - tryggir öfugsnúna útfærslu sem líkir eftir hitauppstreymi snúrunnar, kemur í veg fyrir óþægindi á meðan búnaður er verndaður.

★ Segulvörn (skammhlaup)

Meðan á skammhlaupi stendur (t.d. áfanga-til-fasa eða fasa-til-jarðar), togar hástraums segulsvið samstundis í segullokastimpilinn og sleppir læsingarbúnaðinum innan millisekúndna - slítur bilunarstraumi áður en hitaskemmdir verða.

Kostir vöru

★ Líkami og kápa:

Glertrefja pólýester plastefni hefur verið notað sem yfirbygging og hlífðarefni í samræmi við EN 60512-20-2 staðal. Þetta efni, sem er kallað BMC (Bulk Moulding Compound) í bókmenntum, er valið vegna hárra rafmagns- og vélrænna gilda og þolir stöðugt hitastig upp á 160 ℃. BMC efni brennur ekki við snertingu við vír við 960 ℃ hitastig í samræmi við IEC 695-2-1

Tvímálmur: Tvímálmur er efni sem samanstendur af samsetningu tveggja plötumálma með mismunandi framlengingarstuðla gegn hita. Straumurinn sem fer í gegnum rofann hitar upp bimetall. Vegna áhrifa þessa hita. tvímálmur beygir sig í átt að minni teygjanlegu plötunni. Þar sem hitinn eykst eftir því sem straumurinn sem fer í gegnum rofann eykst, hitnar tvímálmur meira og beygir sig meira. Þannig stjórnar það opnunarbúnaðinum til að opna rofann.

★ Tengiliðir:

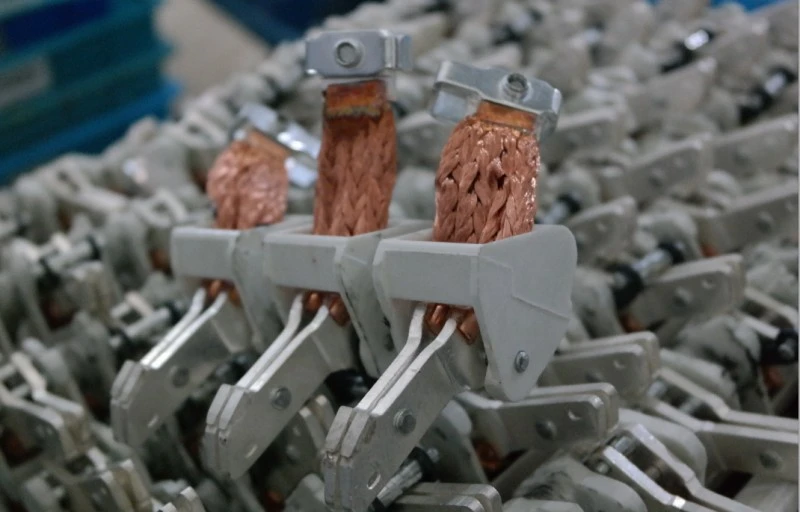

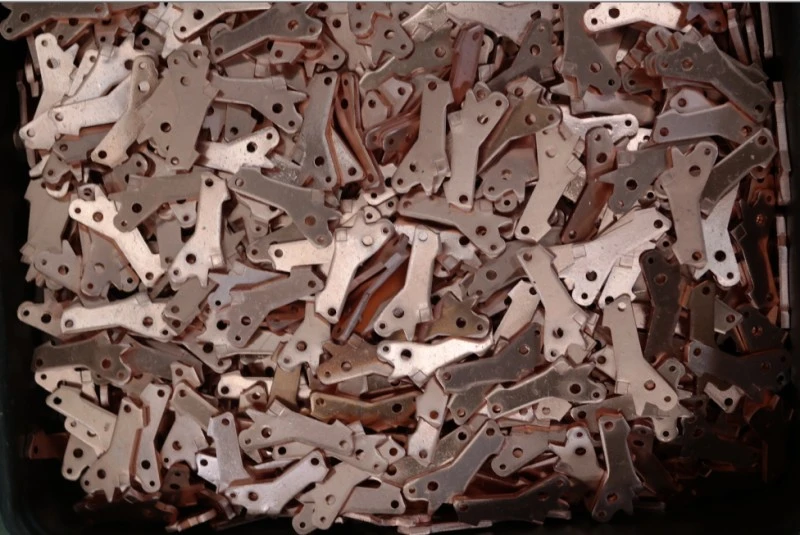

Snertiblendi er ákvarðað fyrir brotsjóma með því að taka tillit til brotinna og borinna straumgilda og smíði Venjulega eru silfur, grafít, nikkel, wolfram álfelgur notaðir í brotsjór Tengiliðir, sem eru gerðir úr silfur-grafít málmblöndur með sléttari uppbyggingu, eru notaðir í föstum (neðri) snertingum, silfur wolfram tengiliðir, sem eru harðari, eru notaðir í hreyfanlegum (efst) snertum. Búið er að tryggja stíflaða uppbyggingu í hreyfanlegum tengiliðum. Á þennan hátt eiga snertiflöt og hörð álfelgur stað á mjúkum föstum snertum í hverri opnun-lokun.

Þannig er lægsta viðnám tryggð. Hreyfanleg snerting ætti að snerta fasta snertingu mjög vel til að hafa lágt snertiviðnám. Hins vegar veldur of mikill snertiþrýstingskraftur skemmdir á snertingum á skemmri tíma en venjulega. Snertiblöndur eru mjög mikilvægar fyrir heilbrigða opnun-lokun.

★ Bogaslökkviklefi (skilari):

Skiljarar eru notaðir til að slökkva á boganum sem myndast við notkun brotsjórs sem starfar undir orku. Á meðan snerting á hreyfingu er aðskilin frá fastri snertingu heldur straumur áfram að flæða á milli tengiliða um stund og þetta er kallað bogi. Þessi bogi ætti að vera útdauð á mjög stuttum tíma

★ Útrýming boga:

Boga er ýtt í átt að skiljum vegna segulsviðs sem myndast í kringum bogann. Þannig lengist ljósbogi og verður grannur og brotnar af milli skiljuplata (Mynd-5). Vegna eiginleika efnisins sem notað er á hliðarveggi skiljanna kemur gas út vegna hás hitastigs af völdum ljósbogans. Þetta gas hefur mikilvæg áhrif á útrýmingu ljósbogans.

Umsókn

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) er treyst á mikilvægum innviðum:

★ Iðnaður: Stálverksmiðjur, olíu- og gaspallar, efnaverksmiðjur

★ Heilsugæsla: Aðal- og undirdreifingarráð sjúkrahúsa

★ Samgöngur: Járnbrautarmerki, farangurskerfi flugvalla

★ Auglýsing: Skýjakljúfar, gagnaver, verslunarmiðstöðvar, ráðstefnumiðstöðvar

★ Opinberir staðir: Leikhús, leikvangar, opinberar byggingar

Kostir við uppsetningu og viðhald

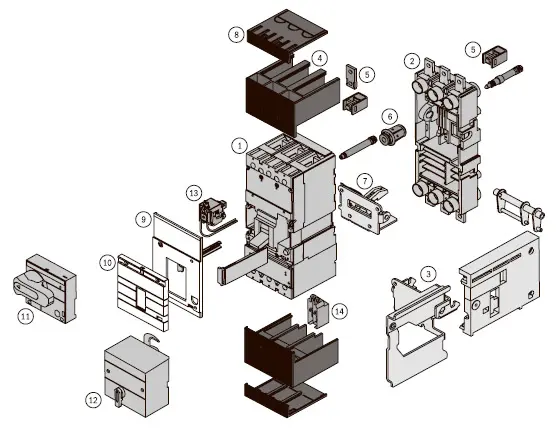

★ Auðveld samþætting:

Staðlað sett inniheldur rúllur, fasahindranir og vélbúnað

Valfrjáls aukabúnaður: viðvörunartengiliðir, shunt/undirspennulosarar, rafmagnsstýringartæki

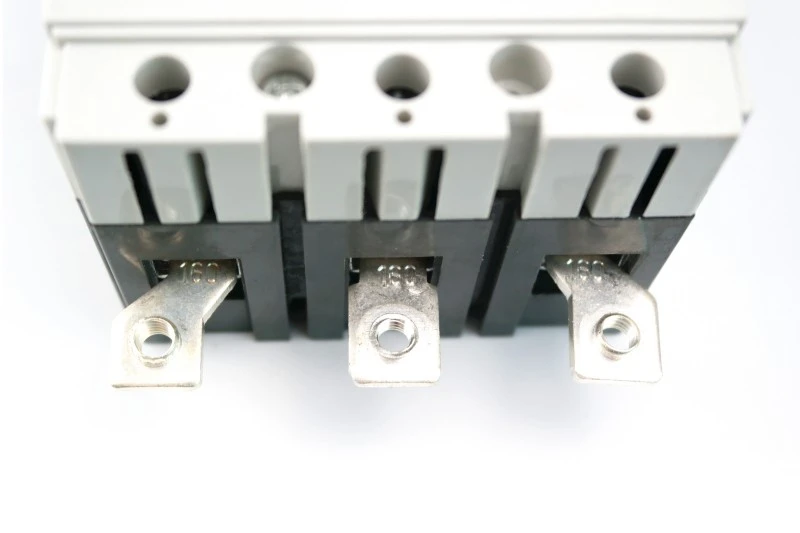

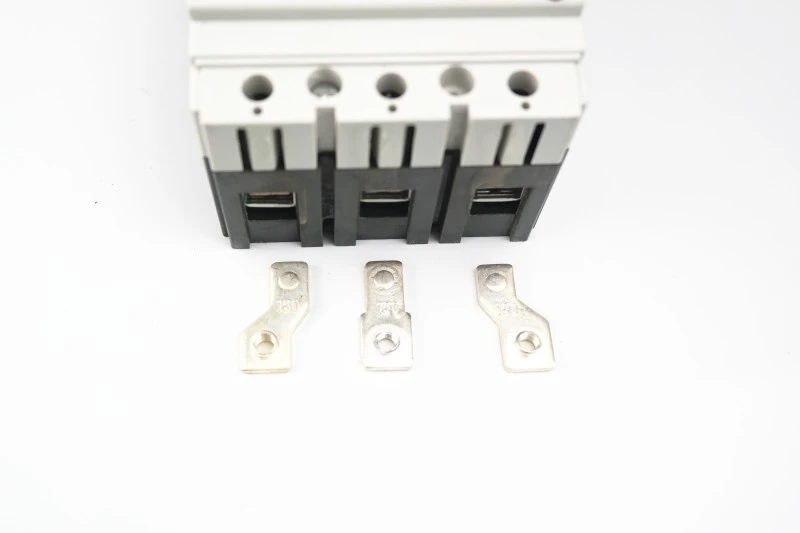

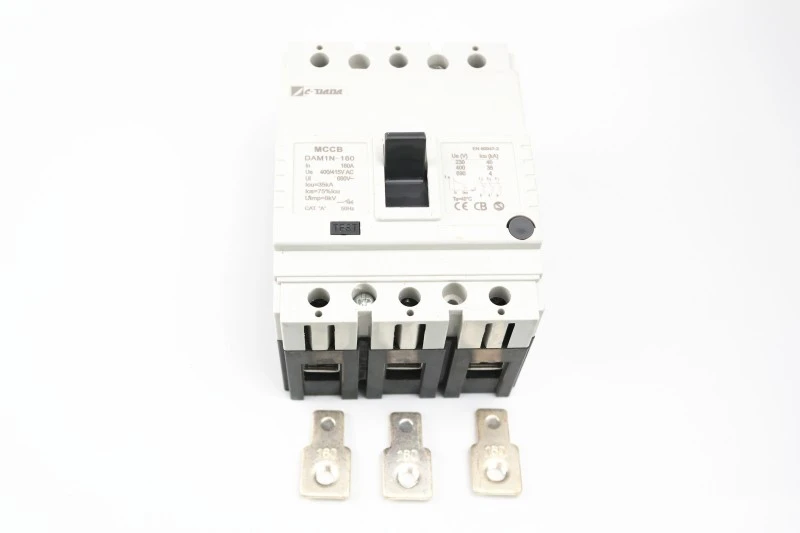

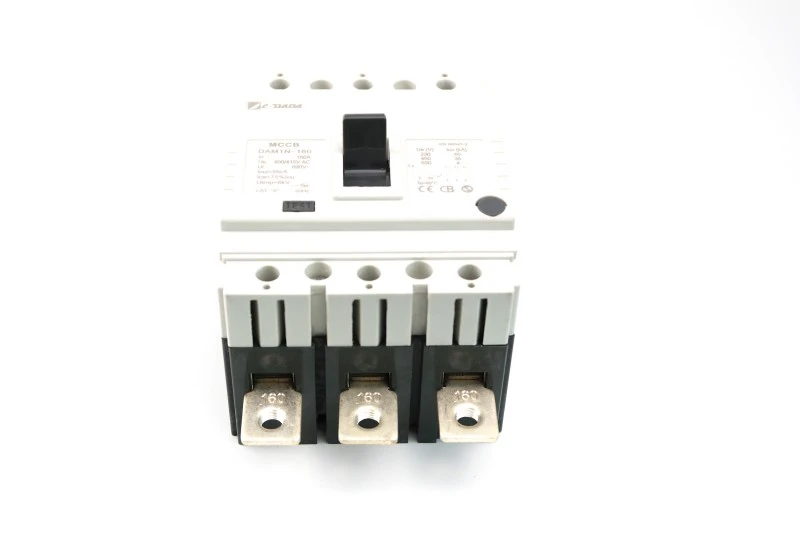

1) Tengdu með framlengdri rúllustangi (mynd 1)

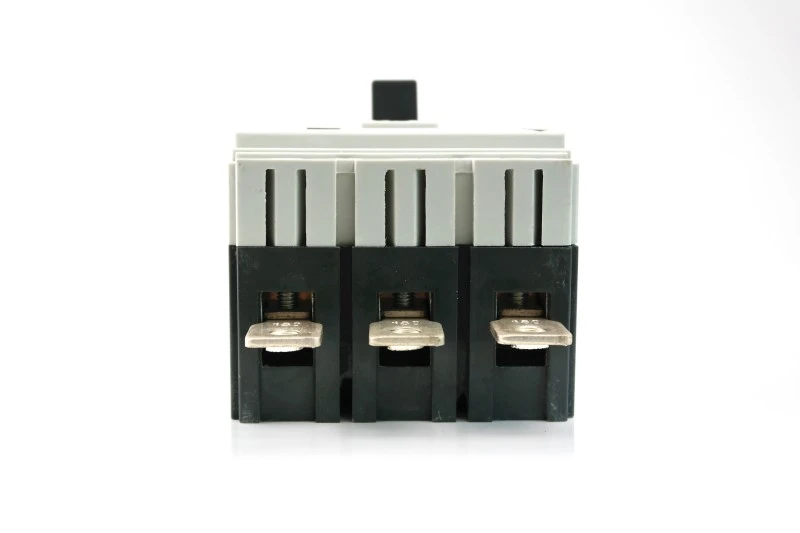

2) Tengdu með dreifingarstöðinni (mynd 2)

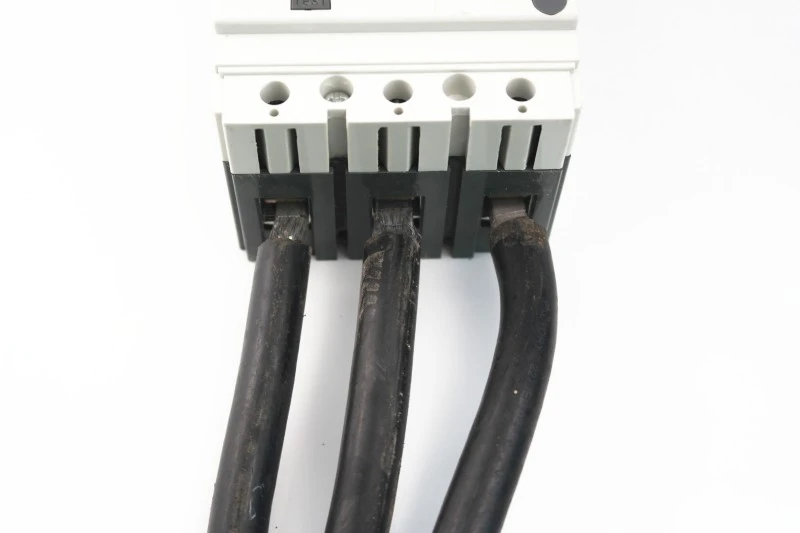

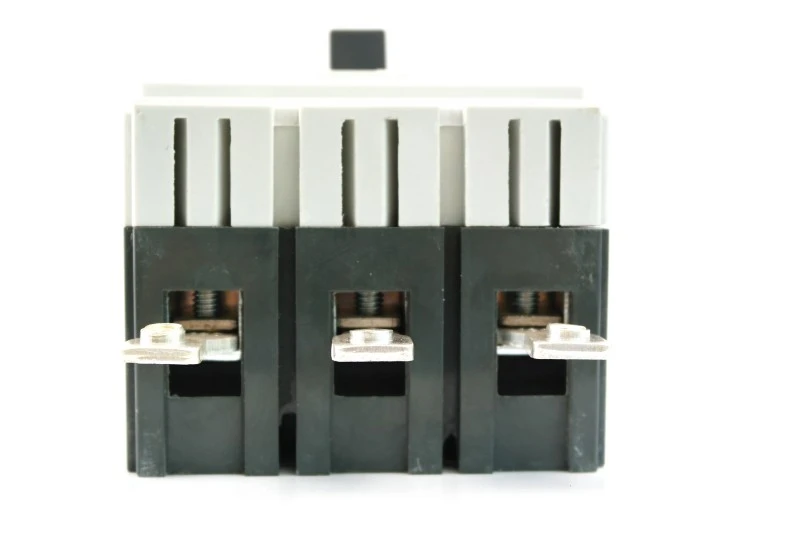

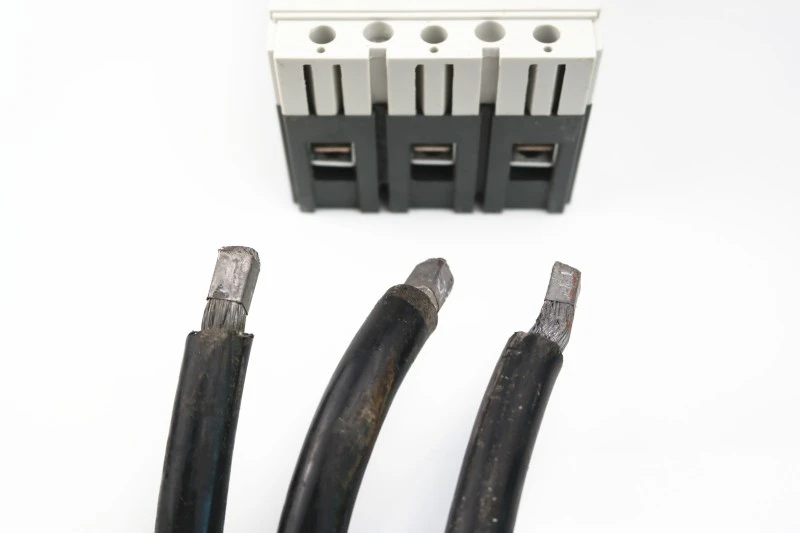

3) Tengdu snúruna beint (mynd 3) án þess að nota snúruna.

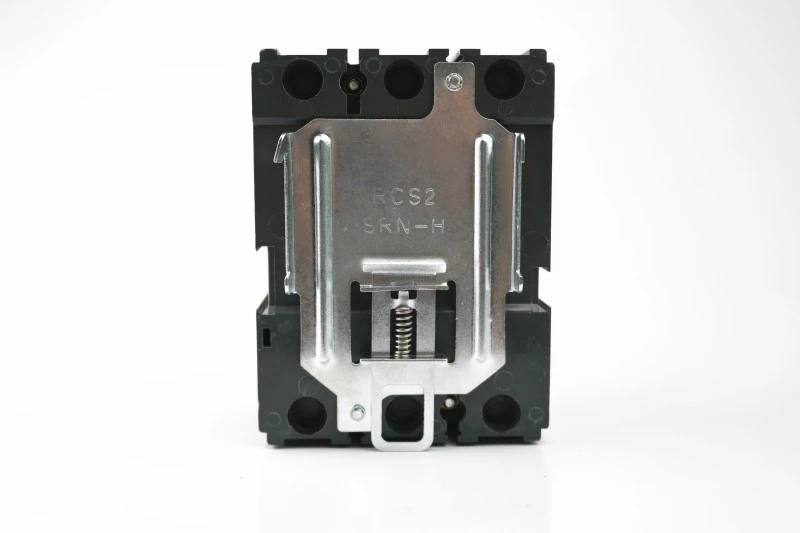

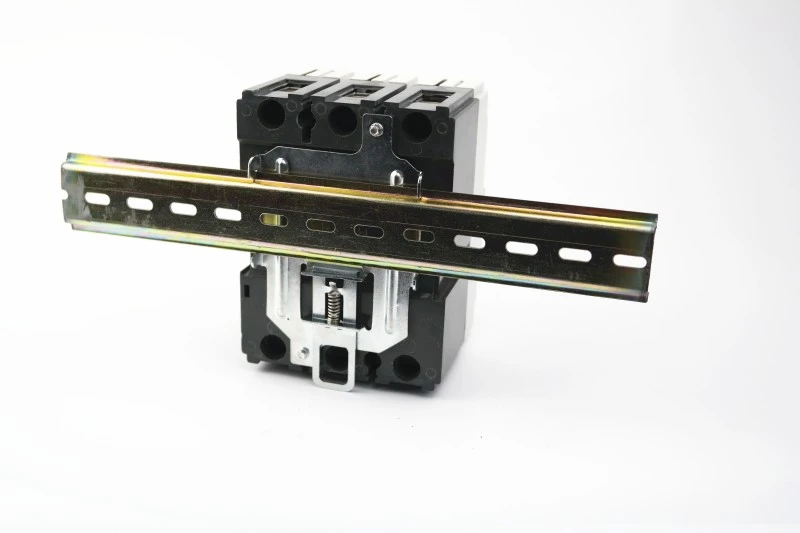

Með hjálp sérstakra klemmu er hægt að setja 125 og 160 einingar á DIN-teina.

Brotari með klemmu

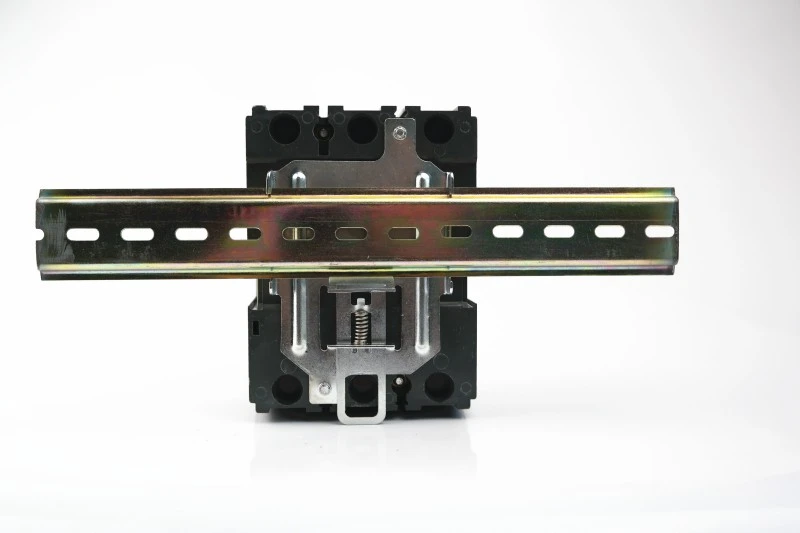

klemma með DIN járnbrautum

klemma með DIN járnbrautum

★ Plásssparandi hönnun:

10–20% léttari og fyrirferðarmeiri en innlendir valkostir

Gerir smærri girðingarstærðir → lægri efnis- og sendingarkostnaður

★ Notendavæn endurstilling:

Skýr TRIP vísbending kemur í veg fyrir að blinda lokist aftur

Heyrilegur „smellur“ staðfestir rétta vélrænni tengingu

★ Framtíðartilbúið:

Styður viðbætur og útdráttarsett (fyrir valdar gerðir)

Samhæft við snjallvöktunarviðbætur

Af hverju að velja CDADA?

1. Við erum leiðandi framleiðandi í 42+ ár. Fyrirtækið okkar stofnað árið 1983, þróast mjög hratt í 40 ár.

2. Samstæðan, sem samanstendur af 3 verksmiðjum, á 52.400 m² framleiðslusvæði og hefur meira en 500 starfsmenn. Við höfum fjárfest næstum tíu milljónir júana til að auka starfsemi okkar og uppfæra verkstæði okkar.

3. Verksmiðja endurskoðuð af INTERTEK, DEKRA & GMC

4. Hástyrktar öskjur, brettivörn, góð fyrir langtímaútflutningsflutninga

Algengar spurningar (algengar spurningar)

Spurning 1: Er hægt að festa DAM1 fasta gerð mótaða hylkisrofa á DIN járnbrautum?

A1: Já—módel 125A og 160A er hægt að setja á DIN tein með því að nota sérstakt klemmu sem er valfrjálst. Hærri einkunnir eru eingöngu settar á spjaldið.

Q2: Hvaða vottorð hefur DAM1 serían?

A2: Það er vottað með CE, CB, ASTA, KEMA, SEMKO og RoHS, sem tryggir samræmi í ESB, Miðausturlöndum, Suðaustur-Asíu og víðar.

Spurning 3: Hvernig endurstilla ég rofann eftir ferð?

A3: Fyrst skaltu færa stöngina alveg niður í OFF (þú heyrir smell), dragðu hana síðan upp í ON. Þvingaðu það aldrei beint frá TRIP til ON.

Q4: Eru hjálpartæki samhæfð?

A4: Já—viðvörunartengiliðir, aukatengiliðir, shunt/undirspennulosarar og rafmagnstæki er hægt að bæta við án þess að taka í sundur.

Spurning 5: Er DAM1 hentugur til að skipta um eldri brotsjóa?

A5: Algjörlega. Fyrirferðarlítið fótspor þess gerir kleift að skipta beint út eldri MCCB í flestum spjöldum - sparar tíma og uppfærslukostnað.
