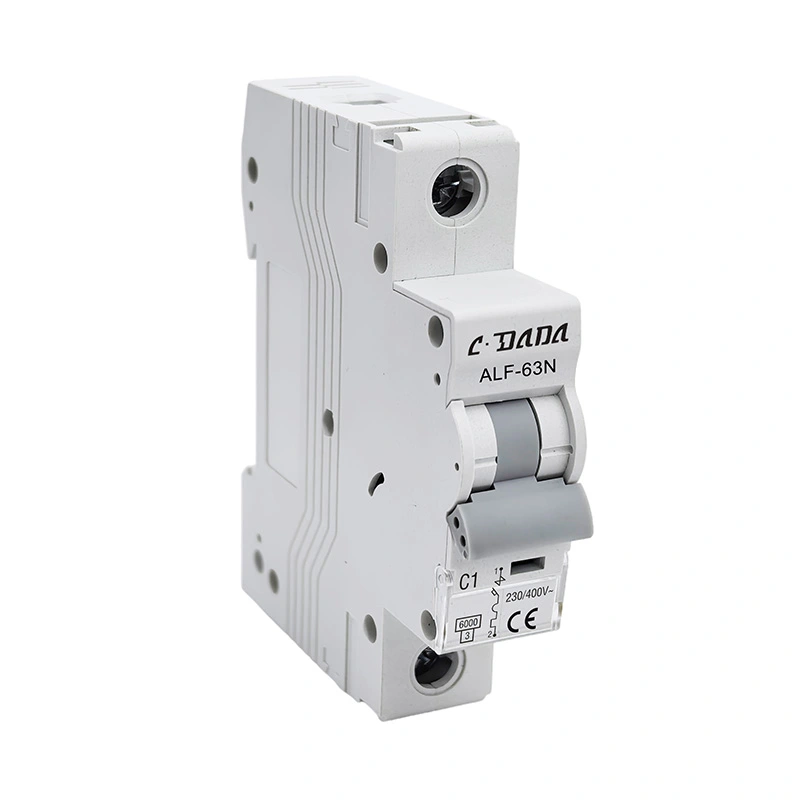

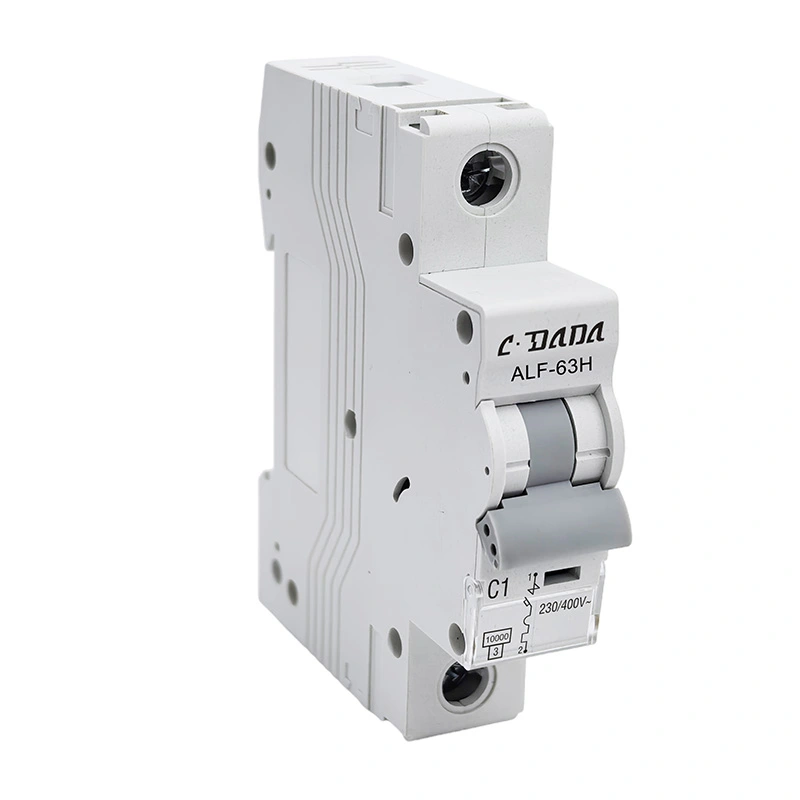

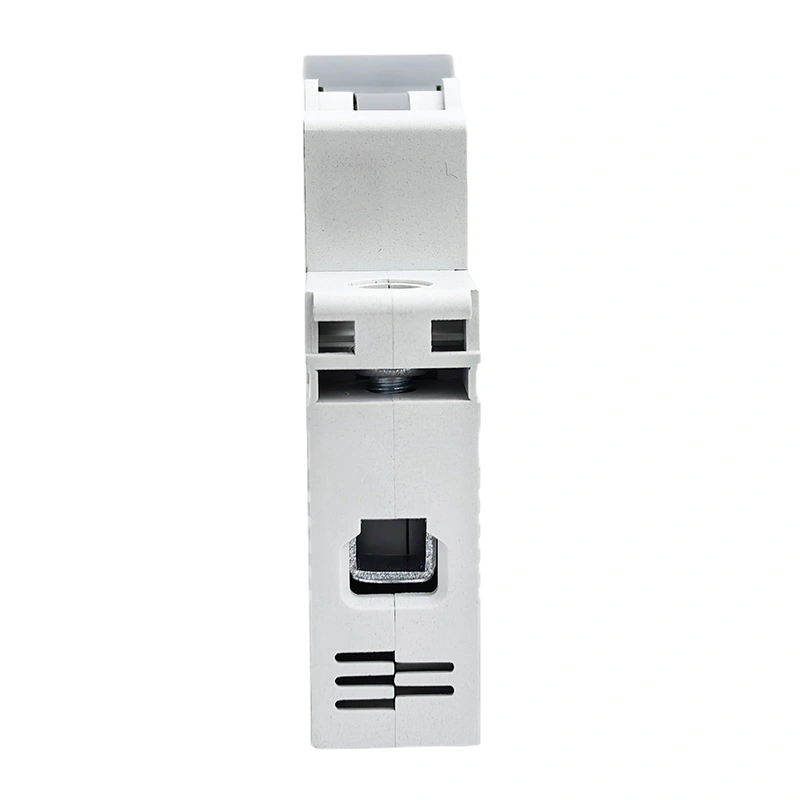

6KA 10kA lítill rafrásarrofi

ALF-63N/H röð hárbrotandi 6KA 10kA smáhringrás (MCB), er í samræmi við IEC60898 staðalinn, MCB hefur einkenni áreiðanlegrar frammistöðu, nákvæmrar verndaraðgerðar, stutts losunartíma og mikils brotgetu, lítið magn líka. Það er mikið notað í og ​​ofhleðsla snertibúnaðar, rofabúnaðar og rafmagnstækja.

Hafðu samband við CDADA og veldu okkur sem framleiðanda þinn, við getum boðið OEM / ODM þjónustu.

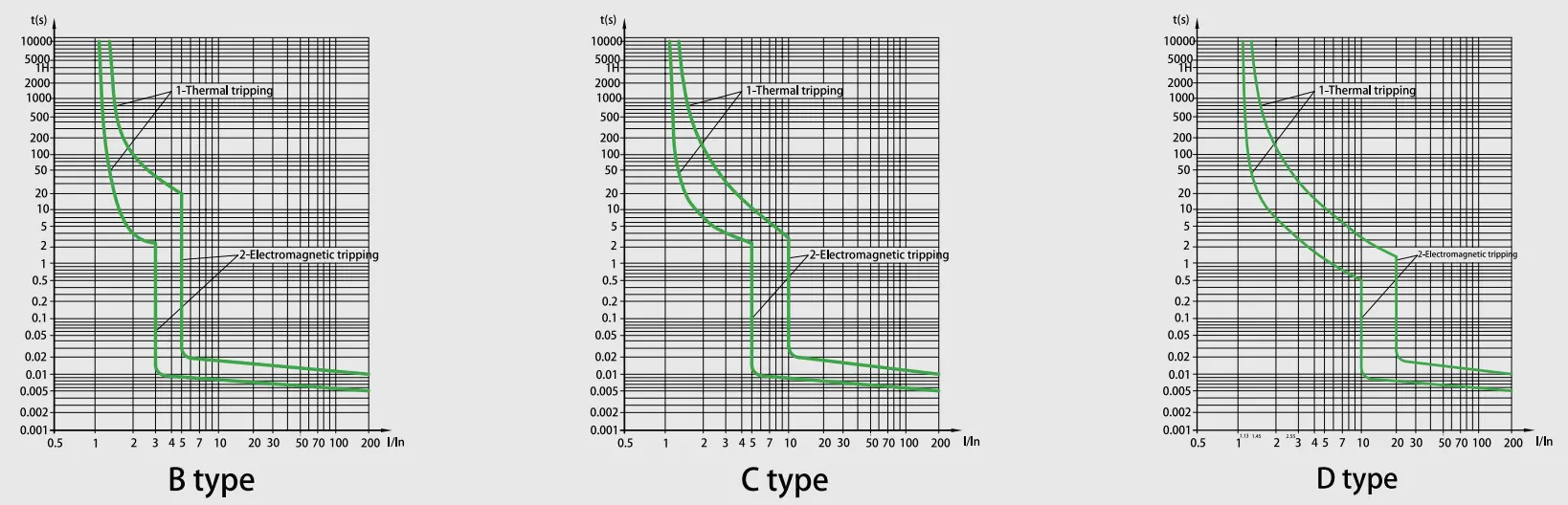

Einkennandi kúrfa

Tæknilýsing

ALF-63N/H Series 6KA 10kA Miniature Circuit Breaker
Standard	EN/IEC60898-1
Brotgeta (kA)	6,10
Vörn	Gegn ofhleðslu og skammhlaupi
Málstraumur (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Málspenna (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Málshöggþol spennu Uimp(kV)	4
Einangrunarspenna Ui(V)	500
Orkutakmarkandi hylki	3
Umhverfishiti (℃)	-25~+40, Hámark 95% rakastig
Hita rekstrarmörk	1.13xln Engin útför innan klukkustundar
	1,45xIn Tripping innan klukkustundar
Magnertic rekstur	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Fjöldi skauta	1P,1P+N,2P,3P,3P+N og 4P
Tegund ferðar	Hita-/segullosun
Flugstöðvargeta	16mm² sveigjanlegt eða 25mm² stíft allt að 25A einkunnir
	25mm²sveigjanlegt eða 35mm²stíft frá 32A til 63A einkunnir
Verndunargráðu	IP20
Uppsetning	Festing á 35 mm DIN járnbrautum
Breidd	17,8mm á stöng

Losunareiginleiki aflrofa

NEI.	Málstraumur útgáfu (A)	Upphafsástand	Prófunarstraumur	Tilgreindur tími	Niðurstaða á að fást	Athugasemdir
1	1-63	kalt ástand	1.13Í	t≤1klst	Ferðalaust
2	1-63	við fyrra prófið	1.45ln	t<1klst	ferð	Stillir straum upp að tilteknu gildi jafnt og þétt á 5 sekúndum
3	Í≤32	kalt ástand	2,55 tommur	1s	ferð
	Í>32
4	1-63	kalt ástand	3Í	t≤0,1s	Ferðalaust	B gerð
			5Í	t<0,1s	ferð	B gerð
			5Á 10 ln	t≤0,1s	Ferðalaust	C gerð
			10Í	t<0,1s	ferð	C gerð
			20 ln	t≤0,1s	Ferðalaust	D gerð
				t<0,1s	ferð	D gerð

Þol (aðgerðir)

Flokkur	Aðgerðarlotur	Aðgerðartíðni	Málstraumur
Rafmagnsþol	4000	240/klst	1-32
		120/klst	40-63
Vélrænt þrek	10000	240/klst	1-63

Eiginleikar

★ Ofurhá skammhlaupsrofgeta

Háþróuð ljósbogastýringartækni nær meiri truflunargetu samanborið við iðnaðarstaðla, sem tryggir áreiðanlega vernd fyrir rafkerfi í iðnaðarflokki við erfiðar bilunaraðstæður.

★ Tvískipt tengitengi

Innbyggð blendingshönnun styður bæði stífa tengikví og sveigjanlega snúruklemma, sem gerir verkfæralausa aðlögun að fjölbreyttum uppsetningaratburðum á sama tíma og raflögn styttist um 40%.

★ Orkugeymslukerfi fyrir langlífi

Fjaðaðstýrt stýrikerfi með 10.000 vélrænni lotuþol, með slitjöfnunartækni

★ Háþróaður samsettur girðingur

með frægðarþolnum, hitaþolnum og höggþolnum eiginleikum samþættum bogaslökkvandi hólfum fyrir afmörkuð bilunartilvik.

★ Dynamic Current-Limiting Topology

Snjöll losunarorkubæling dregur úr hámarksbilunarstraumum um 65-80%, sem gerir kleift að fínstilla forskriftir eftir tækjaforskriftir með 30% heildarmöguleika til að draga úr kerfiskostnaði.

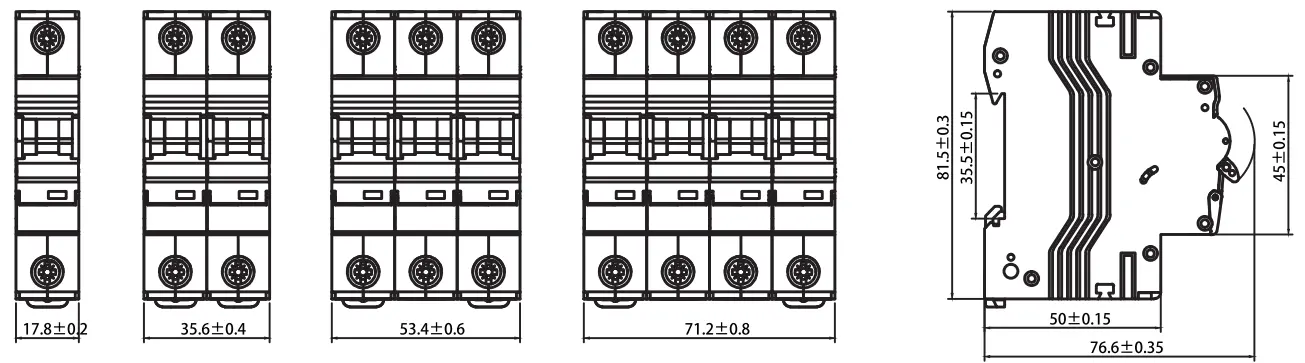

Útlínur stærðir

Umsóknarsviðsmyndir

★ Íbúðarhúsnæði: Neytendaeiningar og dreifitöflur fyrir heimilisöryggi.

★ Iðnaðar: Vörn snertibúnaðar, rofabúnaðar og þungra raftækja.

★ Auglýsing: Skrifstofubyggingar og verslunarmiðstöðvar sem krefjast mikillar áreiðanleika.

Gæðaeftirlit og staðlaðar prófanir

★ Sérhver CDADA MCB gangast undir strangar prófanir til að tryggja samræmi við IEC60898-1:

★ Thermal Tripping Test: Staðfest við 1,13In (ekki ferð) og 1,45In (ferð innan 1 klukkustundar).

★ Magnetic Tripping Test: Nákvæm losunarpróf fyrir B, C og D eiginleika.

★ Rafmagnsþol: Prófað fyrir 4.000 notkunarlotur.

★ Vélrænt þol: Staðfest í 10.000 lotur.

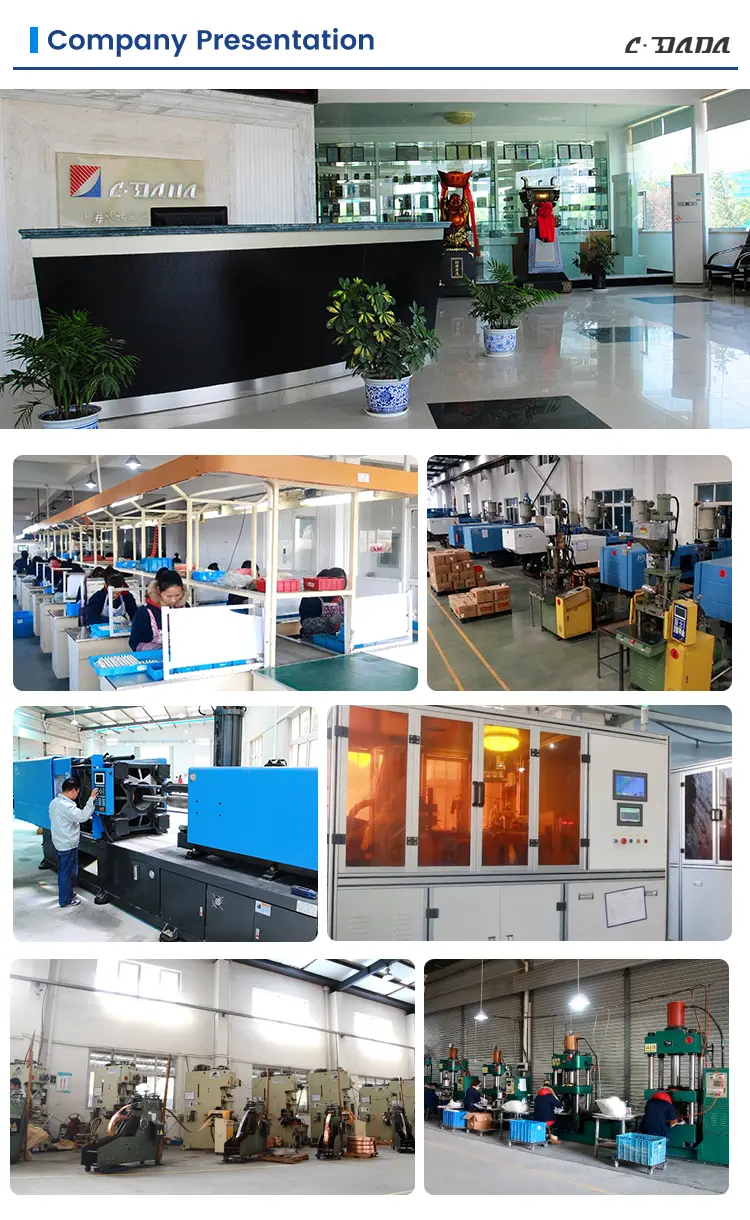

Verksmiðjustyrkur og stuðningur

Shanghai DADA Electric Co., Ltd. er leiðandi framleiðandi með háþróaðar framleiðslulínur og faglegt verkfræðiteymi. Við bjóðum upp á:

★ Sérsniðin OEM/ODM þjónusta fyrir alþjóðleg vörumerki.

★ Nýjasta prófunarbúnaður til að tryggja enga galla afhendingu.

★ Global Logistics Support: Bjartsýni umbúðir fyrir sjó- og flugfrakt til að tryggja að vörur berist í fullkomnu ástandi.
