Hvað er MCCB?

MCCB -mótað hylkisrofi— er lágspennuvarnarbúnaður sem aftengir rafrás sjálfkrafa þegar hún skynjar ofhleðslu eða skammhlaup. Ólíkt öryggi er hægt að endurstilla það og endurnýta það eftir ferð. Inni í mótaða hulstrinu sinnir hitauppstreymi segulmagnaðir útrásarbúnaður tvö verk: hitaeining bregst við viðvarandi ofhleðslu, en segulmagnaðir þáttur bregst samstundis við skammhlaupsbilunum. Niðurstaðan er vernd sem passar við hvernig raunverulegt rafmagnsálag hegðar sér.

Hvenær á að velja MCCB: helstu innkomandi strauma, þriggja fasa dreifiborða, stórar mótorrásir eða hvaða stað sem er þar sem væntanlegur skammhlaupsstraumur fer yfir það sem MCB getur truflað.

Þegar MCB er nóg: endanlegar undirrásir með hóflegu álagi og lágu bilunarstigi - íbúðarborð, lýsing og innstungur.

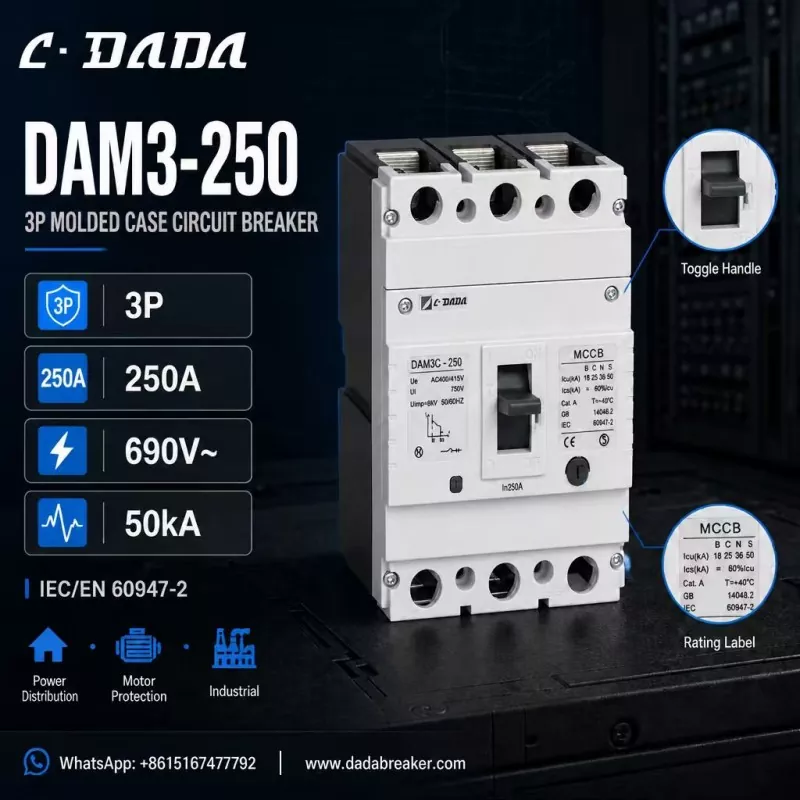

250A three-pole MCCB

Hvernig á að velja rétta MCCB

Málstraumur (In)

1. — passa við stöðugt álag og leyfðu höfuðrými fyrir ræsingarstrauma mótora.

Brotgeta (Icu / Ics)

2. — verður að vera hærri en væntanlegur skammhlaupsstraumur á uppsetningarstað. Því hærra sem bilanastigið er, því hærra Icu sem þú þarft.

Pólverjar

3. — 3P fyrir þriggja fasa kerfi, 4P þar sem hlutlausn þarf einnig að aftengja.

Spennumat

4. — Athugaðu málrekstrarspennu (Ue), einangrunarspennu (Ui) og höggþol (Uimp) gegn kerfinu.

Staðlar og vottun

5. — IEC/EN 60947-2 samræmi og CE-merking eru grunnlínan fyrir alþjóðleg verkefni.

Umsókn

6. — mótorvörn, afldreifing og iðnaðarmannvirki geta krafist mismunandi rammaeinkunna og aksturseiginleika.

Hvernig lítur vel tilgreindur 250A MCCB út:

Til að búa til þessa steinsteypu skaltu íhuga DAM3-250 frá C·DADA Electric - 250A þriggja póla MCCB sem sýnir hvað á að leita að í þessum flokki tækja:

3P stillingar

● með 250A nafnstraumi (In), hentugur fyrir þriggja fasa dreifitöflur

Spennamat:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Brotgeta allt að 50kA

● — Icu af 18 / 25 / 36 / 50 kA yfir B / C / N / S afbrigði, þannig að uppsetningaraðilar geti jafnað bilanastig á mismunandi stöðum á netinu

IEC/EN 60947-2 og GB 14048.2 samræmi

● CE merkt, með skýru ON/OFF skiptahandfangi fyrir sýnilega rekstrarstöðu

● Byggt fyrir orkudreifingu, mótorvörn og iðnaðarnotkun

Rökfræðin á bak við þessa forskrift: 250A, 3-póla ramma með 50kA flokki brotgetu nær yfir meirihluta þarfa spjaldasmiða og verktaka - frá aðaldreifingarborðum til mótorstraumrása - á meðan margvísleg Icu afbrigði gera þér kleift að stilla kostnað í réttri stærð miðað við raunveruleg bilanastig.

Tilmæli um val

● Fyrir lokarásir allt að ~125A með lágum bilunarstigum er MCB hagkvæmur kostur.

● Fyrir aðaldreifingu, mótorvörn og iðnaðarrofabúnað, veldu MCCB með rofgetu sem er umfram væntanlegan skammhlaupsstraum uppsetningar.

● Þegar þú ert í vafa skaltu stækka einn flokk með brotgetu: kostnaðarmunurinn er lítill, en verndarmörkin geta verið munurinn á minniháttar bilun og meiriháttar bilun.

Algengar spurningar

Sp.: Hvað er MCCB?

A: Amótað hylkisrofier endurstillanlegt lágspennuvarnartæki sem aftengir rafrás við ofhleðslu eða skammhlaup, hannað fyrir meiri strauma og bilanastig en smárofi.

Sp.: Hvað þýðir Icu á MCCB?

A: Icu er fullkomin skammhlaupsrofgeta - hámarks bilunarstraumur sem rofinn getur truflað. Ics er getu til að brjóta þjónustuna, stigið sem það getur truflað ítrekað og verið starfhæft.

Sp.: Hvernig vel ég brotgetu fyrir MCCB minn?

A: Veldu Icu einkunn sem er hærri en væntanlegur skammhlaupsstraumur á uppsetningarstaðnum. Dreifitöflur með mikla spennigetu eða langa iðnaðarfóðrari þurfa venjulega 36–50kA flokks tæki.

Sp.: Hvað er DAM3-250 MCCB?

A: DAM3-250 er 250A þriggja póla mótað hylkisrofi frá C·DADA Electric, metinn allt að 690V með brotgetu allt að 50kA, fyrir orkudreifingu, mótorvörn og iðnaðarnotkun.
