MCB viðvörun og aukatengiliður

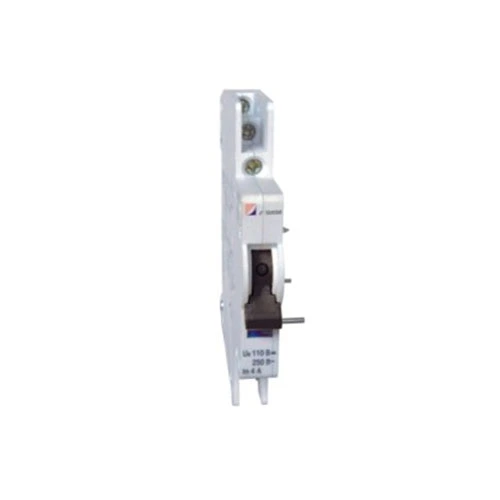

CDADA er framleiðandi og birgir með 40+ ára reynslu, við höfum séð of mörg verkefni þar sem stjórnendur spjaldtölva missa af útleysanlegum rofa - þar til það er of seint. Þess vegna hönnuðum við CDADA MCB Alarm and Auxiliary Contact (DAB7-FL): snjöll, plásssparandi lausn sem gefur þér tvö mikilvæg merki í einni einingu — stöðurofa (ON/OFF) og ástæðu vegna útfalls (ofhleðslu/skammhlaup).

Ráð okkar: Ef stjórnkerfið þitt þarf að greina á milli handvirkrar slökkvunar og bilunarútrásar, þá er þetta aukabúnaðurinn sem þú verður að tilgreina. Venjulegir aukatengiliðir einir og sér geta ekki greint muninn - en okkar geta það.

Tvívirk hönnun: Ein eining, tvö merki

CDADA MCB viðvörun og aukatengiliður er með tvo sjálfstæða flutningstengi með snjöllum vélrænum vali:

★ Gulur vísir á „A“: Báðir tengiliðir virka sem aukatengiliðir → merki MCB ON/OFF ástand

★ Gulur vísir á „AL“:

★ Vinstri tengiliður = Aukabúnaður (ON/OFF staða)

★ Hægri snerting = Viðvörun (virkist aðeins þegar MCB sleppir vegna bilunar)

★ Þetta þýðir að þú getur snúið:

★ Grænt ljós til að sýna „kveikt á“

★ Rautt ljós eða PLC inntak til að kveikja á „bilunarviðvörun“

★ Allt úr einni viðbótareiningu á DAB7-63 MCB þínum.

Tæknilýsing

Mikilvægt: Ekki er hægt að nota þennan aukabúnað sjálfstætt – hann verður að vera festur beint á DAB7-63 MCB.

Uppsetningarleiðbeiningar (frá verkfræðingum okkar)

★ Fylgdu þessum skrefum fyrir örugga, áreiðanlega notkun:

★ Slökktu á hringrásinni fyrir uppsetningu.

★ Renndu DAB7-FL einingunni á vinstri hlið DAB7-63 MCB þar til hún smellur.

★ Festið með meðfylgjandi tvíhliða límbandi (fyrir titringsþol).

★ Tengdu víra við 4 skautana (2 á hvern tengiliðahóp):

★ Notaðu vinstri par fyrir aukabúnað (staða)

★ Notaðu rétt par fyrir viðvörun (ferðaskynjun)

★ Stilltu gula veljarann ​​á „AL“ ef þú þarft bilunarviðvörunarvirkni.

★ Próf: Slökktu handvirkt á MCB—aðeins viðvörunartengiliðurinn ætti að skipta um stöðu meðan á bilunarferð stendur.

★ Pro Ábending: Merktu vírana þína greinilega! Margir tæknimenn rugla saman auka- og viðvörunarmerkjum við gangsetningu.

Hvenær ættir þú að nota þetta í stað venjulegs aukatengils?

Dæmigert forrit:

★ PDU eftirlit gagnavera

★ Solar combiner kassar

★ Iðnaðarstjórnborð

★ Byggingarstjórnunarkerfi (BMS)

★ Öryggisrásir fyrir lyftu eða loftræstikerfi

Algengar spurningar

Q1: Get ég notað þetta á MCB sem ekki eru CDADA?

A1: Nei. DAB7-FL er vélrænt og stærðfræðilega hannað eingöngu fyrir CDADA DAB7-63 brotsjóa. Það passar ekki Schneider, ABB eða Siemens MCBs.

Spurning 2: Hvernig virkar viðvörunartengiliðurinn í raun og veru?

A2: Inni í MCB hreyfist útrásarlásbúnaður á annan hátt á meðan á hita-/segulbilun stendur samanborið við handvirka slökkva. DAB7-FL skynjar þennan vélræna mun og virkjar viðvörunartengiliðinn aðeins við raunverulegar bilanir.

Q3: Þarf ég báða tengiliðina með snúru?

A3: Ekki endilega. Þú getur notað bara aukabúnaðinn, bara vekjarann ​​eða bæði – allt eftir stjórnunarrökfræði þinni. Einingin gefur þér sveigjanleika.

Q4: Er það hentugur fyrir DC sólarforrit?

A4: Já! Með DC-12 einkunnina 110V/0,5A, er það tilvalið fyrir sólstrengjavöktun þar sem þú þarft að greina bilanir í PV fylki lítillega.

Spurning 5: Af hverju að velja CDADA fram yfir almenn vörumerki?

A5: Vegna þess að við bjóðum upp á:

● Raunveruleg mismunun (ekki bara stöðuskynjun)

● Óaðfinnanlegur samþætting við DAB7 MCB-engar millistykki

● Verksmiðjuprófuð vélræn tenging – ekkert spil eða merki sem gleymdist

● Hreinsa sjónvísir (gulur fáni) fyrir sannprófun á vettvangi

● Alþjóðleg vottun (CE, CB, RoHS) fyrir vandræðalaus verkefni

Lokaskýring frá CDADA R&D

Í nútíma rafkerfum er „kveikt/slökkt“ ekki nóg - þú þarft greind. MCB viðvörunar- og hjálpartengiliður okkar breytir einföldum rofa í greiningarhnút, sem hjálpar þér að smíða snjallari og öruggari spjöld. Og vegna þess að það er búið til af sama teymi og hannar MCB, þá færðu fullkomna samlegðaráhrif - engin getgáta. — CDADA vöruþróunarteymi

Tilbúinn til að panta? Við bjóðum upp á:

● Magnafsláttur fyrir panelsmiða

● Forsamsettar MCB + DAB7-FL einingar (sparaðu vinnu)

● Ókeypis raflögn og dæmi um PLC rökfræði
