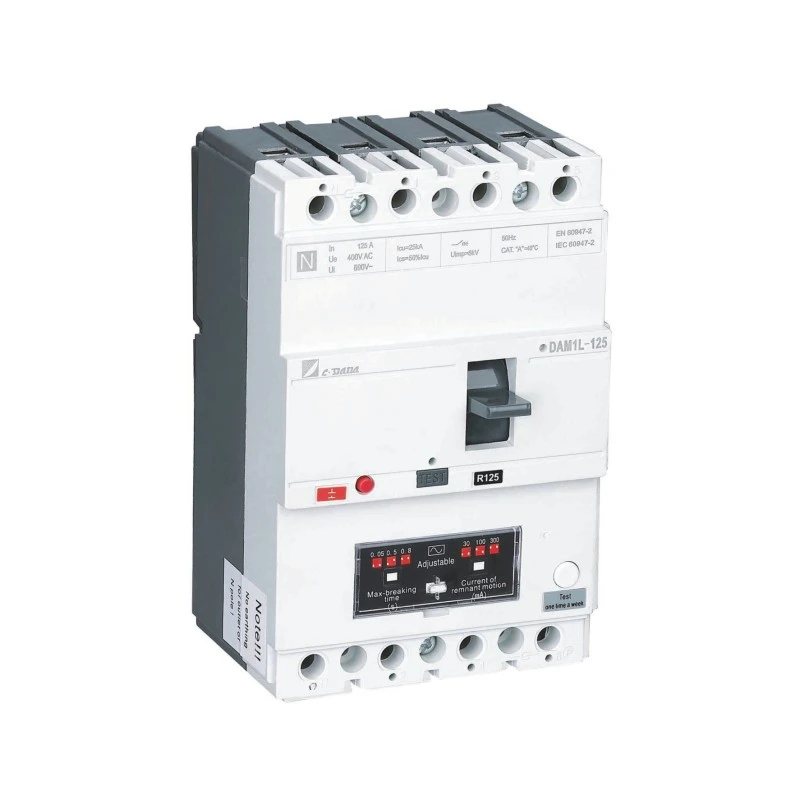

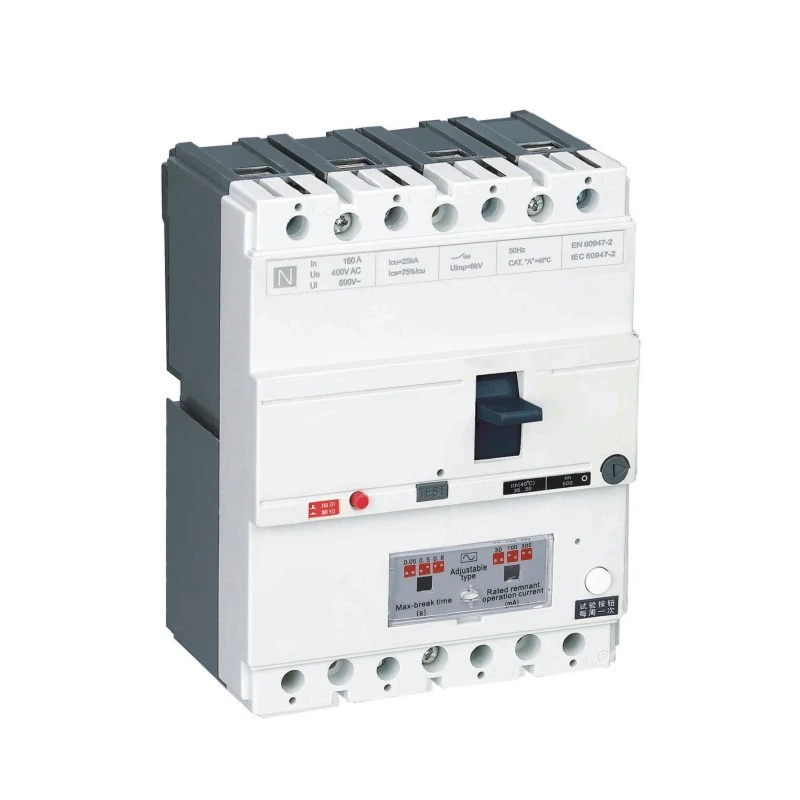

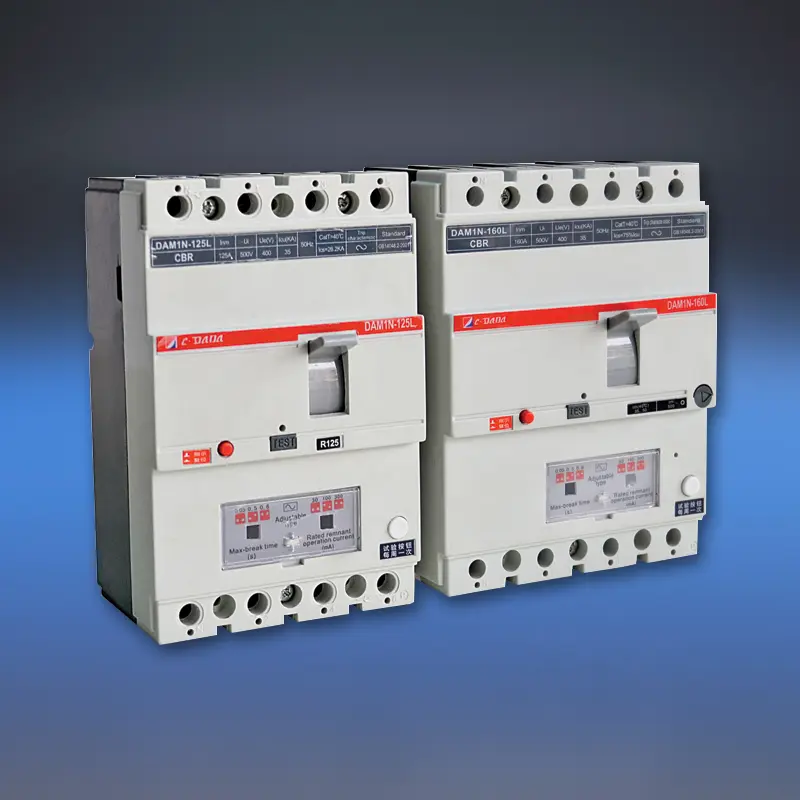

MCCB með lekavörn

Auktu rafmagnsöryggi umfram ofhleðslu- og skammhlaupsvörn með CDADA DAM1L Series MCCB með lekavörn sem er innbyggður mótaður aflrofi með innbyggðri afgangsstraum (RCD/ELCB) virkni. Þessi leka MCCB 4P er hannaður af faglega framleiðandanum Shanghai DADA Electric CO., LTD í samræmi við alþjóðlega staðla og sameinar afkastamikil afldreifingu og líf- og eldsparandi jarðbilunargreiningu.

Hann er metinn frá 10A til 500A við 400V/415V og býður upp á stillanlegan afgangsstraum (30mA–1000mA) og valfrjálsa tímatöf – sem gerir sérsniðna vernd fyrir persónulegt öryggi (≤30mA) eða eldvarnir (100mA–500mA+). Með fjölfasa rafeindabúnaði er það áfram starfhæft jafnvel þótt einn áfangi bili eða spenna falli niður í 50V, sem tryggir óviðjafnanlega áreiðanleika í mikilvægum innviðum eins og göngum, háhýsum, samgöngumiðstöðvum og iðjuverum.

Lykilforskriftir

Gerð: DAM1L Series – Earth Leakage MCCB (CBR-gerð MCCB)

Pólur: 4P (staðlað; 3P fáanlegt sé þess óskað)

Málstraumur (inn): 10A – 500A

Málspenna: 400V / 415V AC, 50Hz

Einangrunarspenna (Ui): 400V (≤160A), 690V (>250A)

Stillingar afgangsstraums (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Stillanleiki: Stilling á I△n og ferðatíma á staðnum (samstundis eða seinkað)

Tegundir brotagetu:

B Gerð: Basic (Inm < 100A)

S Gerð: Standard

H gerð: Hátt brot (>160A)

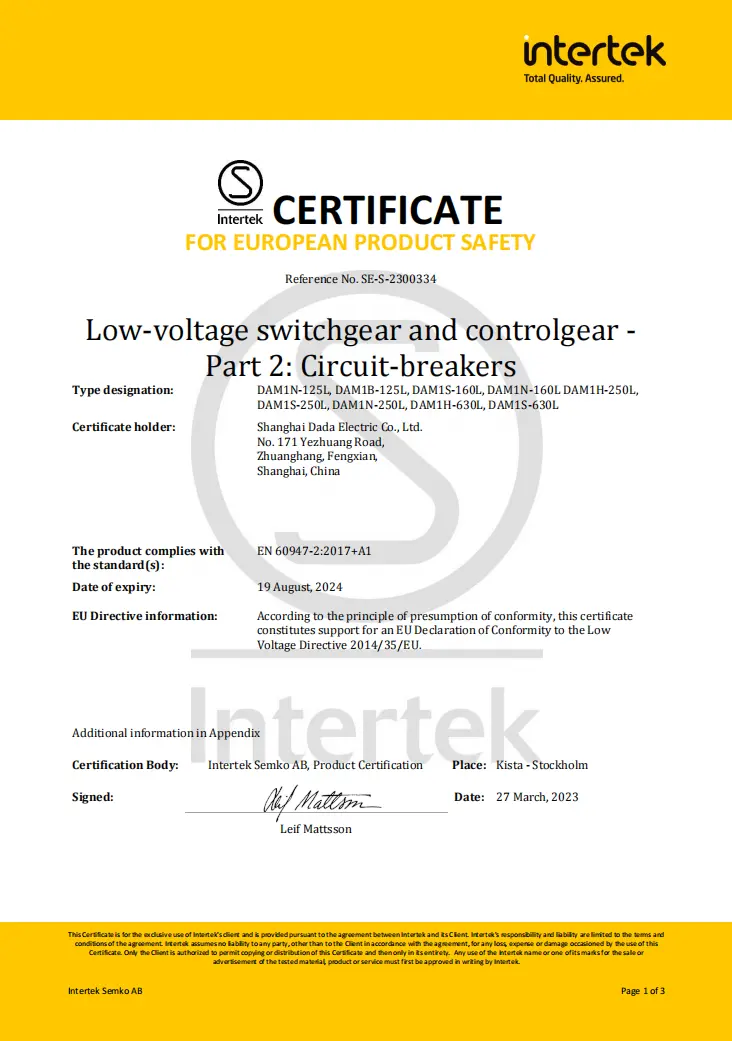

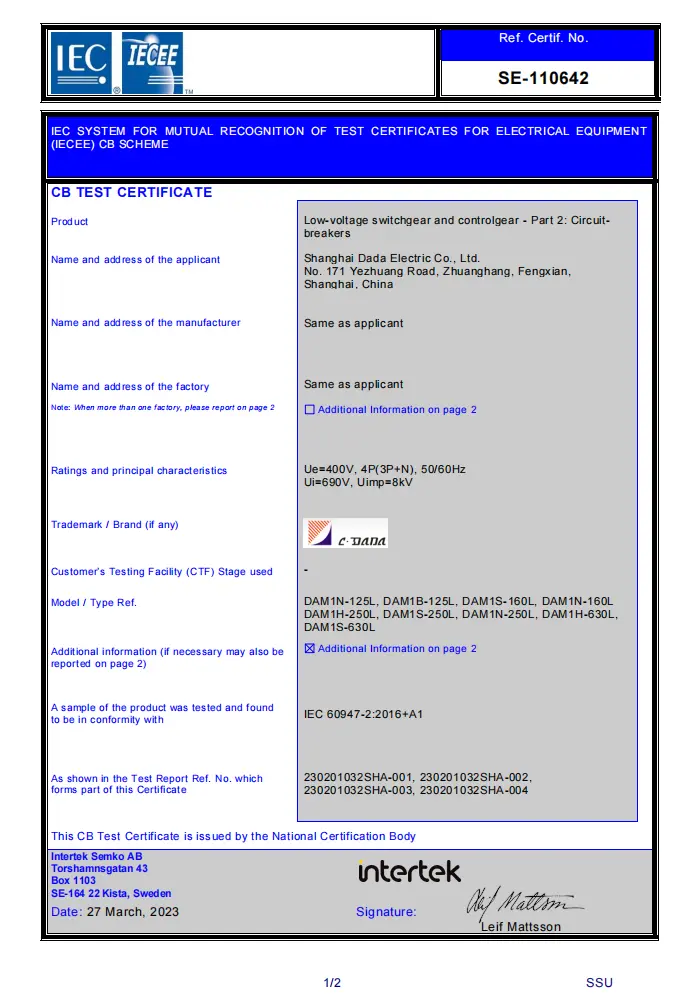

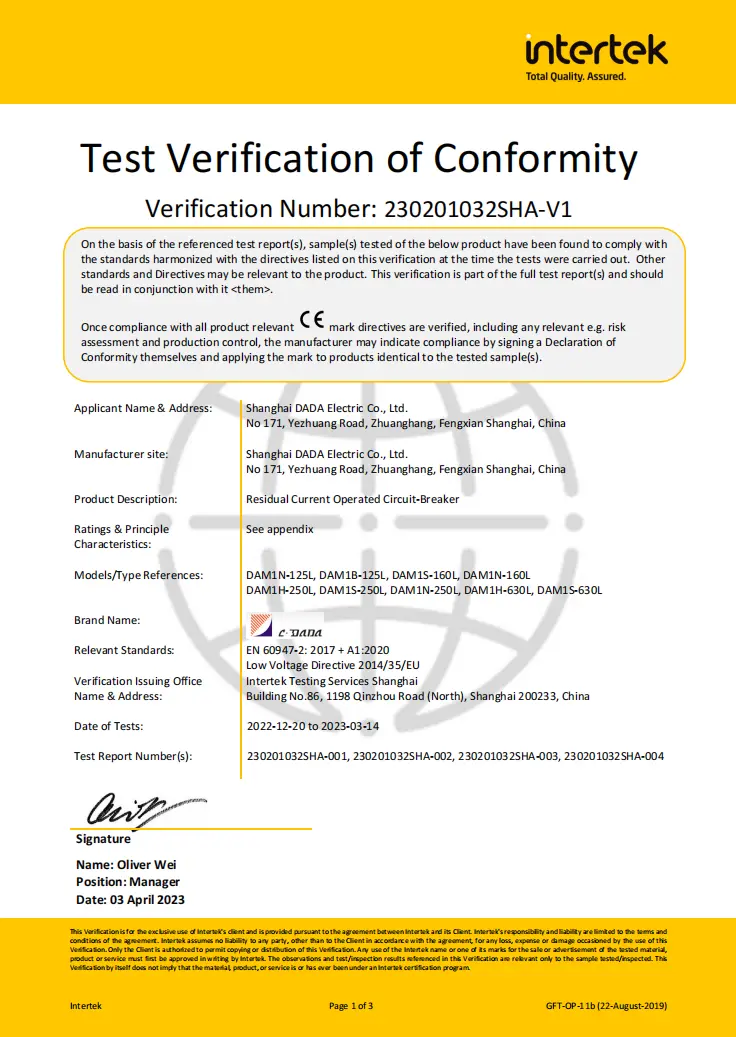

Vottun: CE, CB, SEMKO

Helstu eiginleikar:

★ Fjölfasa rafdrifin RCD hringrás → virkar niður í 50V

★ Aðskilið aðal- og ljósboga tengiliði

★ Push-to-trip prófunarhnappur

★ Stillanleg segulstilling (0,8–1,0×In)

★ Sterk EMI/RFI-truflavörn

★ Fullt úrval aukabúnaðar: shuntferð, auka-/viðvörunartenglar, snúningshandfang

Tækniblað

Jarðlekarofar (ELCB)
Fyrirmynd			DAM1-125L			DAM1-160L
Brotflutningsgetukóði			B	N	S	B	N	S
Málstraumur rammastærðar- Inm (A)			125A			160A
Metinn strauminn (40,50 eða 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Fjöldi póla			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(hámark)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Afgangsstraumsþröskuldur (mA)			100-300-500			100-300-500
Töf (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Rafmagns eign (V)			2500			3000
lónunarfjarlægð (mm)			≤30/0			≤30/0
Þrek	Heildarlotur		8000			8000
	Rafmagnslíf		1000			1000
	Vélrænt líf		7000			7000
Flokkur (EN 60947-2/IEC 60947-2)	Aðalrás		A/0			A/0
	Hjálparrás		AC-15			AC-15
Undirspennulosun			√			√
Shunt Release			√			√
Hjálpartengiliður			√			√
Viðvörunartengiliður			√			√
Hjálpartengiliður og viðvörunartengiliður			√			√
Meðhöndla rekstrarkerfi			√			√
Rafmagnsrekstrarbúnaður			√			√
Lokahlíf			√			√
Fasaskilari			√			√
	B (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Þyngd	Föst útgáfa 3P/4P		-			-
	Plug-in útgáfa 3P/4P		-			-
	Dragðu út útgáfu 3P/4P		-			-

Af hverju að velja CDADA MCCB með lekavörn?

★ True Integrated Safety

Ólíkt viðbótar RCD-einingum hefur DAM1L innbyggða, verksmiðjukvarðaða lekavörn - sem tryggir fullkomna samhæfingu og útrýmir samhæfnisvandamálum.

★ Multi-fasa Power fyrir RCD Circuit

Snemma RCDs biluðu ef einn áfangi tapaðist. Hönnun CDADA notar alla fasa til að knýja verndar rafeindabúnaðinn, þannig að hún heldur áfram að virka jafnvel meðan á fasatapi eða alvarlegri undirspennu stendur.

★ Tvöfalt verndarmarkmið í einu tæki

◆ 30mA: Uppfyllir kröfur IEC um persónulega höggvörn

◆ 100mA–1000mA: Kemur í veg fyrir niðurbrot á einangrun vegna lítilla, þrálátra jarðgalla

★ Field-stillanlegt fyrir raunverulegar aðstæður

Fínstilltu næmni og tímatöf til að forðast óþægindi í blautu umhverfi (t.d. bílaþvottahús, sveitabæir) á sama tíma og öryggi er viðhaldið.

★ Áreiðanleiki í iðnaði

Mikil brotgeta (H-gerð), öflugur ljósbogaaðskilnaður og IP20+ skautavörn gerir það að verkum að það hentar fyrir erfiðar atvinnu- og iðnaðaraðstæður.

★ Alþjóðlegt samræmi, staðbundið gildi

Vottað fyrir Evrópu (CE/CB), Norðurlönd (SEMKO)—tilvalið fyrir útflutningsverkefni—með samkeppnishæfu verði frá traustum kínverskum framleiðanda.

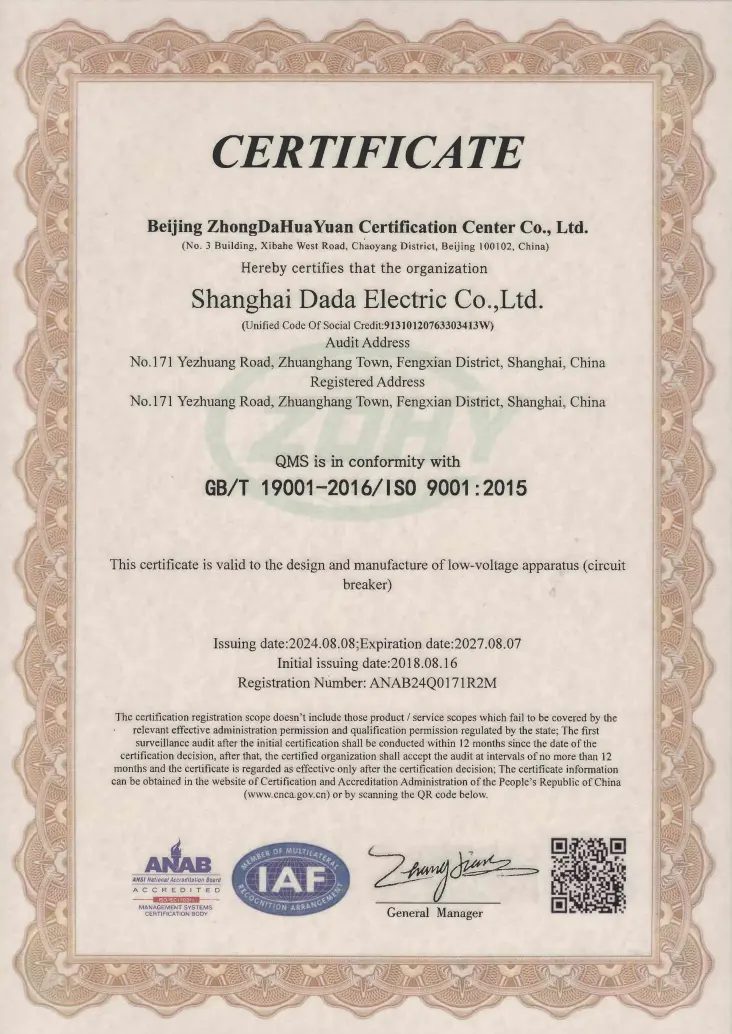

★ Framleiðslustöðin okkar er vottuð samkvæmt ISO9001:2015 gæðastjórnunarkerfinu.

Dæmigert forrit

Háhýsi: Aðalinnkomandi eða gólfplötur (300mA til að draga úr eldhættu)

Jarðgöng og neðanjarðarlestir: Mikilvægar innviðir sem krefjast bilunaröryggis lekaleitar

Sjúkrahús og skólar: 30mA vörn á blautum svæðum (rannsóknarstofur, salerni)

Iðnaðarverksmiðjur: Mótorfóðrari með jarðbrestivöktun

Byggingarsvæði: Tímabundin afldreifing með starfsmannavernd

Algengar spurningar

Q1: Hver er munurinn á venjulegu MCCB og MCCB með lekavörn?

A1: Staðlað MCCB verndar aðeins gegn ofhleðslu og skammhlaupi. DAM1L bætir við afgangsstraumsgreiningu (jarðleka) - leysir út þegar straumur lekur til jarðar (t.d. í gegnum mann eða skemmda einangrun), kemur í veg fyrir raflost eða eld.

Spurning 2: Get ég notað 100A MCCB RCD til persónulegrar verndar?

A2: Aðeins ef stillt er á 30mA. Málstraumurinn (100A) skilgreinir hleðslugetu; afgangsstillingin (I△n) skilgreinir öryggisaðgerðina. Fyrir höggvörn verður I△n að vera ≤30mA, óháð In.

Q3: Af hverju þarf RCD hringrásin fjölfasa afl?

A3: Ef aðeins er knúið af einum fasa myndi einfasa bilun slökkva á lekavörn. Fjölfasa hönnun CDADA tryggir að RCD haldist virkur, jafnvel meðan á fasatapi eða lágspennu stendur (niður í 50V) - mikilvægt fyrir öryggissamfellu.

Q4: Er 4P leka MCCB hentugur fyrir TT eða TN-S kerfi?

A4: Já — það er hannað fyrir TT, TN-S og upplýsingatæknikerfi. 4P hönnunin brýtur alla fasa og hlutlaus, nauðsynleg fyrir TT kerfi þar sem hlutlaus er ekki áreiðanlega jarðtengd andstreymis.

Spurning 5: Af hverju að velja CDADA fram yfir mát RCD + MCCB samsetningar?

A5: CDADA DAM1L býður upp á:

● Minni fótspor (samþætt á móti tveimur tækjum)

● Ábyrgð samhæfing (engin misræmihætta)

● Minni kostnaður og flókið raflögn

● Meiri áreiðanleiki (ein lokuð eining)

● Stillanleiki á staðnum er ekki mögulegur með föstu næmi RCDs
