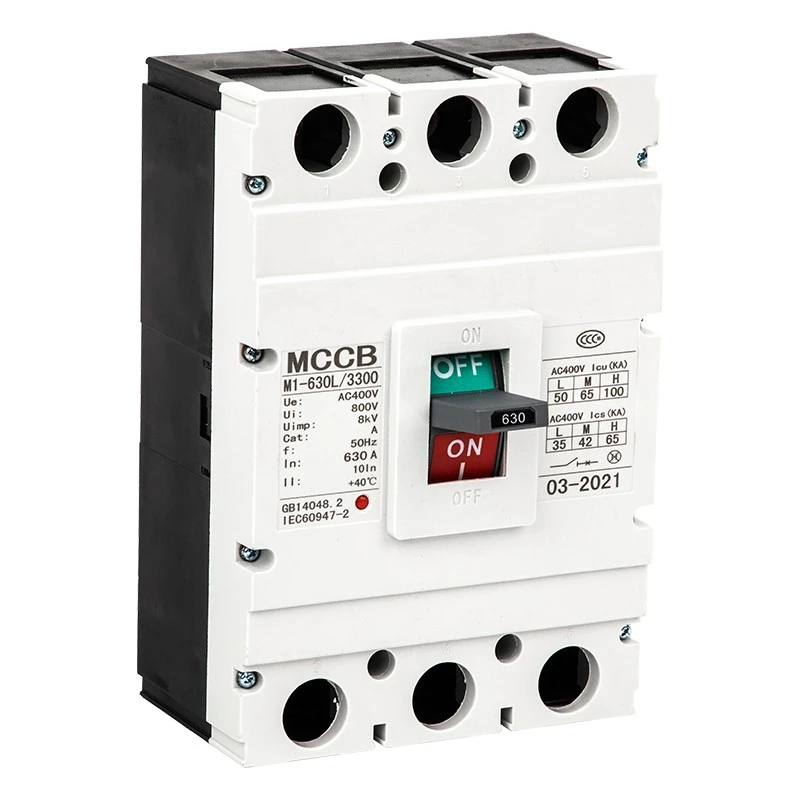

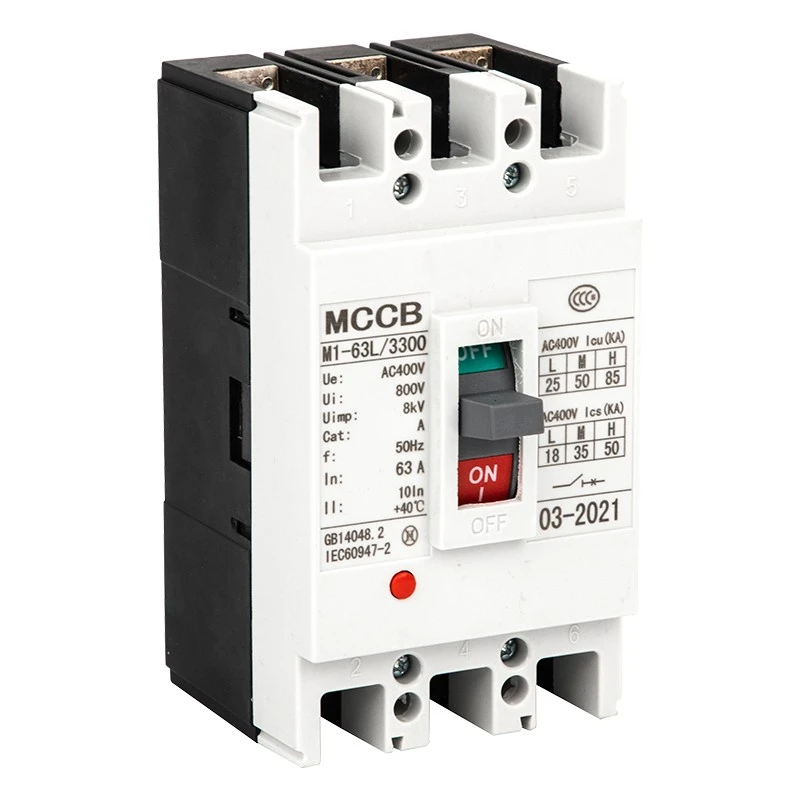

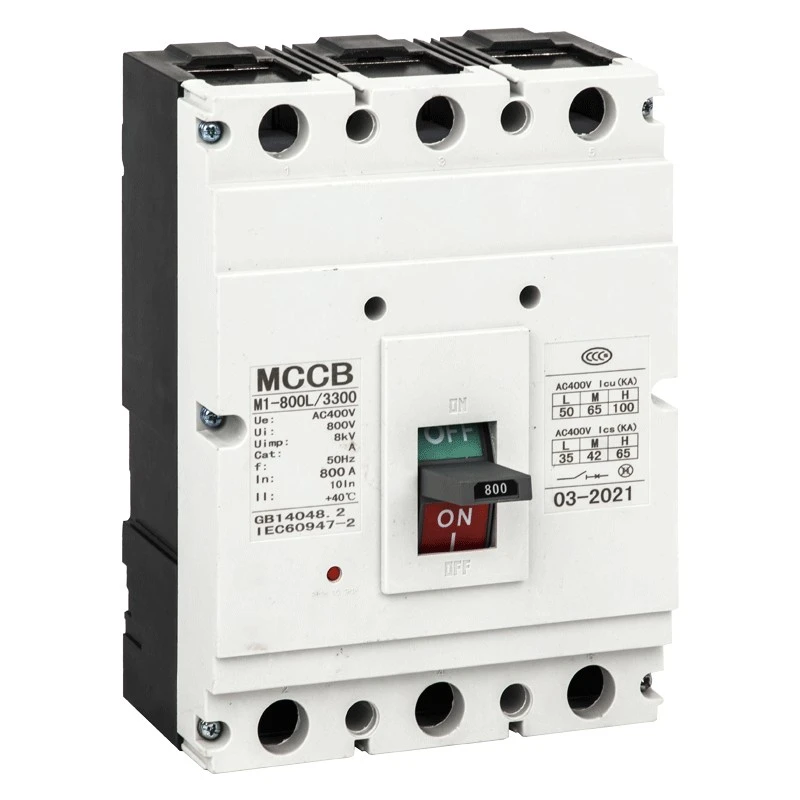

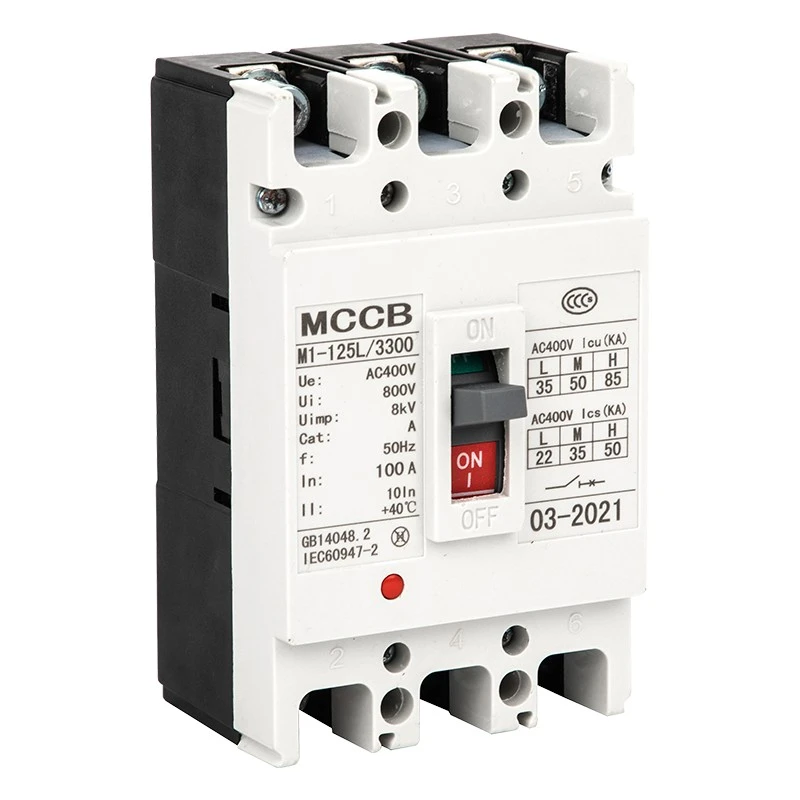

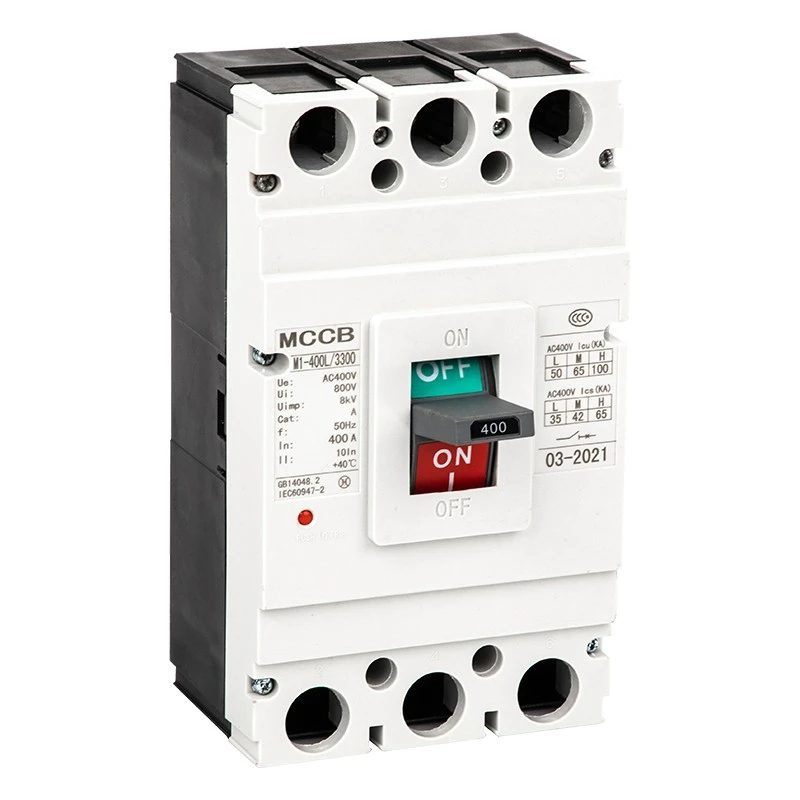

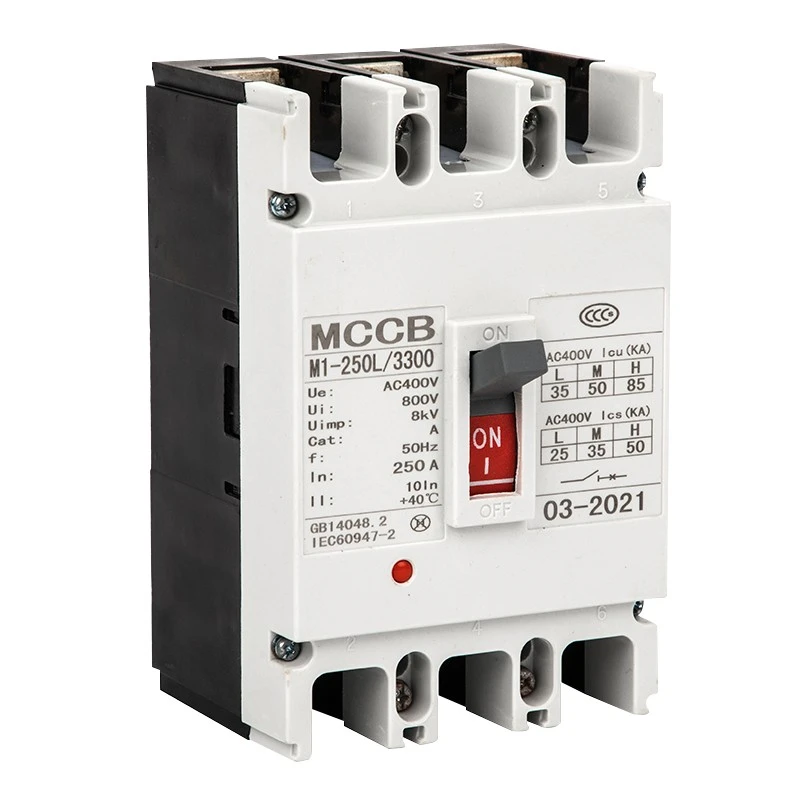

CM1 mótað hylkisrofi
Model:DAM2 (CM1) Series
Þessi CDADA CM1 mótaða hringrásarrofi (MCCB) er smíðaður fyrir magninnkaup, með IEC60947-2 vottun og stöðugan árangur fyrir raforkukerfi í iðnaði. CM1 MCCB notar hástyrktarbyggingu og áreiðanlega slökkvibúnað, auðvelt að setja upp og viðhalda. Það sameinar skynsamlega vörn með endingargóðri hönnun, sem tryggir langan endingartíma í orkudreifingu og þungaiðnaði.
Þessi DAM2 (CM1) röð CM1 mótaða hringrásarrofi er afkastamikið lágspennuvarnartæki framleitt af Shanghai DADA Electric Co., Ltd., áreiðanlegum framleiðanda og birgi í Kína. Með einangrunarspennu allt að 800V, málspennu 400V/690V og málstraum frá 63A til 1600A, er það mikið notað fyrir afldreifingu, hringrásarvörn, mótorstýringu og sjaldgæfa skiptingu.
Þessi röð styður lóðrétta og lárétta uppsetningu, uppfyllir IEC60947-2 staðalinn og veitir fullkomna ofhleðslu, skammhlaups- og undirspennuvörn fyrir aflbúnað.
Eiginleikar vöru
★ Einangrunarspenna: 800V; Vinnuspenna: 400V/690V
★ Straumsvið: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Brotgeta: L staðall, M miðlungs, H hár brotgerð
★ Hita-segulmagnaðir og rafsegulmagnaðir tvískiptur losunarhamur
★ Lóðrétt / lárétt uppsetning, hentugur fyrir einangrun
★ Breitt umhverfishitasvið: -5℃~+40℃
★ Hæð ≤2000m, mengunarstig 3
Umsóknir
CDADA CM1 mótað hylki hringrásarrof er mikið notaður í iðnaðar- og borgaralegum rafdreifikerfum, þar á meðal verksmiðjum, byggingum, gagnaverum, rafstöðvum, innviðum, vélrænum búnaði og rafdreifingarskápum. Það er einnig notað fyrir mótorvörn, hringrásarbreytingu og örugga aflgjafa í byggingariðnaði, málmvinnslu, jarðolíu og öðrum iðnaði.
Tæknilegar breytur
★ Staðlar: IEC60947-2, GB14048.2
★ Tíðni: AC 50Hz/60Hz
★ Stöng: 1P,2P, 3P, 4P
★ Losun: Hita-segulmagnaðir (tvöfaldir), rafsegulmagnaðir (stundar)
★ Tafarlaus stilling: Dreifingartegund 10In±20%; Mótor gerð 12In±20%
★ Uppsetning: Raflagnir að framan, raflagnir að aftan, tengigerð
★ Rekstur: Handvirkt, rafknúið stýrikerfi
|
Fyrirmynd |
Stöng |
Málstraumur (A) |
Metið starfandi spennu (V) |
Metið einangrun spennu (V) |
Metin fullkomin skammhlaupsrofgeta (Icu) |
Flashover fjarlægð (mm) |
||
|
Prófspenna (V) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1,10 |
25 |
18 |
0 |
|
DAM2M-63 |
3, 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3, 4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3, 4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3, 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3, 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Útlínur og uppsetningarmál
CM1 MCCB okkar veitir heildar víddargögn fyrir 63A–1600A gerðir, þar á meðal raflagnir að framan, raflagnir að aftan og innstungur. Mismunandi rammastærðir (63/100/225/400/630/800/1250/1600) hafa passað við H, H1, H2 mál fyrir venjulega uppsetningu skápa. Hæð handvirkrar og rafstýringarbúnaðar er einnig staðlað til að auðvelda samsetningu.
Aukabúnaður og aðgerðir
Innri fylgihlutir
★ Slepping sendinga: 70%–110% málspenna fyrir áreiðanlega slöpp
★ Undirspennulosun: 35%–70% spennufall fyrir sjálfvirka vörn
★ Hjálpartengiliður og viðvörunartengiliður: Merkjaviðbrögð og bilunarviðvörun
★ Sérstök útgáfa af fyrirframgreiddum mæli: Seinkun á útfærslu 0,5–2 sek
Ytri fylgihlutir
★ Handvirkt stýrikerfi
★ Rafmagns (mótor) stýrikerfi
★ Fasaskiljur, festingarskrúfur, straumstangasett

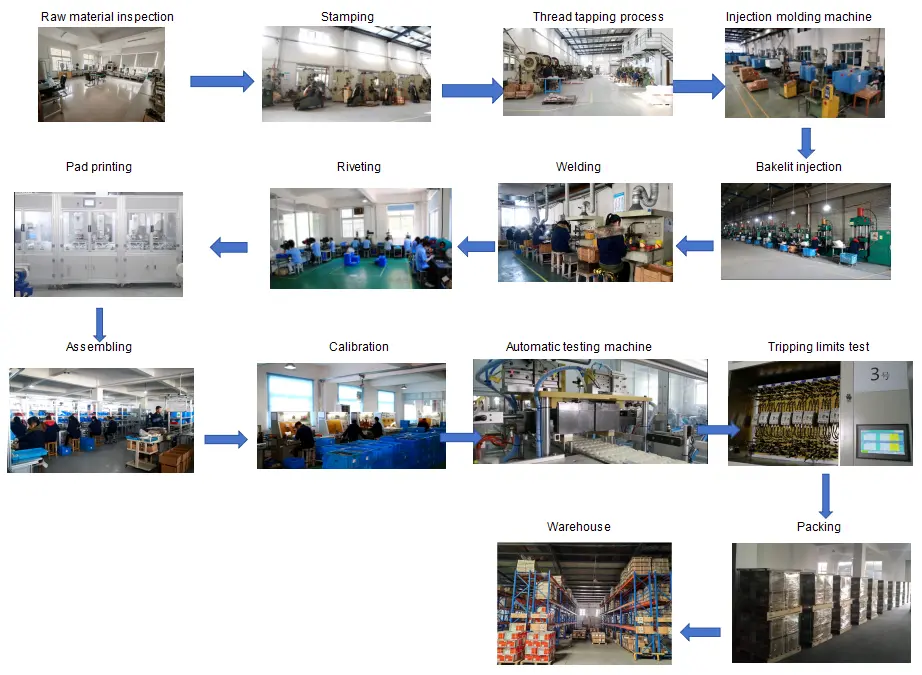

Gæðaeftirlitsflæði
Hráefnisskoðun → Framleiðsluvinnsla → Samsetningarlína → Ferðaeinkennispróf → Hitastigshækkunarpróf → Skammhlaupspróf → Öldrunarpróf → Útlits- og víddarathugun → Pökkun → Lokaskoðun fyrir sendingu

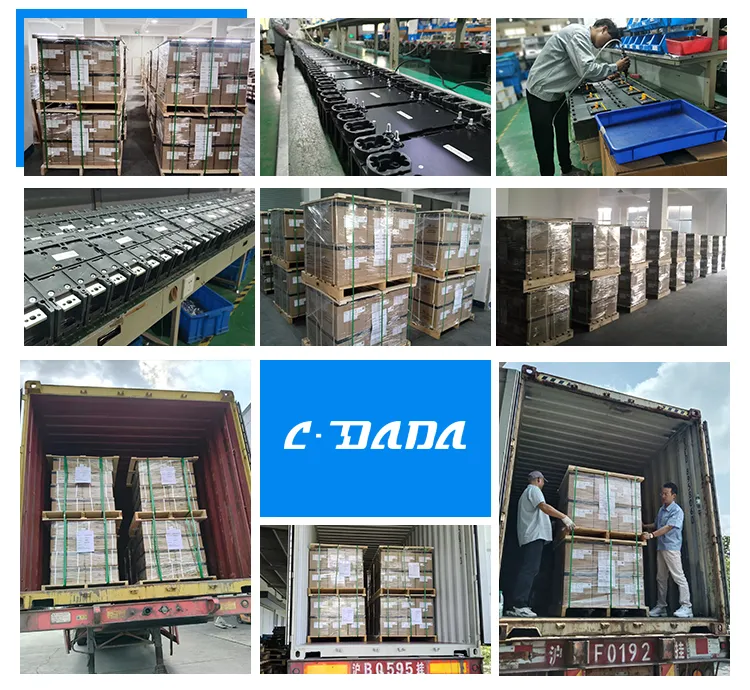

Pökkun og sendingarkostnaður
★ Hefðbundin útflutningsöskju + trébretti fyrir öruggan flutning
★ Merki: líkan, straumur, stöng, magn, vottorð
★ Hentar fyrir sjó-, loft- og landflutninga
Vottanir
IEC60947-2, GB14048.2, CE, CB, ROHS og önnur alþjóðleg samþykki.

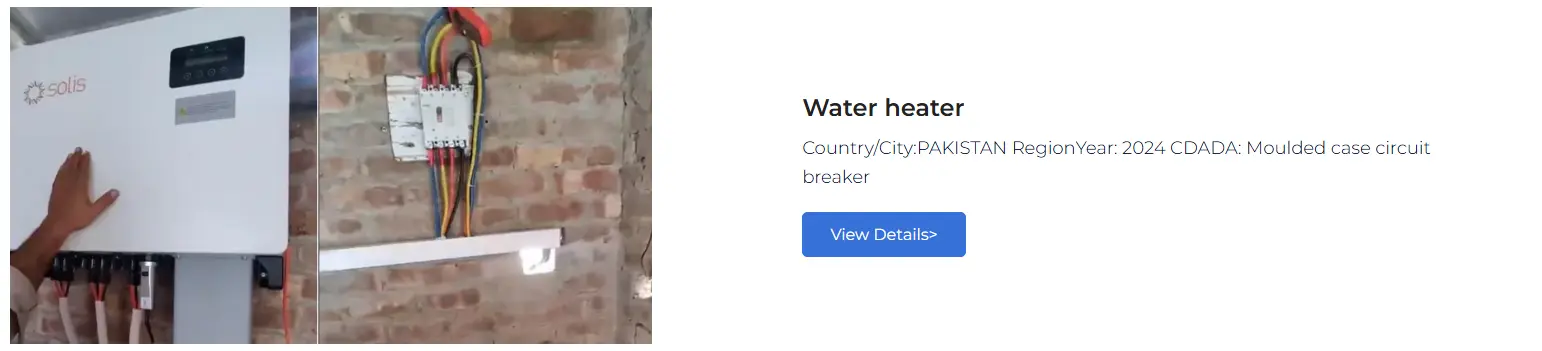

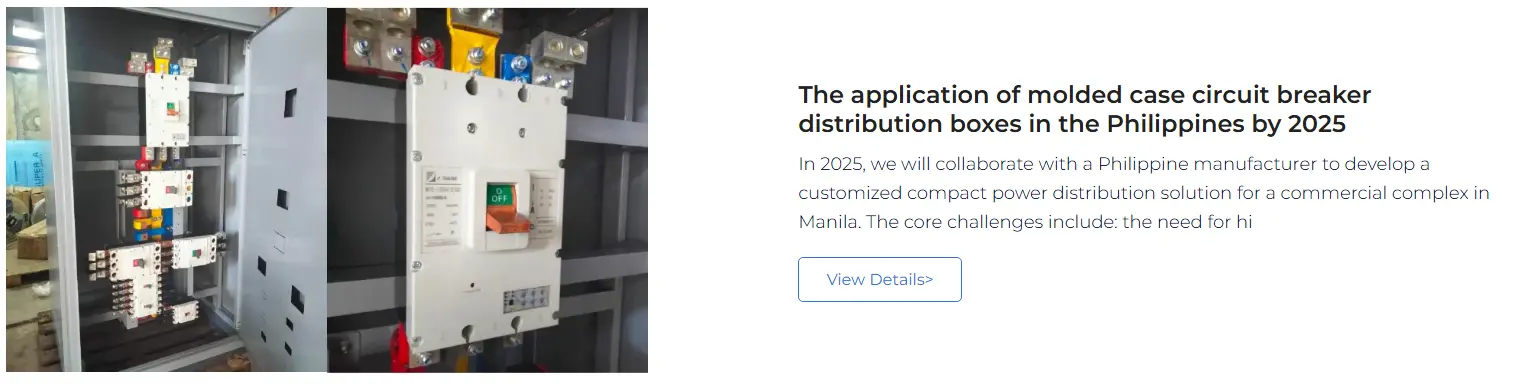

Samstarfsmál viðskiptavina
CDADA DAM2 röð MCCB hefur verið afhent alþjóðlegum viðskiptavinum, þar á meðal raforkudreifingarkerfum, framleiðendum iðnaðarbúnaðar, rofaverksmiðjum, byggingarverktökum og OEM vörumerkjum í Evrópu, Suðaustur-Asíu, Miðausturlöndum, Afríku og Suður-Ameríku. Við bjóðum upp á stöðugt magnframboð og sérsniðnar lausnir fyrir langtíma samstarfsaðila.
