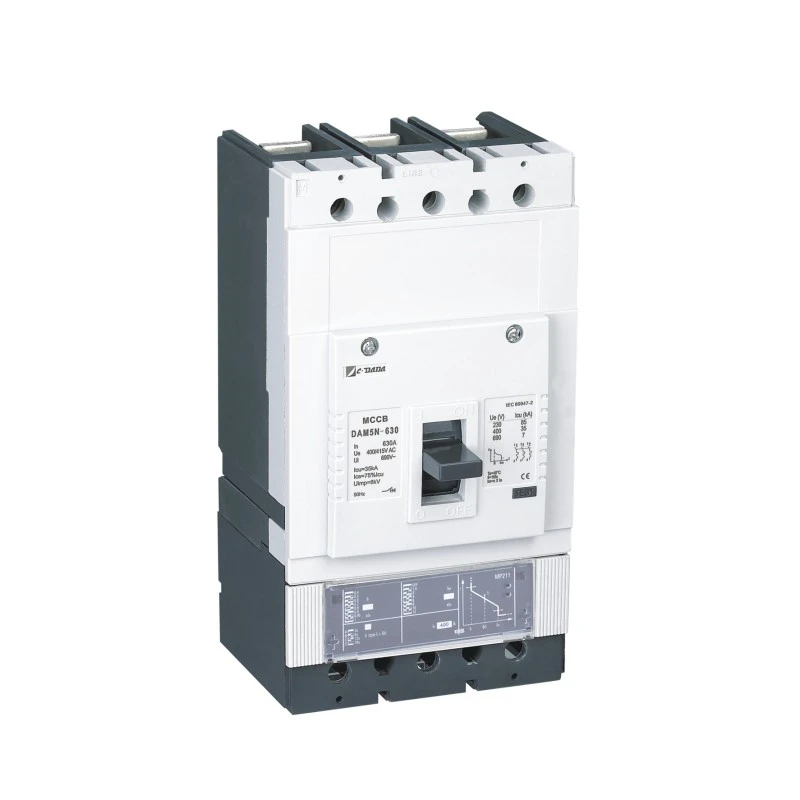

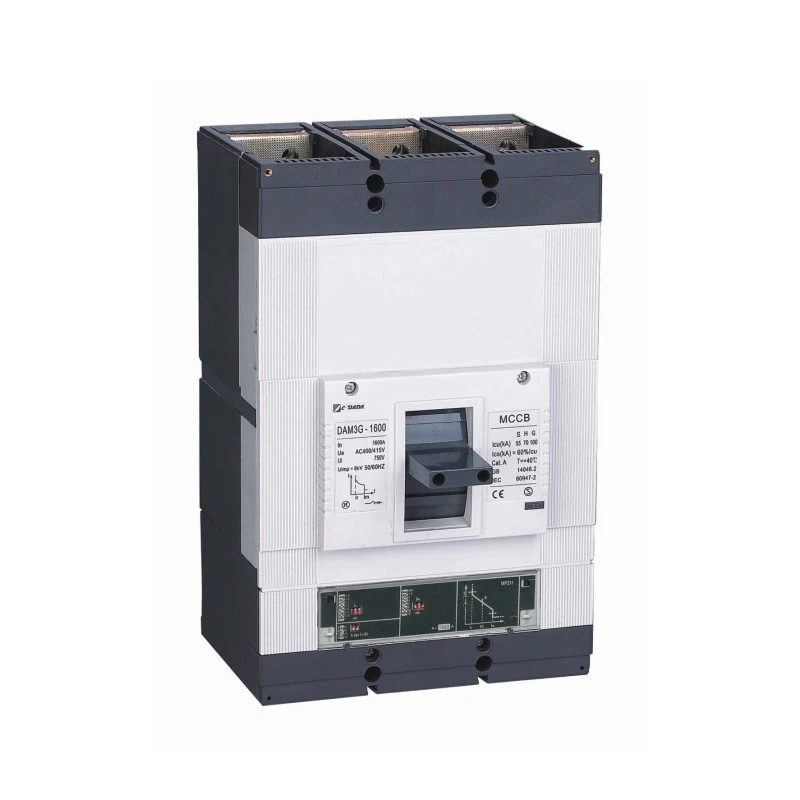

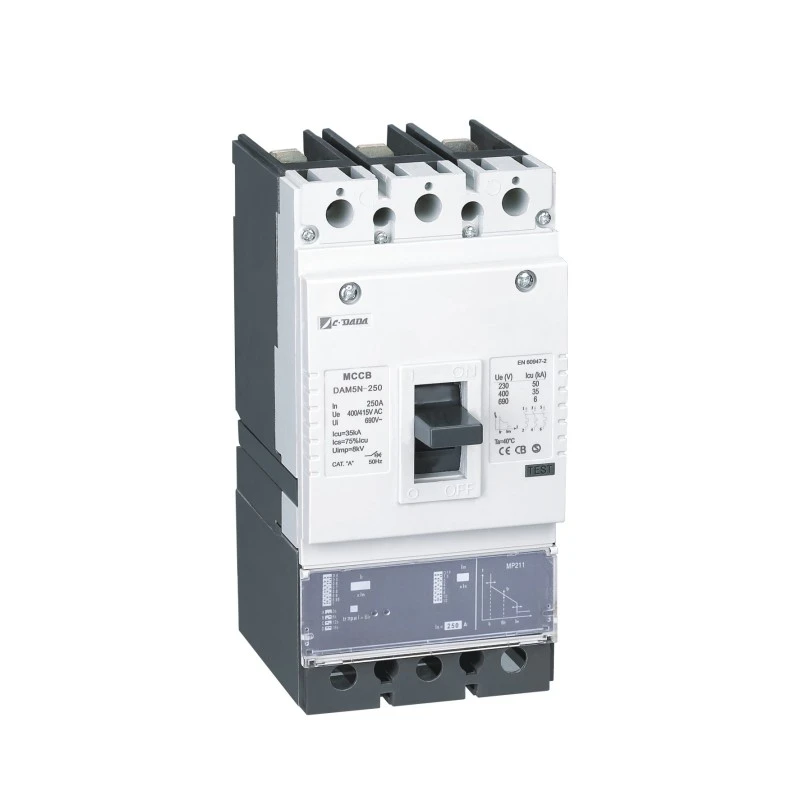

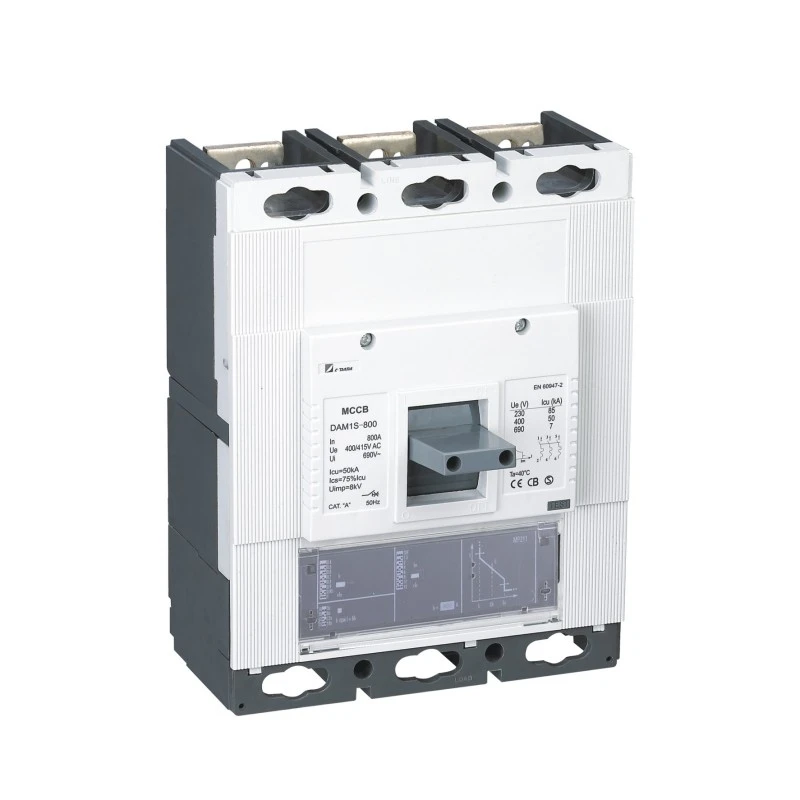

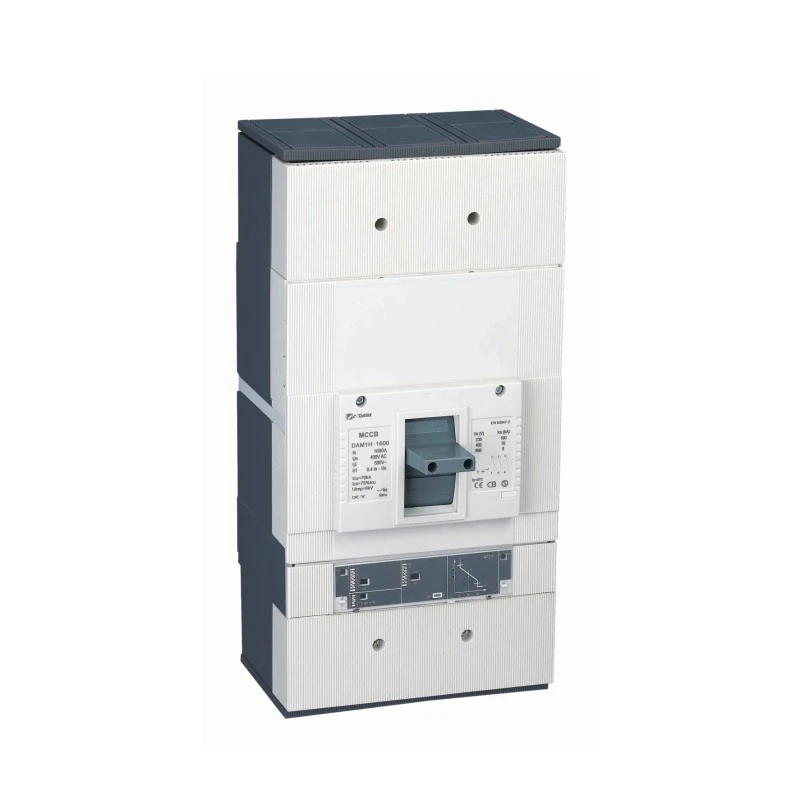

Rafræn tegund af mótuðu hylkisrofi

Fyrir nútíma raforkukerfi sem krefjast nákvæmni, upplýsingaöflunar og áreiðanleika, er rafrofsrofinn með mótuðu hylki frá Shanghai DADA Electric CO., LTD. setur nýjan staðal í lágspennuvörn. Ólíkt hefðbundnum varma-segulbrjótum notar þessi snjalla MCCB rafræna útrásareiningu sem byggir á örgjörva til að veita mjög nákvæma, forritanlega yfirstraumsvörn - ónæmur fyrir sveiflum umhverfishita.

Með stillanlegum stillingum frá 40% til 100% In (varma) og 1,5× til 12× In (segulmagnaðir), býður það upp á óviðjafnanlegan sveigjanleika fyrir flókna samhæfingu í gagnaverum, iðjuverum, sjúkrahúsum og endurnýjanlegum orkukerfum. Það er metið frá 100A til 1600A við 400V/415V, það sameinar fyrirferðarlítið hönnun með háþróaðri virkni - og felur í sér bilunarörugga beina ferð við miklar bilanir, jafnvel þótt rafeindabúnaðurinn bili.

Lykilforskriftir

Gerð: CDADA DAM2 / DE Series (rafrofsrofi með mótuðu hylki)

Gerð: Rafræn mótað hylkisrofi

Pólur: 3P / 4P

Málspenna (Ue): 400V / 415V AC

Málstraumur (inn): 100A – 1600A

Trip Unit: Rafræn útgáfa byggð á örgjörva

Hitastilling (Ir): 40% – 100% af In

Segulstilling (Im): 1,5× – 12× In

Kostir

★ Breiðat svið: 100A til 1600A (AC)

★ Fyrirferðarlítið mál

★ Stillanleg hitauppstreymi (40-100%)In.

★ Stillanleg segulstilling (1,5-12 sinnum) Inn.

★ Ýttu á hnappinn til að ferðast.

★ Aðskilið aðal- og ljósboga tengiliði

★ Mikið úrval aukahluta.

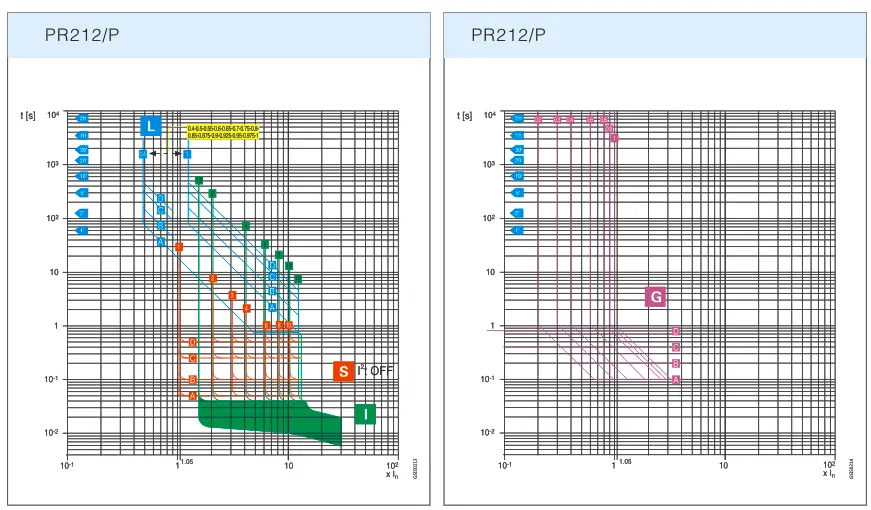

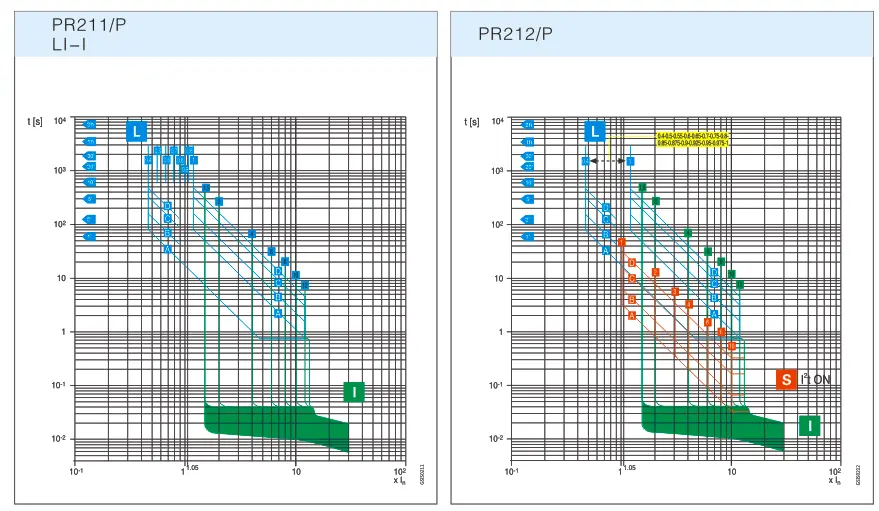

Rafræn losunareinkennisferill

Rafmagnsbreytur

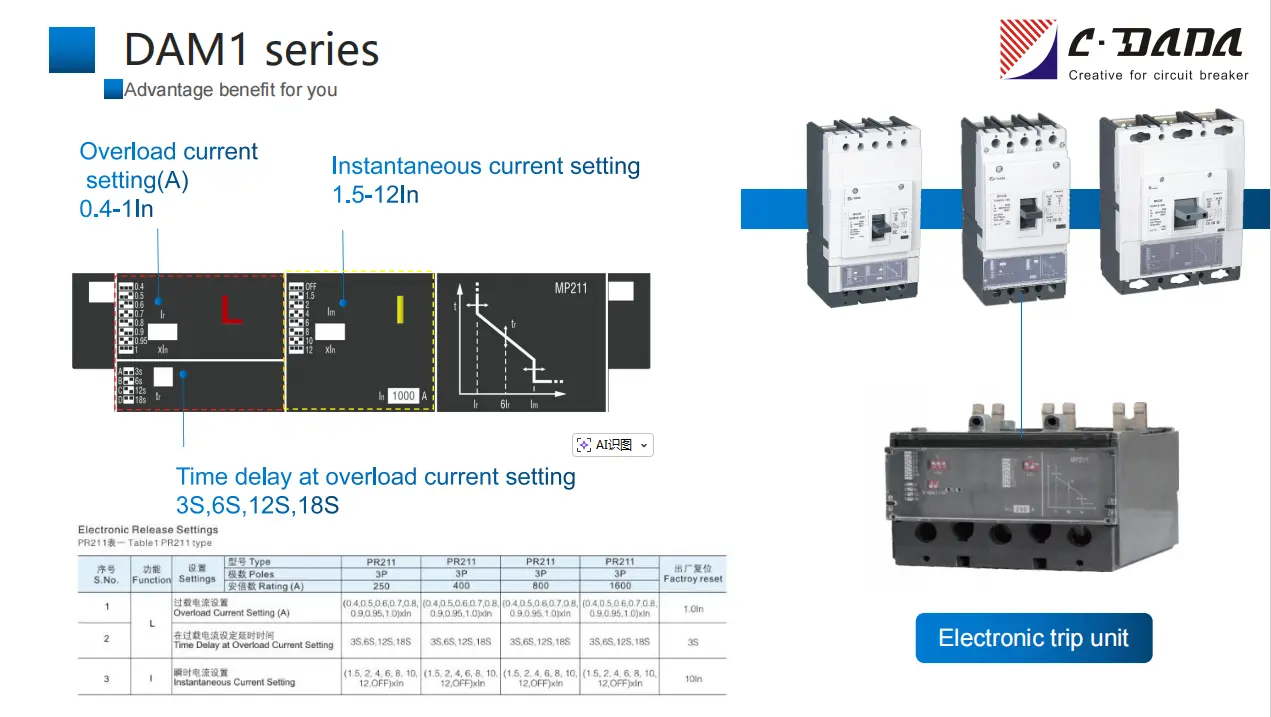

Tafla 1 PR211 gerð

S.No.

Virka

Stillingar

Tegund

PR211

PR211

PR211

PR211

Factory endurstillt

Pólverjar

3P

3P

3P

3P

Einkunn (A)

250

400

800

1600

1

L

Ofhleðsla núverandi stilling (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0In

2

Töf við ofhleðslu núverandi stillingu

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Augnabliks núverandi stilling

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

10Í

Tafla 2 PR212 gerð

S.No.

Virka

Stillingar

Tegund

PR212

PR212

PR212

PR212

Factory endurstillt

Pólverjar

3P

3P

3P

3P

Einkunn (A)

250

400/630

800

1600

1

L

Ofhleðsla núverandi stilling (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0In

2

Töf við ofhleðslu núverandi stillingu

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Skammhlaupsstraumstilling (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6Í

4

Töf við skammhlaupsstraumstillingu

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Augnabliks núverandi stilling

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

10Í

6

G

Jarðbilunarstraumsstilling (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0In

7

Tímaseinkun við stillingu jarðbilunar

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

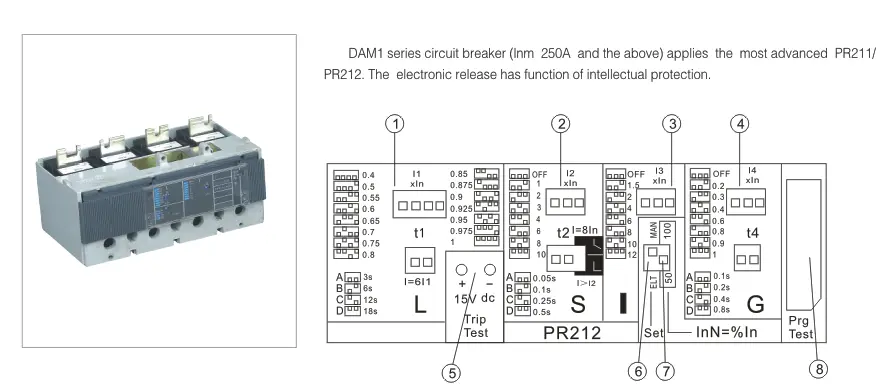

Val á rafmagns- eða rafeindabreytum

Virka SET (rofa ELT/MAN)

9

Notað til að stilla færibreytur dip-rofa á núlllínu

InN=%In,rofi 50/100

10

Innstunga fyrir tengimælitæki

Panelinnstunga

Af hverju að velja CDADA Electronic MCCB?

★ Sönn greind, ekki bara sjálfvirkni
Örgjörvinn greinir stöðugt straumbylgjuform, sem gerir nákvæma öfugan tíma, ákveðinn tíma og tafarlausa vernd kleift - án þess að reka vegna hita eða öldrunar.

★ Fail-Safe Design
Jafnvel þótt rafrásin bili, tryggir bein rafsegullás að rofinn leysist út við alvarlega skammhlaup – uppfyllir IEC 60947-2 öryggiskröfur um offramboð.

★ Superior Coordination
Ofurbreitt aðlögunarsvið (40–100% Ir, 1,5–12× Im) gerir fullkomna samhæfingu við uppstreymis/niðurstraumstæki – lágmarkar stöðvunarsvæði.

★ Framtíðarsönn innviði
Samhæft við valfrjálsar samskiptaeiningar (Modbus RTU, Profibus) fyrir samþættingu í byggingarstjórnunarkerfi (BMS) eða snjallnet.

★ Global gæði, samkeppnishæf verð
Framleitt samkvæmt ISO 9001 í Shanghai, með alþjóðlegar vottanir - sem býður upp á frammistöðu á evrópskum stigi á asískum kostnaðarhagkvæmni.

★ Við erum með sérstakt teymi 15 verkfræðinga sem einbeitir sér að vöruþróun, endurbótum og aðlögun.

Tilvalin forrit

Gagnaver: Komdu í veg fyrir bilanir í steypum með nákvæmri sértækri útfærslu

Sjúkrahús: Tryggja samfellt afl fyrir lífsbjörgunarkerfi

Iðnaðar sjálfvirkni: Samræma við VFD, mjúk ræsir og vélfærafræði

Sól-/vindgarðar: Aðlagast breytilegum kynslóðarsniðum

Snjallar atvinnuhúsnæði: Virkjaðu orkuvöktun án aukamæla

Algengar spurningar (algengar spurningar)

Spurning 1: Hvað gerir rafræna MCCB frábrugðna hitauppstreymi segulmagnaðir?

A1: Rafrænir mótaðir hylkisrofar nota örgjörva til að greina straum og koma af stað ferðum með mikilli nákvæmni. Þau verða ekki fyrir áhrifum af umhverfishita, bjóða upp á breiðari aðlögunarsvið og geta veitt hleðslugagnaskráningu - ólíkt tvímálmi / segulmagnaðir hitauppstreymi.

Spurning 2: Er 1600A rafræn MCCB fáanlegur í 4-póla uppsetningu?

A2: Já—allar CDADA rafrænar MCCB frá 250A til 1600A eru fáanlegar í bæði 3P og 4P útgáfum.

Spurning 3: Hvað gerist ef rafeindabúnaðurinn bilar við skammhlaup?

A3: Brotinn inniheldur vélrænt öryggisafrit: við mikla bilunarstrauma (>12×In) kveikir segullás á beinni opnun – sem tryggir öryggi jafnvel þegar rafeindabúnaður er ótengdur.

Q4: Get ég fylgst með rauntíma núverandi gildum?

A4: Já — rafræna útrásarbúnaðurinn sýnir tafarlausan, hámarks-, mín.- og meðalstraum yfir valanlegan tímaglugga (t.d. 24 klst.), gagnlegt fyrir orkustjórnun.

Spurning 5: Af hverju að velja CDADA fram yfir önnur snjöll MCCB vörumerki?

A5: CDADA býður upp á:

● Raunveruleg stillanleiki með tvöföldum sviðum (margir keppendur takmarka Im við ≤10×)

● Bilunarörugg vélræn öryggisafrit (ekki allir „rafrænir“ MCCB hafa þetta)

● Lítil stærð—passar á eldri spjöld án þess að breyta

● Sterkt alþjóðlegt vottunarsafn (ASTA, KEMA, CE)

● OEM-væn verðlagning með tæknilega aðstoð á ensku
