Af hverju skiptir litlum hringrásarrofi DPN 6KA máli fyrir nútíma rafmagnsvernd?

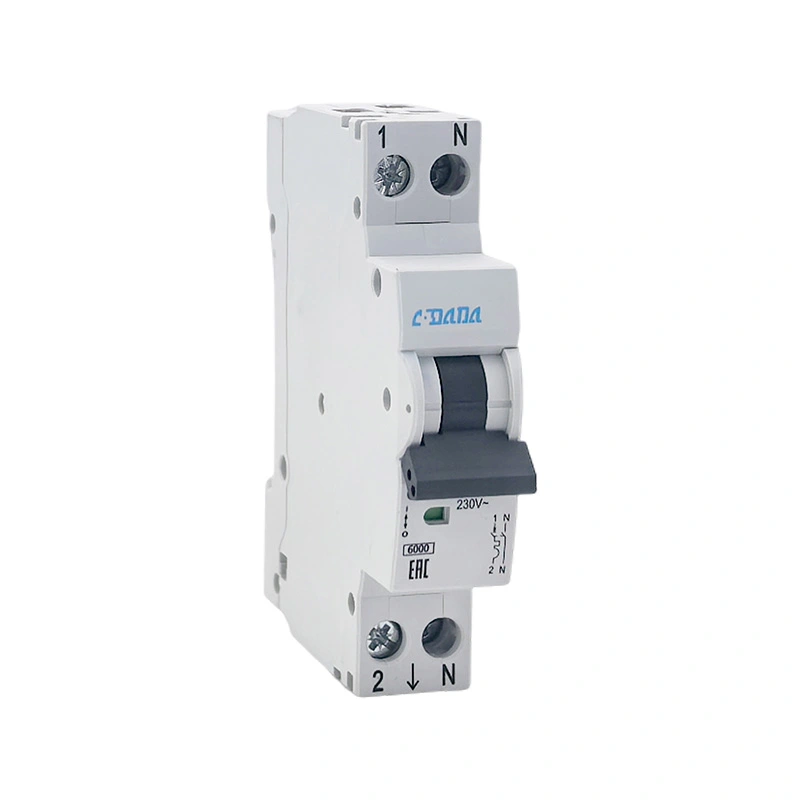

A Lítið aflrofi DPN 6KAer hannað til að veita áreiðanlega vörn gegn ofhleðslu og skammhlaupum á sama tíma og það sameinar þéttar stærðir og hagnýta uppsetningu. DPN stillingin er almennt tengd við 1P+N fyrirkomulag, en 6KA vísar til 6 kA skammhlaupsrofgetu samkvæmt gildandi stöðlum og tilgreindum prófunarskilyrðum. Þessi leiðarvísir útskýrir hvað DPN 6KA lítill rafrásarrofi þýðir, hvernig hann virkar, hvers vegna brotgeta hans skiptir máli, hvar hægt er að nota hann, hvernig á að velja hann og setja hann upp á réttan hátt og hvað kaupendur ættu að hafa í huga þegar þeir kaupa hringrásarvarnarbúnað.

Hvað þýðir lítill hringrás DPN 6KA?

Miniature Circuit Breaker, venjulega skammstafað sem MCB, er sjálfvirkur hlífðarrofibúnaður sem notaður er til að rjúfa rafstraum þegar óeðlilegar aðstæður eiga sér stað. Ólíkt hefðbundnu öryggi sem venjulega þarf að skipta um eftir notkun, er almennt hægt að endurstilla MCB eftir að bilunin hefur verið rannsökuð og hringrásin er talin örugg.

HugtakiðDPNer almennt notað til að lýsa samningi1P+N stillingar, þar sem tækið er með vörn á fasaleiðaranum en skiptir einnig um hlutlausan leiðara. Nákvæmt innra fyrirkomulag og hvort hlutlausan er varin eða aðeins kveikt fer eftir tiltekinni vöruhönnun. Kaupendur ættu því að sannreyna tækniskjöl framleiðanda í stað þess að túlka skammstöfunina eina.

The6KAmerking, venjulega skrifað sem6 kA, gefur til kynna að skammhlaupsrofgeta sé 6 kA samkvæmt viðeigandi staðli, prófunarskilyrðum, spennu og vöruforskrift. Í raun gefur það til kynna hversu væntanleg skammhlaupsstraumur er sem rofinn er hannaður til að trufla á öruggan hátt við tilgreind skilyrði.

Þessi samsetning af fyrirferðarlítilli uppsetningu og skilgreindri skammhlaupsrofsgetu gerir Miniature Circuit Breaker DPN 6KA gagnlegan fyrir mörg lágspennu dreifingarforrit þar sem spjaldapláss og áreiðanleg hringrásarvörn eru bæði mikilvæg.

Hvernig virkar DPN 6KA aflrofi?

Dæmigerður lítill aflrofi notar varma- og segulvarnarreglur. Hitabúnaðurinn bregst við viðvarandi yfirstraumi, en segulmagnaðir vélbúnaðurinn er ætlaður til að bregðast hratt við hástraumsbilunarskilyrðum eins og skammhlaupum.

• Yfirálagsvörn:Þegar straumur helst yfir venjulegu rekstrarstigi hringrásarinnar í nægilega langan tíma getur hitauppstreymibúnaðurinn valdið því að rofinn sleppir.
• Skammhlaupsvörn:Hár bilunarstraumur getur virkjað segulútrásarbúnaðinn, sem gerir kleift að rjúfa hringrásina hratt.
• Handvirk skipting:Notkunarhandfangið gerir kleift að kveikja eða slökkva á hringrásinni við venjulega notkun þegar varan er hönnuð fyrir þá virkni.
• Bilanaeinangrun:Í DPN fyrirkomulagi er hægt að aftengja fasa og hlutlausa leiðara í samræmi við tilgreinda rofahönnun tækisins.
• Samningur dreifing:Þröngur formstuðullinn getur hjálpað rafmagnstöflum að taka við fleiri hringrásum innan takmarkaðs DIN-járnbrautarrýmis.

Tilgangur rofans er ekki einfaldlega að stöðva rafmagn. Hann verður að rjúfa óeðlilegan straum við þær aðstæður sem hann hefur verið hannaður fyrir á meðan hann er áreiðanlegur við venjulega notkun. Rétt samhæfing við uppstreymis- og niðurstreymisvörn er því mikilvæg.

Af þessum sökum getur það skapað vandamál að velja brotsjór byggt eingöngu á líkamlegri stærð hans eða nafnstraumi. Alltaf skal endurskoða heildar rafforskriftina fyrir uppsetningu.

Af hverju er 6KA brotgeta mikilvæg?

Brotgeta er ein mikilvægasta forskriftin sem þarf að skilja þegar keyptur er lítill aflrofi. 6 kA einkunn þýðir að brotsjórinn hefur skammhlaupsgetu sem nemur6.000 ampervið tilgreind prófunarskilyrði.

Þetta gerir þaðekkimeina að rofinn ætti stöðugt að bera 6.000 A. Málstraumur brotsjórs er sérstakur forskrift. Til dæmis getur brotsjór verið með málstraum sem hentar fyrir ljósa- eða innstungurás á meðan hann hefur 6 kA skammhlaupsrofgetu.

Fyrir nýja uppsetningu skal væntanlegur skammhlaupsstraumur á uppsetningarstað metinn af hæfum rafiðnaðarmönnum. Valinn brotsjór ætti að hafa fullnægjandi brotgetu fyrir uppsetninguna og vera í samræmi við gildandi staðbundnar kröfur.

Hverjir eru helstu kostir?

Rétt tilgreindur DPN 6KA lítill aflrofi getur tekist á við nokkrar algengar áskoranir í þéttum rafdreifikerfum.

Annar hagnýtur kostur er auðveldara skipulag hringrásar. Í stað þess að leyfa einum hlífðarbúnaði að þjóna of mörgum álagi getur rétt skipulögð dreifiborð skipt rafhleðslu í einstakar rafrásir. Þetta auðveldar bilanaleit og getur hjálpað til við að takmarka áhrif bilunar á viðkomandi hringrás.

Hvar er það almennt notað?

DPN 6KA rofar koma til greina fyrir fjölbreytt úrval af lágspennu dreifingarforritum, að því tilskildu að rafeinkunnir þeirra og vottunarkröfur samsvari uppsetningunni.

• Dreifingartöflur íbúða
• Rafkerfi íbúða og húsa
• Ljósarásir
• Innstunga og almennar rafrásir
• Lítil atvinnuhúsnæði
• Skrifstofur og verslunaraðstaða
• Stjórnborð og dreifirásir búnaðar
• Rafmagnsvirki fyrir létta iðnað
• Hjálparrásir í rafmagnsskápum

Þær geta verið sérstaklega gagnlegar í fyrirferðarmiklum dreifingarbúnaði þar sem uppsetningaraðili þarf að koma jafnvægi á hringrásarvörn við tiltækt uppsetningarpláss. Hins vegar ætti aldrei að ákvarða notkunarhæfi út frá vöruheitinu einu saman.

Gerð álags, stærð leiðara, uppsetningaraðferð, umhverfishitastig, bilanastig, spennukerfi, jarðtengingu og staðbundnar rafmagnsreglur þarf að hafa í huga áður en tiltekin gerð er valin.

Hvað ættu kaupendur að athuga áður en þeir velja?

Ein af stærstu innkaupamistökum er að velja rofa sem byggir aðeins á málstraumi hans eða 6 kA merkingunni. Fullkomnari endurskoðun forskrifta getur dregið úr samhæfnisvandamálum, tafir á uppsetningu og óþarfa endurnýjunarkostnaði.

1. Málstraumur:Veldu í samræmi við hringrásarhönnun og væntanlegt álag frekar en að velja einfaldlega stærstu fáanlegu einkunnina.
2. Málspenna:Staðfestu að rofinn henti spennu og tíðni rafkerfisins.
3. Stöng stilling:Staðfestu hvort tilskilið fyrirkomulag sé 1P+N og skilið hvaða leiðarar eru varðir og rofnir.
4. Brotgeta:Staðfestu að 6 kA einkunnin sé fullnægjandi fyrir væntanlegan bilunarstraum á uppsetningarstaðnum.
5. Ferðaferill:Athugaðu nauðsynlega slökkvaeiginleika miðað við álag og innkeyrsluhegðun.
6. Staðlar og vottun:Biðja um viðeigandi prófunarskýrslur, yfirlýsingar og vottunarskjöl sem eiga við markmarkaðinn.
7. Terminal eindrægni:Athugaðu stærðarsvið leiðara, byggingu tengis, kröfur um aðhald og aðgengi að tengingum.
8. Samhæfni við DIN-teina:Staðfestu að líkamlegar stærðir passi við fyrirhugaða dreifingarhólf.
9. Rekstrarumhverfi:Hugleiddu hitastig, raka, hæð, ryk, titring og aðrar umhverfisaðstæður.
10. Samræmi birgja:Fyrir verkefni sem krefjast endurtekinna pantana, staðfestu framleiðslugetu og gæðaeftirlitsferli.

Fyrir dreifingaraðila er annað mikilvægt atriði vörusamkvæmni. Brottæki sem uppfyllir forskriftina í einni sendingu en er verulega breytilegt í síðari lotum getur skapað birgða- og verkáhættu. Kaupendur ættu því að ræða gæðaeftirlit, skoðunarstaðla, umbúðir, merkingar og kröfur um endurtekna pöntun við birgjann fyrirfram.

Hvað ætti að hafa í huga við uppsetningu?

Rafmagnsuppsetning ætti að vera framkvæmd af hæfum fagmanni og í samræmi við leiðbeiningar framleiðanda og viðeigandi rafmagnsreglur. Jafnvel rétt tilgreindur DPN 6KA rofi getur virkað illa ef hann er rangt settur upp.

• Kveiktu á rafmagni á uppsetningunni áður en unnið er að dreifibúnaði.
• Staðfestu rafspennu og raflögn fyrir tengingu.
• Settu rofann á öruggan hátt á viðeigandi DIN-teinum eða uppsetningarkerfi.
• Notaðu leiðara innan tilgreinds stærðarbils framleiðanda.
• Notaðu tilgreint snúningsátak fyrir klemmu.
• Haltu leiðaraleiðinni snyrtilegri og forðastu óþarfa vélrænt álag á skautanna.
• Staðfestu fasa og hlutlausar tengingar í samræmi við raflagnamynd vörunnar.
• Athugaðu hvort girðingin veiti nægilegt bil, loftræstingu og vernd.
• Gerðu viðeigandi rafmagnsprófanir áður en þú setur rafrásina í gang.

Terminal tenging verðskuldar sérstaka athygli. Laus raftenging getur skapað viðnám og hita, en óviðeigandi útbúinn leiðari getur dregið úr vélrænni stöðugleika tengingarinnar. Uppsetning ætti því að fylgja tilgreindum leiðaraundirbúningi og togkröfum framleiðanda.

Notaðu aldrei rofa í staðinn fyrir rétta hringrásarhönnun. Hlífðartæki virka sem hluti af fullkomnu rafkerfi sem inniheldur leiðara, álag, andstreymisvörn, jarðtengingu og aðra öryggisíhluti.

Hvernig ber DPN 6KA saman við hefðbundnar MCB stillingar?

Samanburðurinn þýðir ekki að ein uppsetning sé almennt betri. Viðeigandi hönnun fer eftir rafkerfinu, staðbundnum reglum, tiltæku töfluplássi, nauðsynlegu einangrunarfyrirkomulagi og samhæfingu við annan hlífðarbúnað.

Hvernig er hægt að viðhalda frammistöðu?

Lítil aflrofar krefjast almennt takmarkaðs venjubundins viðhalds, en samt ætti að skoða nærliggjandi rafkerfi reglulega. Aldrei ætti að hunsa tíðar óútskýrðar ferðir.

• Skoðaðu skautana fyrir merki um ofhitnun, aflitun eða skemmdir.
• Athugaðu hvort tengingar séu lausar við áætlað rafmagnsviðhald.
• Haltu dreifingarhlífinni hreinu og lausu við mikið ryk eða raka.
• Fylgstu með endurteknum ferðum og rannsakaðu undirliggjandi orsök.
• Skiptu um rofar sem sýna vélrænan skaða eða óeðlilega notkunarhegðun.
• Ekki endurstilla brotsjór ítrekað án þess að finna hvers vegna hann leystist út.

Brotari sem leysir út ítrekað getur bent til ofhleðslu, skammhlaups, einangrunarvandamála, bilana í búnaði, rangt val á rofa eða annað vandamál í uppsetningunni. Hæft starfsfólk ætti að greina vandamálið áður en rafrásin er sett aftur í venjulega notkun.

Það er líka gagnlegt til að viðhalda nákvæmum merkingum á spjaldið. Skýr auðkenning á rafrásum getur gert framtíðarskoðun og viðhald skilvirkara, sérstaklega í atvinnuhúsnæði og stærri rafmagnsskápum.

Hvers ættir þú að búast við frá áreiðanlegum framleiðanda?

Þegar keyptar eru Miniature Circuit Breaker DPN 6KA vörur fyrir heildsöludreifingu, rafmagnsverkefni, OEM forrit eða spjaldsamsetningu eru vörugæði aðeins einn hluti af kaupákvörðuninni. Stöðug skjöl, framleiðslustýring, samskipti og stuðningur eftir sölu geta einnig haft mikilvæg áhrif á árangur verkefnisins.

Shanghai DaDa Electric Co., Ltd.er hugsanleg birgir fyrir viðskiptavini sem eru að leita að rafmagnsvarnarvörum og tengdum aflrofalausnum. Þegar framleiðandi er metinn, ættu kaupendur að biðja um vörugagnablöð og viðeigandi samræmisskjöl, skýra nákvæma gerð líkansins og staðfesta framleiðslu- og skoðunarkröfur áður en magnpöntun er lögð inn.

Fyrir innflytjendur og dreifingaraðila eru samskipti sérstaklega mikilvæg. Áður en kaup eru staðfest er gagnlegt að koma á nákvæmu vörulíkani, rafmagnslýsingum, magni, pökkunaraðferð, merkingum, afhendingarkröfum, skoðunarferli og skjölum. Þetta hjálpar til við að draga úr misskilningi milli kaupanda, framleiðanda og enda viðskiptavina.

Algengar spurningar

1. Hvað þýðir 6KA á litlum aflrofa?

6KA, oftar skrifað sem 6 kA, gefur til kynna að skammhlaupsrofgeta sé 6.000 amper við tilgreind prófunarskilyrði. Það er ekki venjulegur rekstrarstraumur rofarans.

2. Hvað þýðir DPN í aflrofa?

DPN er almennt tengt við 1P+N stillingu. Nákvæmar verndar- og rofaaðgerðir eru háðar hönnun framleiðanda, þannig að gagnablað vörunnar ætti að vera athugað fyrir uppsetningu.

3. Hentar 6 kA rofi fyrir hverja rafstöð?

Nei. Brotgetan verður að vera viðeigandi fyrir væntanlegan skammhlaupsstraum á uppsetningarstaðnum. Einnig verður að hafa í huga málspennu, straum, útbrotareiginleika, uppsetningarskilyrði og gildandi reglur.

4. Þýðir 6 kA að brotsjórinn geti borið 6.000 A stöðugt?

Nei. 6 kA gildið tengist skammhlaupsrofsgetu, ekki samfelldri straumflutningsgetu. Málstraumurinn er sérstök forskrift.

5. Er hægt að nota DPN 6KA aflrofa í dreifingarborðum íbúða?

Það getur verið hentugur fyrir ákveðnar íbúðanotkun þegar rafmagnsmat vörunnar, stillingar, mál, vottun og uppsetningarkröfur passa við rafrásina og staðbundnar reglur.

6. Hvaða upplýsingar ætti ég að veita þegar ég bið um tilboð?

Gefðu upp nauðsynlegan málstraum, málspennu, stangaruppsetningu, aksturseiginleika, brotgetu, magn, markmarkað, viðeigandi staðla, kröfur um umbúðir og allar kröfur um OEM eða merkingar. Þetta hjálpar birgirnum að meta kröfuna á skilvirkari hátt.

7. Hvers vegna snýst smárofi ítrekað?

Endurtekin slokknun getur stafað af ofhleðslu, skammhlaupi, biluðum búnaði, raflagnavandamálum, óviðeigandi vali á rofa eða öðrum rafmagnsbilunum. Orsökin ætti að vera greind af hæfu starfsfólki frekar en að endurstilla rofann.

8. Er DPN það sama og tveggja póla aflrofi?

Ekki endilega. Þótt DPN tæki geti falið í sér fasa- og hlutlausa rofi, getur innri vernd og rofafyrirkomulag verið frábrugðið venjulegu tveggja póla hlífðarbúnaði. Athugaðu alltaf raflögn framleiðanda og tækniforskriftir.

9. Hver er munurinn á málstraumi og brotgetu?

Málstraumur tengist straumnum sem rofinn er hannaður til að bera við venjulega notkun við tilteknar aðstæður. Brotgeta tengist getu þess til að rjúfa tiltekinn skammhlaupsstraum á öruggan hátt.

10. Hver er mikilvægasta forskriftin þegar pantað er DPN 6KA brotsjór?

Það er engin ein forskrift sem á við hverja uppsetningu. Málstraumur, spenna, uppsetningu skauts, aksturseiginleika, brotgetu, viðeigandi staðla, eðlismál og uppsetningarskilyrði ætti að athuga saman.

Hafðu samband við okkur til að fá DPN 6KA lausnir fyrir smáhringrás

Að velja réttan aflrofa snýst á endanum um að passa verndarafköst við raunverulegar kröfur rafbúnaðarins. Smáhringrásarrofi DPN 6KA getur boðið upp á hagnýta samsetningu af samsettri uppsetningu, ofhleðsluvörn, getu til skammhlaupsrofs og þægilegri rafrásarstjórnun þegar rétt er tilgreint og uppsett.

Ef þú ert að sækjaLítið aflrofi DPN 6KAvörur fyrir dreifitöflur, rafmagnsverkefni, OEM forrit eða heildsöluframboð,Shanghai DaDa Electric Co., Ltd.getur veitt upplýsingar um vörur og rætt tæknilegar kröfur þínar.Hafðu samband við okkurmeð nauðsynlegum núverandi einkunn þinni, spennu, magni, umsókn og áfangamarkaði til að ræða viðeigandi lausn. Hafðu samband við Shanghai DaDa Electric Co., Ltd. til að ræða upplýsingar, sýnishorn, magnpantanir og verkefniskröfur.
