Hagnýt leiðarvísir um afgangsstraumsrofa með yfirstraumsvörn

Hvað er RCBO?

AnRCBO— afgangsstraumsrofi með yfirstraumsvörn — er lágspennuvarnarbúnaður sem sameinar yfirálagsvörn, skammhlaupsvörn og afgangsstraums (leka) uppgötvun í einni mótaðri einingu. Inni í þétta hýsinu ræður hitauppstreymi segulmagnaðir útrásarbúnaður við ofhleðslu og skammhlaup, en núllraðar straumspennir ber stöðugt saman strauminn sem flæðir í straumleiðurum og hlutlausum leiðum. Þegar munurinn er meiri en nafnafgangsstraumurinn (IΔn) sleppur tækið innan millisekúndna, skera á strauminn áður en lekstraumur getur skaðað fólk eða valdið eldi.

Hvenær á að velja RCBO: lokaundirrásir sem þurfa bæði yfirstraumsvörn og persónulega lekavörn - útiílát, rafrásir raftækja, bílskúrar, kjallara, baðherbergi og aðra raka eða aðgengilega staði.

DABL-63 tilheyrir RCBO-flokknum: eitt tæki, þrjár varnir — pláss- og hagkvæmasti kosturinn fyrir einfasa lokarásir fyrir heimili.

Hvernig á að velja rétta RCBO?

1. Málstraumur (In): samsvara stöðugu álagi rafrásarinnar, með loftrými fyrir innrásarstrauma tækja (t.d. 40A nær yfir venjulegar rafrásir heimilistækja).

2. Brotgeta (Icn): verður að vera hærri en væntanlegur skammhlaupsstraumur á uppsetningarstaðnum; 6kA nær yfir dæmigerð bilanastig í íbúðarhúsnæði og léttum atvinnuhúsnæði.

3. Pólur: 1P+N fyrir einfasa lokarásir með fyrirferðarlítilli DIN-brautarfestingu.

4. Útfallseiginleiki: C-ferill (5–10× In) fyrir almenna heimilis- og heimilishald; B-ferill fyrir viðkvæma rafeindatækni; D-kúrfa fyrir ræsingu mótor.

5. Staðlar og vottun: IEC/EN 61009-1 samræmi og CE-merking eru grunnlínan fyrir alþjóðleg verkefni.

6. Notkun: Útiílát, rafrásir fyrir heimilistæki og lýsing í bílskúr/kjallara gætu þurft meiri næmni en almennar rafrásir innanhúss.

Hvernig vel tilgreint RCBO lítur út

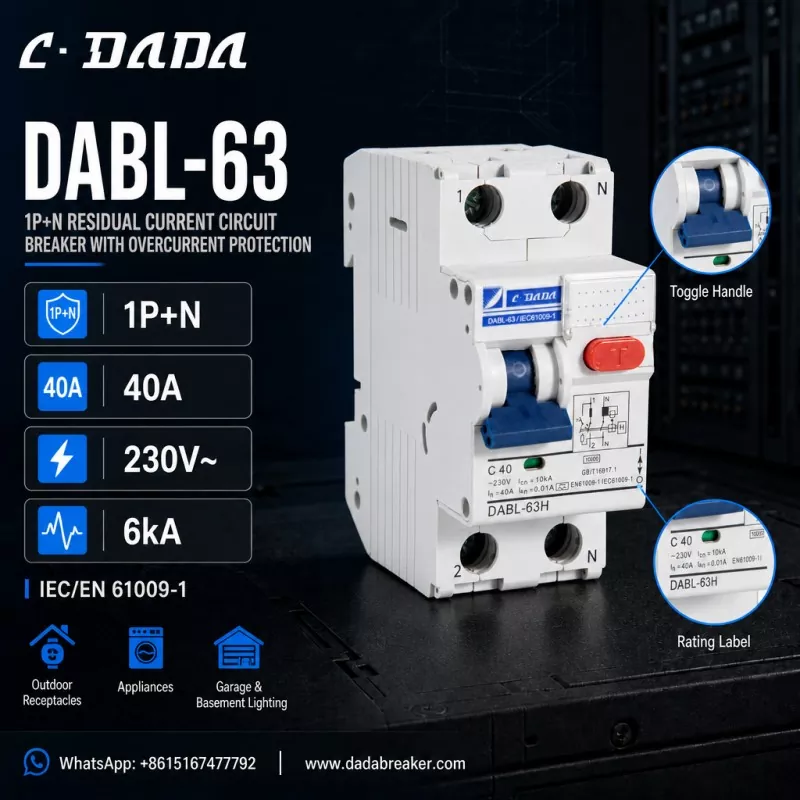

Til að gera þessa steinsteypu skaltu íhuga DABL-63 fráC·DADA Electric, 1P+N afgangsstraumsrofi með yfirstraumsvörn sem sýnir hvað á að leita að í þessum flokki tækja: 1P+N uppsetningu

● Lifandi stöng rofinn og hlutlaus fylgt eftir, fyrirferðarlítill fyrir venjulegar DIN-teina dreifitöflur 40A málstraumur (In)

● Með C-kúrfuútfærslu (C40) 230V~ nafnspennu

● 6kA brotgeta (Icn)

● IΔn = 0,01A (10mA) hánæm afgangsstraumsvörn

● Samræmi við IEC/EN 61009-1

● Rauður T prófunarhnappur fyrir reglubundnar virkniathuganir, tengi merkt 1/2/N, merkimiði og hringrásarmynd prentuð á húsið

● Byggt fyrir útiílát, heimilistæki, bílskúrs- og kjallaralýsingu

Rökfræðin á bak við þessa forskrift

40A, 1P+N rammi með 10mA hánæmri lekavörn nær yfir meirihluta lokarása íbúða: 40A passar við álagið á algengum rafrásum fyrir tæki og innstungur, 1P+N heldur tækinu fyrirferðarlítið fyrir troðfullar dreifitöflur og 10mA næmnin veitir aukið lag af persónulegri vernd, nákvæmlega þar sem IEC-svæðin krefjast persónulegrar verndar, þar sem það krefst raka svæðis utandyra.

Algengar spurningar

Sp.: Hvað er RCBO?

A: RCBO — afgangsstraumsrofi með yfirstraumsvörn — er lágspennuvarnarbúnaður sem sameinar yfirálagsvörn, skammhlaupsvörn og afgangsstraumsvörn (leka) í einni einingu, venjulega allt að 63A fyrir lokarásir.

Sp.: Hver er munurinn á RCBO og MCB?

A: MCB veitir aðeins yfirálags- og skammhlaupsvörn. RCBO bætir afgangsstraum (leka) uppgötvun ofan á, aftengir hringrásina þegar lekastraumur fer yfir IΔn - verndar fólk og kemur í veg fyrir rafmagnsbruna.

Sp.: Hvað þýðir IΔn = 10mA?

A: IΔn er nafnafgangsrekstrarstraumur. 10mA er hánæmni: tækið sleppir þegar lekastraumur nær 10mA, sem veitir hraðari persónuvernd en 30mA almenna einkunn.

Sp.: Hvað er DABL-63 RCBO?

A: DABL-63 er 1P+N leifstraumsrofi með yfirstraumsvörn frá C·DADA Electric — 40A, C-kúrfu, 230V~, 6kA rofgetu og 10mA hánæmni lekavörn, í samræmi við IEC/EN 61009-1, fyrir ljósabúnað fyrir útihús, bílskúra/kjallara.
