Hvernig bætir 6kA AC smárafrásarrofi hringrásarvörn?

Efnisyfirlit

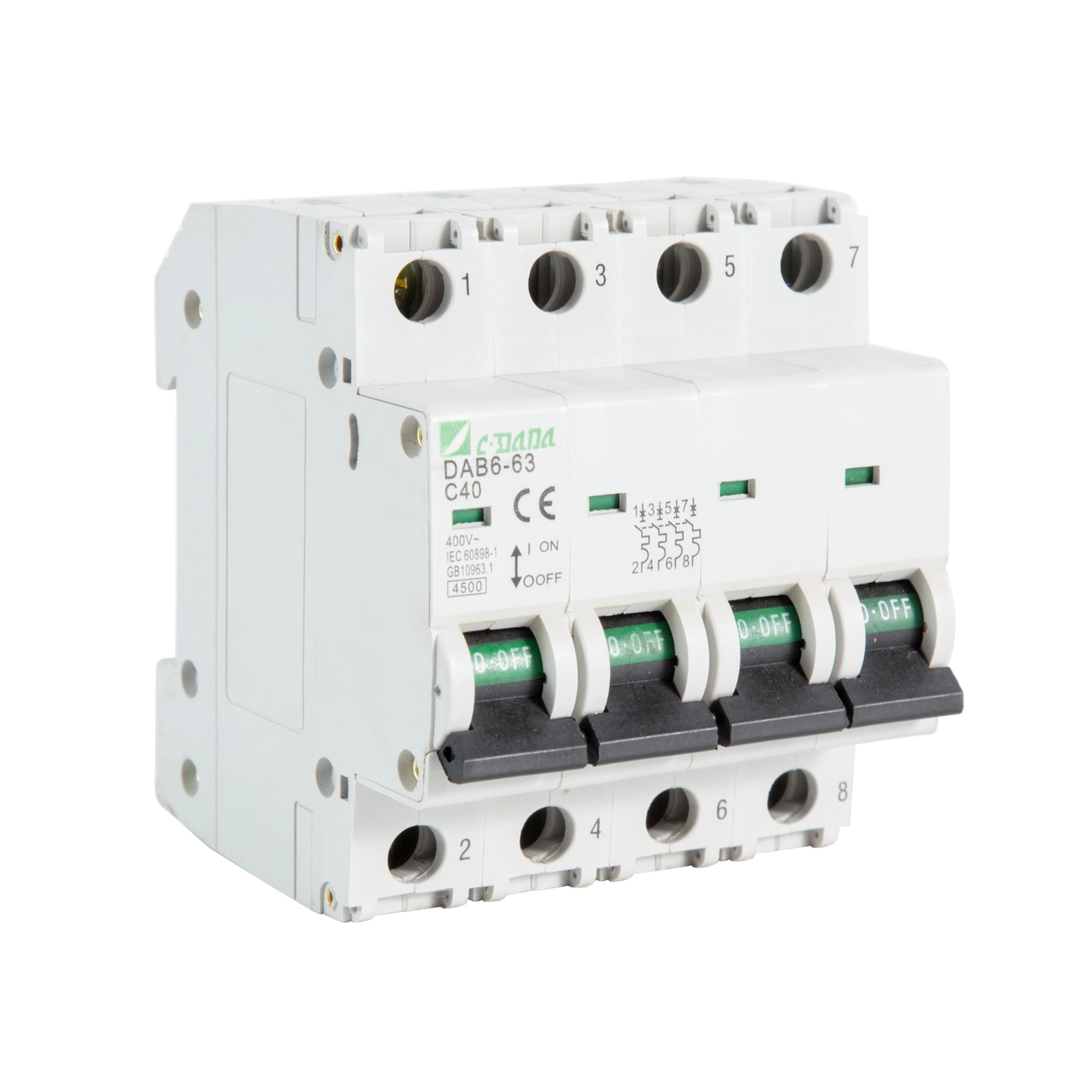

Hvað er 6kA AC smárafrásarrofi?

Lítil rafrásarrofi, almennt kallaður MCB, er hlífðarrofibúnaður sem er hannaður til að aftengja rafrásina sjálfkrafa þegar óeðlileg straumskilyrði eiga sér stað. Ólíkt hefðbundnu öryggi er venjulega hægt að endurstilla MCB eftir að bilun hefur verið eytt, sem gerir það þægilegt fyrir endurtekna notkun og viðhald.

Hugtakið6kAvísar til hæfilegrar skammhlaupsrofgetu brotsjórs við viðeigandi prófunarskilyrði. Í einföldu máli er 6kA MCB hannaður til að trufla á öruggan hátt væntanlegan skammhlaupsstraum allt að 6.000 amper þegar tilgreindar kröfur eru uppfylltar.

Vörur sem eru í samræmi við IEC/EN 60898-1 tilgreina almennt færibreytur eins og málstraum, málspennu, tíðni, brotgetu og tafarlausa útbroteiginleika. MCB svið í atvinnuskyni geta boðið upp á 6kA einkunnir fyrir mismunandi núverandi einkunnir og staurastillingar.

Af hverju skiptir 6kA brotgetan máli?

Skammhlaup geta framleitt mjög mikla strauma á mjög stuttum tíma. Ef hlífðarbúnaðurinn getur ekki truflað bilunarstrauminn sem er tiltækur á uppsetningarstað þess á öruggan hátt geta afleiðingarnar verið alvarlegar snertiskemmdir, of mikill hiti, bilun í búnaði eða hættuleg rafbogamyndun.

Þess vegna ætti ekki að velja brotgetu eingöngu vegna þess að 6kA er almennt fáanleg forskrift. Meta verður væntanlega skammhlaupsstraum á uppsetningarstaðnum og valinn rofi verður að hafa fullnægjandi truflunargetu fyrir það kerfi.

Forskriftir framleiðanda sýna að 6kA MCB eru fáanlegar fyrir margs konar straummat og spennustillingar, þar á meðal algeng 230V og 400V AC dreifikerfi.

Hvernig verndar AC Miniature Circuit Breaker hringrás?

Dæmigerð MCB sameinar varma- og segulvarnarbúnað. Þessar tvær aðgerðir takast á við mismunandi rafmagnsvandamál.

1. Hitavörn:Viðvarandi ofhleðsla hitar tvímálmþátt. Þegar hitastigið nær rekstrarþröskuldinum losnar vélbúnaðurinn og opnar hringrásina.
2. Segulvörn:Hár skammhlaupsstraumur skapar sterk segulmagnaðir áhrif sem virkjar tafarlausa útrásarbúnaðinn og aftengir hringrásina hratt.
3. Handvirk skipting:Venjulega er hægt að skipta um MCB handvirkt til að einangra hringrás meðan á viðhaldi eða uppsetningarvinnu stendur.

Þessi samsetning gerir MCB hentugan fyrir rafrásir þar sem þarf að taka á bæði langvarandi ofhleðslu og skyndilegum skammhlaupsbilunum. Nútíma MCB vöruúrval sameinar venjulega hitauppstreymi og segulmagnaðir losun og getur veitt B, C eða D eiginleika, allt eftir fyrirhuguðu álagi.

Hvaða tæknilegu færibreytur ættu kaupendur að athuga?

Kaupendur einblína oft á núverandi einkunn og verð á meðan þeir horfa framhjá öðrum breytum. Fyrir áreiðanlega verklýsingu ætti að athuga eftirfarandi eiginleika saman.

Vöruskjöl frá þekktum framleiðendum gefa venjulega þessar færibreytur saman frekar en að meðhöndla brotgetu sem einangraða forskrift.

Hvernig hafa B, C og D ferðaferlar áhrif á val?

Ferðaferillinn er ein mikilvægasta ákvörðunin þegar MCB er tilgreint. Bréfið lýsir áætluðu sviðinu þar sem segulmagnaðir augnablikslosunin virkar miðað við nafnstraum rofans.

Þessi svið eru almennt tengd við IEC 60898-1 MCB eiginleika.

Til dæmis, ef mótor framleiðir tímabundinn startstraum nokkrum sinnum hærri en venjulegur rekstrarstraumur hans, getur mjög næmur ferill slokknað að óþörfu við ræsingu. C-ferill eða D-ferill tæki gæti hentað betur, allt eftir búnaði og heildar hringrásarhönnun.

Hvar eru 6kA riðstraumslækkunarrofar almennt notaðir?

6kA straumrofi getur hentað mörgum lágspennuforritum þegar raunverulegt bilunarstig, spenna, straumur og uppsetningarkröfur falla undir forskrift tækisins.

• Dreifing íbúðarhúsnæðis:ljósarásir, innstungurásir, heimilistæki og greinarrásir.
• Atvinnuhúsnæði:dreifitöflur fyrir skrifstofur, ljósakerfi, verslunaraðstöðu og smábúnaðarrásir.
• Iðnaðar stjórnborð:aukarásir, stýribúnað, litla mótora og annað viðeigandi lágspennuálag.
• Byggingarþjónusta:HVAC-tengdar aukarásir, dælur, lýsing og almenn afldreifing þar sem forskriftir eiga við.
• Rafmagnsdreifingarskápar:greinarrásarvörn og eininga dreifikerfi.

Raunveruleg umsókn ætti alltaf að vera sannreynd í samræmi við vöruskjöl framleiðanda og kröfur uppsetningar. Aldrei ætti að gera ráð fyrir að 6kA einkunn henti fyrir hvert rafmagnsumhverfi.

Hvaða vandamál getur réttur MCB hjálpað til við að koma í veg fyrir?

Eitt af stærstu innkaupaáhyggjunum er ekki einfaldlega hvort brotsjór virki, heldur hvort hann virki stöðugt við þær aðstæður sem hann var valinn fyrir.

1. Viðvarandi ofhleðsla

Hringrás sem ber of mikinn straum í of langan tíma getur valdið leiðarahitun og ótímabæra hnignun búnaðar. Hitalosunin er hönnuð til að bregðast við viðvarandi ofhleðsluskilyrðum.

2. Skammhlaupsskemmdir

Hæfileg rofgeta gerir MCB kleift að trufla of mikinn bilunarstraum án þess að fara yfir tilgreinda truflunargetu tækisins.

3. Óþægindi

Óviðeigandi ferðaferill getur valdið óþarfa truflunum þegar búnaður fer í gang. Að passa B, C eða D eiginleika við álagið hjálpar til við að takast á við þetta vandamál.

4. Erfitt viðhald

Eininga MCB getur veitt þægilega handvirka einangrun, hjálpað rafvirkjum að bera kennsl á og vinna á einstökum rafrásum án þess að slökkva endilega á heilu dreifikerfi.

5. Innkaupaóvissa

Í B2B verkefnum geta ófullnægjandi tækniforskriftir leitt til rangra vara, seinkað samþykki eða endurnýjunarkostnaðar. Skýrt vörublað og skilgreindar tæknilegar breytur draga úr þessari áhættu.

Hvernig geta kaupendur valið viðeigandi 6kA MCB?

Hagnýtu valferli má skipta í nokkur skref. Þetta hjálpar verkfræðingum og innkaupateymum að forðast að velja vöru eingöngu úr vörulistaheiti.

1. Ákvarða kerfisspennu.
   Staðfestu nafnspennu riðstraums og hvort forritið sé einfasa eða þrífasa.
2. Reiknaðu eða staðfestu hönnunarstrauminn.
   Málstraumur MCB ætti að vera samræmdur við væntanlega hringrásarálag og leyfilegan straum leiðarans.
3. Ákvarða væntanlega skammhlaupsstraum.
   Athugaðu tiltækan bilunarstraum á uppsetningarstaðnum og staðfestu að valin 6kA brotgeta sé fullnægjandi.
4. Metið álagsálag.
   Greindu hvort hringrásin inniheldur mótora, spennubreyta, rafrýmd búnað, skiptiaflgjafa eða annað álag sem framleiðir verulegan gangstraum.
5. Veldu viðeigandi ferðaferil.
   Veldu B, C eða D byggt á raunverulegu álagi og verndarkröfum frekar en að velja einfaldlega algengasta valkostinn.
6. Veldu stöng stillingu.
   Staðfestu hvort verkefnið krefst 1P, 1P+N, 2P, 3P, 3P+N, eða aðra uppsetningu sem studd er af vöruflokknum.
7. Staðfestu staðla og skjöl.
   Biðjið um viðeigandi gagnablað, prófunarupplýsingar, vottorð, stærðarteikningar og uppsetningarleiðbeiningar.
8. Athugaðu samhæfni spjaldsins.
   Staðfestu stærð DIN-teina, fyrirkomulag tengi, leiðarasvið, fylgihluti og tiltækt uppsetningarpláss.

Algeng valmistök sem ber að forðast

Jafnvel þegar grunnforskriftirnar virðast réttar geta nokkrar mistök skapað vandamál eftir uppsetningu.

Rétt samhæfing milli málstraums, leiðaragetu, aksturseiginleika og bilunarstigs er lykilatriði í áreiðanlegu vali á MCB.

Af hverju að vinna með reyndum MCB framleiðanda?

Fyrir stór innkaup, OEM verkefni, dreifingarsamstarf og framleiðslu á rafmagnstöflum, eru gæði vörunnar aðeins eitt atriði. Kaupendur þurfa einnig stöðugar forskriftir, stöðuga framleiðslu, móttækileg tæknileg samskipti og skjöl sem styðja við samþykki verks.

Shanghai DaDa Electric Co., Ltd.er hægt að líta á sem framleiðsluaðila fyrir viðskiptavini sem eru að leita að litlum aflrofalausnum og tengdum lágspennu rafvarnarvörum. Fyrir B2B kaupendur ætti gagnlegasta mat birgja að einbeita sér að mælanlegum tæknilegum upplýsingum frekar en markaðskröfum eingöngu.

• Hreinsa vöruforskriftir og tæknilegar breytur
• Skilgreind málstraumur og spennusvið
• Lausir valkostir fyrir brotgetu
• Trip-curve upplýsingar fyrir mismunandi hleðsluskilyrði
• Vöruteikningar og uppsetningarupplýsingar
• Gildandi vottun og samræmisskjöl
• Stöðugar framleiðslu- og gæðaeftirlitsaðferðir
• Tæknileg samskipti fyrir verkefnissértækar kröfur
• OEM/ODM stuðningur þar sem við á

Fyrir innflytjendur og rafdreifingaraðila geta þessir þættir verið sérstaklega mikilvægir þegar samþætta þarf vörur í mismunandi dreifikerfi eða selja á mörgum mörkuðum.
