Hvað er afgangsstraumsrofi?

A Afgangsstraumsrofi(RCCB) er mikilvægt rafmagnsöryggistæki hannað til að vernda fólk og eignir fyrir raflosti, eldhættu og lekastraumum. Í nútíma rafkerfum, þar sem álag í íbúðarhúsnæði, verslun og iðnaði er sífellt flóknara, gegna RCCB mikilvægu hlutverki við að tryggja örugga orkudreifingu. Þessi grein veitir yfirgripsmikla leiðbeiningar til að skilja hvernig RCCB virkar, hvers vegna þeir eru nauðsynlegir, hvernig á að velja rétta gerð, algengar uppsetningaraðferðir, viðhaldsráðleggingar og raunveruleg forrit. Það hjálpar einnig lesendum að leysa hagnýt verkjaatriði eins og óþægindi, óviðeigandi stærð og kerfissamhæfisvandamál.

Efnisyfirlit

• 1. Kynning á afgangsstraumsrofa
• 2. Hvernig afgangsstraumsrofi virkar
• 3. Tegundir RCCB og munur þeirra
• 4. Helstu kostir og verndarkerfi
• 5. RCCB vs MCB vs RCBO
• 6. Hvernig á að velja réttan RCCB
• 7. Leiðbeiningar um uppsetningu og bestu starfsvenjur
• 8. Algeng vandamál og bilanaleit
• 9. Viðhald og prófun
• 10. Umsóknir í mismunandi atvinnugreinum
• 11. Öryggisstaðlar og samræmi
• 12. Algengar spurningar
• 13. Niðurstaða

1. Kynning á afgangsstraumsrofa

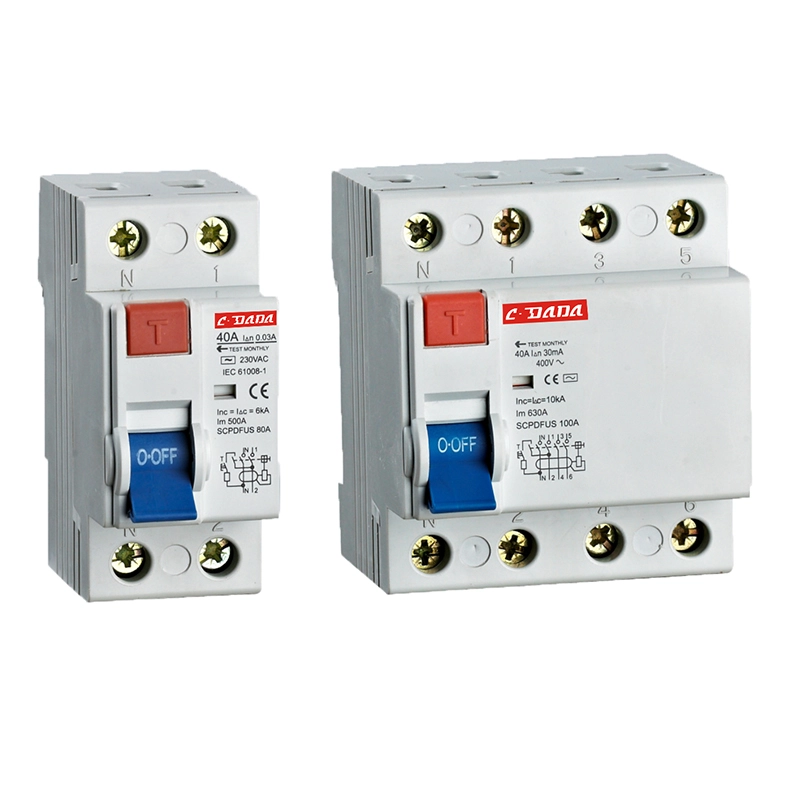

Afgangsstraumsrofi (RCCB) er rafmagnsvarnarbúnaður sem aftengir hringrás í hvert sinn sem hann greinir ójafnvægi milli lifandi og hlutlausra strauma. Þetta ójafnvægi gefur venjulega til kynna lekastraum sem flæðir til jarðar, sem gæti verið hættulegt mönnum eða gæti leitt til rafmagnsbruna.

Ólíkt stöðluðum hlífðarbúnaði, vernda RCCB ekki gegn ofhleðslu eða skammhlaupsskilyrðum. Þess í stað er aðalhlutverk þeirra að tryggja persónulegt öryggi með því að greina jafnvel litla lekastrauma - oft allt niður í 30mA.

2. Hvernig afgangsstraumsrofi virkar

Starfsreglan um afgangsstraumsrofa byggir á gildandi lögum Kirchhoffs, sem segir að straumurinn sem fer inn í hringrásina verður að vera jafn straumurinn sem fer úr henni. Ef það er einhver munur bendir það til leka.

Inni í RCCB fylgist straumspennir stöðugt með spennu og hlutlausum leiðara. Við venjulegar aðstæður hætta segulsviðin hvert annað. Hins vegar, þegar leki á sér stað, kveikir ójafnvægið á útrásarbúnaðinum.

• Eðlilegt ástand: Lifandi straumur = Hlutlaus straumur
• Bilunarástand: Lifandi straumur ≠ Hlutlaus straumur
• Ferðaaðgerð: Hringrás aftengir samstundis (millisekúndur)

Þessi hröðu viðbrögð eru það sem gerir RCCB afar áhrifarík til að koma í veg fyrir raflost.

3. Tegundir RCCB og munur þeirra

Mismunandi forrit þurfa mismunandi gerðir af RCCB. Hér að neðan er sundurliðun á algengustu gerðum:

4. Helstu kostir og verndarkerfi

RCCBs veita mörg lög af vernd sem gera þau ómissandi í nútíma rafkerfum:

• Raflostsvörn:Kemur í veg fyrir banaslys með því að aftengja bilaðar rafrásir samstundis.
• Brunavarnir:Stöðvar lekastrauma sem geta ofhitnað raflögn.
• Vörn búnaðar:Dregur úr skemmdum af völdum jarðtjóna.
• Mikil næmi:Greinir leka allt að 10–30mA.
• Fljótur viðbragðstími:Ferðir innan millisekúndna.

Þessir kostir gera RCCBs nauðsynlegir í rafmagnsinnviðum bæði íbúða og iðnaðar.

5. RCCB vs MCB vs RCBO

Margir notendur rugla saman RCCB við MCB og RCBO. Taflan hér að neðan skýrir muninn:

Í mörgum uppsetningum eru RCCB notaðir ásamt MCB til að ná fullkominni vernd.

6. Hvernig á að velja réttan RCCB

Að velja rétta RCCB er lykilatriði til að tryggja öryggi og skilvirkni kerfisins. Íhugaðu eftirfarandi þætti:

• Málstraumur:Passaðu við kerfisálag (t.d. 25A, 40A, 63A).
• Næmnistig:30mA fyrir persónuvernd, 100mA–300mA fyrir brunavarnir.
• Fjöldi skauta:2-póla fyrir einfasa, 4-póla fyrir þriggja fasa kerfi.
• Tegund val:AC, A eða B eftir hleðslueiginleikum.
• Vörumerki áreiðanleiki:Veldu vottaða framleiðendur með sannreyndar öryggisskrár.

7. Leiðbeiningar um uppsetningu og bestu starfsvenjur

Rétt uppsetning er nauðsynleg fyrir frammistöðu RCCB. Röng raflögn geta leitt til óþæginda eða bilunar.

• Gakktu úr skugga um rétta fasa og hlutlausa tengingu.
• Settu upp RCCB framan við lokarásir.
• Forðastu að blanda hlutlausum vírum á milli hringrása.
• Prófaðu tækið eftir uppsetningu með því að nota prófunarhnappinn.
• Fylgdu staðbundnum rafreglum og stöðlum.

8. Algeng vandamál og bilanaleit

Jafnvel hágæða RCCB geta lent í vandræðum. Hér eru algeng vandamál og lausnir:

• Óþægindi:Oft af völdum leka frá mörgum tækjum eða lélegri einangrun.
• Misbrestur á að endurstilla:Gæti bent til viðvarandi jarðtengingar.
• Engin ferð meðan á prófi stendur:Tækið gæti verið bilað og þarfnast endurnýjunar.
• Ofhitnun:Orsakast af lausum tengingum eða ofhleðsluskilyrðum.

9. Viðhald og prófun

Reglulegt viðhald tryggir langtímaáreiðanleika RCCB:

• Ýttu á prófunarhnappinn mánaðarlega til að staðfesta virkni.
• Skoðaðu raflögn árlega.
• Skiptu um gamaldags tæki á 8–10 ára fresti.
• Fylgstu með merkjum um mislitun eða bruna.

10. Umsóknir í mismunandi atvinnugreinum

Afgangsstraumsrofar eru mikið notaðir í ýmsum geirum:

• Íbúðarhús:Eldhús, baðherbergi og útirásir.
• Viðskiptaaðstaða:Skrifstofur, verslunarmiðstöðvar og hótel.
• Iðnaðarver:Vélavarnir og stjórnborð.
• Heilsugæsla:Mikilvæg lífsbjörgunarkerfi og rannsóknarstofur.
• EV hleðslustöðvar:Mikil næm lekaskynjun.

11. Öryggisstaðlar og samræmi

RCCB verður að uppfylla alþjóðlega öryggisstaðla til að tryggja áreiðanleika og frammistöðu. Þessir staðlar skilgreina breytur eins og ferðatíma, lekanæmi og þolpróf.

Samræmi tryggir að tækið virki stöðugt við bilunaraðstæður og uppfylli alþjóðlegar öryggisvæntingar.

12. Algengar spurningar

Q1: Vernda RCCB gegn skammhlaupi?
Nei, það verndar aðeins gegn jarðleka. MCBs eru nauðsynlegar fyrir skammhlaupsvörn.

Spurning 2: Af hverju ferð RCCB minn oft?
Þetta getur verið vegna gallaðra tækja, einangrunarvandamála eða uppsafnaðs leka.

Q3: Getur RCCB unnið án jarðtengingar?
Það er ekki mælt með því. Rétt jarðtenging tryggir skilvirka notkun.

Q4: Hversu oft ætti að prófa RCCB?
Að minnsta kosti einu sinni í mánuði með því að nota innbyggða prófunarhnappinn.

Q5: Hver er líftími RCCB?
Venjulega 8–10 ár eftir notkunaraðstæðum.

13. Niðurstaða

Afgangsstraumsrofi er eitt mikilvægasta öryggistæki hvers rafkerfis. Það veitir lífsnauðsynlega vernd með því að greina lekastrauma og aftengja rafrásir innan millisekúndna. Hvort sem þau eru notuð í heimilum, verksmiðjum eða atvinnuhúsnæði, draga RCCB verulega úr hættu á raflosti og eldhættu.

Að velja rétta gerð, setja hana rétt upp og viðhalda henni reglulega tryggir langtímaöryggi og stöðugleika kerfisins. Þar sem eftirspurn eftir rafmagni heldur áfram að aukast, eru RCCB áfram grundvallarþáttur nútíma rafdreifikerfa.
