Hvað gerir MCCB með lekavörn mikilvæg fyrir öruggari orkudreifingu?

1. Hvað er MCCB með lekavörn?

Mótað hylkisrofi, almennt kallaður MCCB, er hannaður til að vernda lágspennu rafrásir gegn aðstæðum eins og ofhleðslu og skammhlaupi. Ólíkt grunnhlífðarrofa er hægt að velja MCCB á breitt úrval af núverandi einkunnum og truflunargetu, sem gerir það hentugt fyrir dreifikerfi í atvinnuskyni og iðnaði.

AnMCCB með lekavörnbætir afgangsstraumi eða jarðlekaskynjun við þessar hefðbundnu verndaraðgerðir. Þegar óeðlilegur lekastraumur greinist og nær uppsettu rekstrarstigi getur verndarbúnaðurinn hafið ferð og aftengt viðkomandi hringrás.

Þessi samsetning er sérstaklega gagnleg þegar rafmagnshönnuðir vilja mörg lög af vernd án þess að búa til óþarflega flókið pallborðsfyrirkomulag. Auglýsingavörur eru fáanlegar sem samþættar MCCB-plús-afgangsstraumslausnir eða sem MCCB ásamt samhæfum afgangsstraumeiningum. IEC 60947-2 inniheldur kröfur um aflrofar sem innihalda afgangsstraumsvörn, en framleiðendur geta veitt mismunandi stillingar og stillingarsvið.

2. Hvernig virkar lekavörn?

Í heilbrigðri rafrás ætti straumurinn sem flæðir í gegnum útleiðara að samsvara straumnum sem fer aftur í gegnum hringrásina á viðeigandi hátt. Lekaástand á sér stað þegar hluti straumsins fer í óviljandi farveg, svo sem í gegnum rýrnun einangrunar, tengdan búnað eða einstakling sem kemst í samband við hluta sem er spenntur.

Lekavörn fylgist með afgangsstraumnum sem tengist þessu ójafnvægi. Ef mældur afgangsstraumur fer yfir stilltan rekstrarþröskuld tækisins sendir verndarkerfið útfallsmerki til MCCB vélbúnaðarins.

Það fer eftir vöruhönnun, lekavörn getur veitt stillanlegan afgangsrekstrarstraum, tímaseinkun, prófunarvirkni, viðvörunarmerki eða aðrar eftirlitsaðgerðir. MCCB lekavarnarvörur í atvinnuskyni sýna fram á að stillingar fyrir næmni og seinkun geta verið verulega breytilegar eftir fyrirhugaðri notkun.

Af hverju er þetta frábrugðið ofhleðsluvörn?

Ofhleðsluvörn og lekavörn bregðast við mismunandi vandamálum. Ofhlaðin hringrás getur dregið of mikinn straum vegna þess að of mikið álag er tengt eða vegna þess að búnaður starfar umfram það sem ætlað er. Lekabilun snýst hins vegar um straum sem sleppur úr fyrirhugaðri leiðnileið.

Þess vegna veitir það ekki sjálfkrafa viðeigandi lekavörn að auka yfirálagsvörnina. Þessar tvær aðgerðir ættu að skoða sérstaklega þegar rafdreifikerfi er hannað.

3. Hvaða rafmagnsvandamál getur það tekið á?

Rafbúnaður sem notaður er í verksmiðjum, atvinnuhúsnæði og innviðaframkvæmdum getur starfað í langan tíma við krefjandi aðstæður. Raki, ryk, öldrun einangrunar, vélrænni skemmdir, uppsetningarvillur og rýrnun búnaðar geta allt stuðlað að óeðlilegum straumleiðum.

Raunverulegt verndarstig fer eftir öllu rafkerfi, uppsetningu tækisins og uppsetningarskilyrðum. Því ætti að meðhöndla MCCB með lekavörn sem einn hluta af rétt hönnuðu verndarkerfi frekar en sem alhliða lausn fyrir hverja rafmagnshættu.

4. Af hverju að sameina MCCB og lekavörn?

Fyrir mörg rafmagnsverkefni er helsta aðdráttaraflið hæfileikinn til að takast á við nokkrar verndarkröfur innan samræmdrar tækjafyrirkomulags. Þetta getur verið dýrmætt þar sem spjaldapláss, uppsetningartími og kerfissamhæfing eru mikilvæg.

1. Margar verndaraðgerðir

Rétt stillt tæki getur veitt yfirálags-, skammhlaups- og afgangsstraumsvörn innan sama verndararkitektúrs. Þetta auðveldar verkfræðingum að koma á skilgreindri verndarstefnu fyrir fóðrari eða dreifirás.

2. Skilvirkari Panel Design

Innbyggðir eða nákomnir verndaríhlutir geta dregið úr þörfinni fyrir aðskilin tæki, raflögn og uppsetningarfyrirkomulag. Framleiðendur afgangsstraumsvarinna MCCBs leggja sérstaklega áherslu á þétta uppsetningu og minni kröfur um íhluti sem hagnýta kosti.

3. Stillanleg vernd

Sumar vörur veita stillanleg afgangsstraumsþröskuld og tímatafir. Þetta gerir kleift að laga verndarfyrirkomulagið að mismunandi hringrásum í stað þess að treysta á eina fasta stillingu fyrir hvert forrit.

4. Auðveldara kerfisskipulag

Þegar ofhleðsla, skammhlaup og lekakröfur eru teknar saman, geta verkfræðingar metið heildarverndarstefnuna í stað þess að velja einstaka íhluti sjálfstætt.

5. Hvar er MCCB með lekavörn notað?

Viðeigandi umsókn fer eftir rafmagnshönnun, staðbundnum kröfum og vöruforskriftum. Dæmigert notkunarsvið eru:

• Dreifiráð atvinnuhúsnæðis
• Afldreifikerfi iðnaðar
• Verksmiðjuframleiðslutæki
• Mótor- og vélamatarar
• Verkstæði og framleiðsluaðstaða
• Innviði og veitumannvirki
• Rafbúnaður sem þarfnast jarðlekavöktunar
• Dreifikerfi þar sem pláss er takmarkað
• Verkefni sem krefjast samræmdrar yfirálags-, skammhlaups- og afgangsstraumsvörn

MCCBs eru mikið notaðir í iðnaðar- og viðskiptadreifingu vegna þess að núverandi einkunnir þeirra og truflanir geta náð yfir notkun umfram dæmigerða svið lítilla greinarrofsrofa.

6. Hvað ættu kaupendur að athuga áður en þeir velja?

Að velja MCCB með lekavörn sem byggist eingöngu á nafnstyrk getur skapað vandamál við uppsetningu. Kaupendur ættu að veita framleiðanda eða rafmagnsverkfræðingi fullnægjandi kerfisupplýsingar áður en tegund er staðfest.

1. Málstraumur:Ákvarðu væntanlegt stöðugt álag og veldu viðeigandi straumeinkunn byggt á heildar hringrásarhönnuninni.
2. Rekstrarspenna:Staðfestu kerfisspennu og hvort varan henti fyrir fyrirhugaða AC notkun.
3. Fjöldi skauta:Athugaðu hvort kerfið krefst 3P, 4P eða annarrar stillingar.
4. Skammhlaupsgeta:Staðfestu tiltækan væntanlegan bilunarstraum og tryggðu að rofinn hafi viðeigandi truflanir.
5. Lekaviðkvæmni:Ákvarða afgangsstrauminn sem þarf fyrir fyrirhugaða verndarstefnu.
6. Töf:Íhugaðu hvort þörf er á tafarlausri aðgerð eða tímaseinkenndu svari til að samhæfa við uppstreymis- eða niðurstreymistæki.
7. Uppsetningarskilyrði:Skoðaðu umhverfishita, girðingu, raka, hæð og aðra viðeigandi umhverfisþætti.
8. Staðlar og vottanir:Staðfestu staðla og samþykki sem krafist er á markmarkaðnum.

7. Lykilfæribreytur útskýrðar

Eftirfarandi breytur eru sérstaklega mikilvægar þegar verið er að bera saman mismunandi MCCB lekavarnarvörur.

Til dæmis geta núverandi vörur í verslun með afgangsstraumsvörn boðið upp á mismunandi samsetningar af nafnstraumi, pólstillingu, rekstrarspennu og brotgetu. Þessar forskriftir ættu alltaf að vera athugaðar saman við raunverulegt vörugagnablað frekar en gert ráð fyrir út frá vöruflokknum einum saman.

8. MCCB með lekavörn vs aðskilin verndartæki

Bæði samþætt og aðskilið verndarfyrirkomulag getur verið tæknilega viðeigandi. Betri uppsetning fer eftir rafmagnsarkitektúr verkefnisins, rýmisþörf, samræmingarstefnu og innkaupastillingum.

Mikilvægur punktur er að samþætting þýðir ekki sjálfkrafa hæfi. Valin samsetning verður samt að uppfylla rafmagnskröfur uppsetningar.

9. Hugleiðingar um uppsetningu og viðhald

Rétt uppsetning er alveg jafn mikilvæg og að velja réttan brotsjó. Jafnvel vel hönnuð MCCB með lekavörn veitir ekki tilætluðum árangri ef raflögn, jarðtenging, stillingar eða uppsetningarumhverfi eru rangar.

Athugaðu raflögn vandlega

Fylgdu raflögn framleiðanda og uppsetningarleiðbeiningum. Fasa og hlutlaus leiðarar, þar sem við á, verða að vera rétt raðað til að afgangsstraumskynjunarkerfið virki eins og til er ætlast.

Staðfestu lekastillinguna

Ekki gera ráð fyrir að lægsta tiltæka lekastraumsstillingin sé sjálfkrafa viðeigandi. Stillingin ætti að samsvara fyrirhugaðri verndaraðgerð og rafeiginleikum hringrásarinnar.

Íhugaðu valvirkni

Stór dreifikerfi geta innihaldið mörg hlífðartæki. Endurskoða skal rekstrareiginleika þeirra saman þannig að viðeigandi niðurstreymisbilun aftengi ekki að óþörfu miklu stærri hluta búnaðarins.

Framkvæma virkniprófun

Ef varan býður upp á prófunaraðgerð ætti prófun að fylgja leiðbeiningum framleiðanda og kröfum sem gilda um uppsetninguna. Sum afgangstæki bjóða upp á prófunaraðgerðir og viðbótarvöktunareiginleika.

10. Shanghai DaDa Electric Co., Ltd. og lekavarnarlausnir

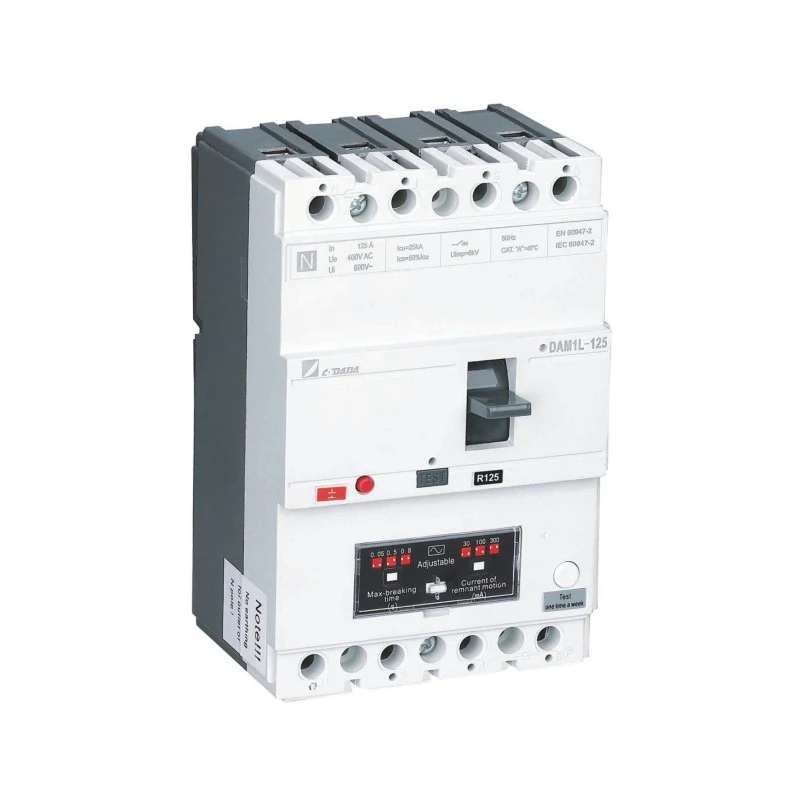

Shanghai DaDa Electric Co., Ltd. veitir MCCB lausnir sem eru hannaðar fyrir notkun þar sem hefðbundin hringrásarvörn og lekavörn þurfa að vinna saman. DAM1L röð hennar er dæmi um MCCB með samþættri afgangsstraumsvörn, hönnuð fyrir notkun þar á meðal að byggja rafkerfi, iðnaðarsvæði og önnur lágspennu dreifingarumhverfi.

Vöruupplýsingarnar gefa til kynna stillingar eins og fjögurra póla byggingu, breitt málstraumsvið og stillanlega jarðlekavörn. Það fer eftir gerðinni, hægt er að stilla rekstrarstraum leka yfir ákveðið svið, sem gerir kleift að aðlaga verndarstefnuna að mismunandi forritum.

Fyrir erlenda kaupendur, dreifingaraðila, spjaldsmiða og rafverktaka er gagnlegasta aðferðin að veita birgjum verkefniskröfur áður en óskað er eftir tilboði. Þetta hjálpar til við að ákvarða hvort nauðsynleg straumeinkunn, fyrirkomulag skauta, lekastilling, brotgeta og vottun séu tiltæk í fyrirhugaðri uppsetningu.

Upplýsingar til að hafa með í fyrirspurn

• Nauðsynlegur málstraumur
• Kerfisspenna og tíðni
• Fjöldi skauta
• Nauðsynlegt lekastraumsnæmi
• Nauðsynleg töf aðgerð
• Væntanlegur skammhlaupsstraumur eða nauðsynleg brotgeta
• Uppsetningarumhverfi
• Markaðs- og vottunarkröfur
• Áskilið magn
• OEM eða sérsniðnar kröfur, ef við á

Með því að veita þessar upplýsingar í upphafi getur það gert tæknileg samskipti skilvirkari og dregið úr hættu á að velja rofa sem passar ekki við endanlega uppsetningu.

11. Algengar spurningar

12. Niðurstaða

MCCB með lekavörn tekur á tveimur mikilvægum sviðum rafverndar: hefðbundna yfirstraumsvörn og greiningu á afgangsstraumi. Með því að koma þessum aðgerðum í samræmda lausn getur það hjálpað til við að einfalda hönnun afldreifingar þar sem rafmagnsöryggi, spjaldpláss og samhæfing kerfis eru mikilvæg.

Mikilvægasta skrefið er að líta út fyrir vöruheitið. Málstraumur, rekstrarspenna, brotgeta, uppsetning póla, lekanæmi, töf, uppsetningarskilyrði og viðeigandi staðlar hafa allir áhrif á hvort tiltekið MCCB sé viðeigandi fyrir verkefni.

Fyrir kaupendur sem meta lekavarið MCCB fyrir atvinnuhúsnæði, iðnaðaraðstöðu, dreifiborð eða OEM forrit er áreiðanlegasta leiðin til að bera kennsl á viðeigandi uppsetningu að vinna beint út frá raunverulegum rafmagnskröfum.
